Трансмиссия (2/4) — HITACHI EX100WD-2

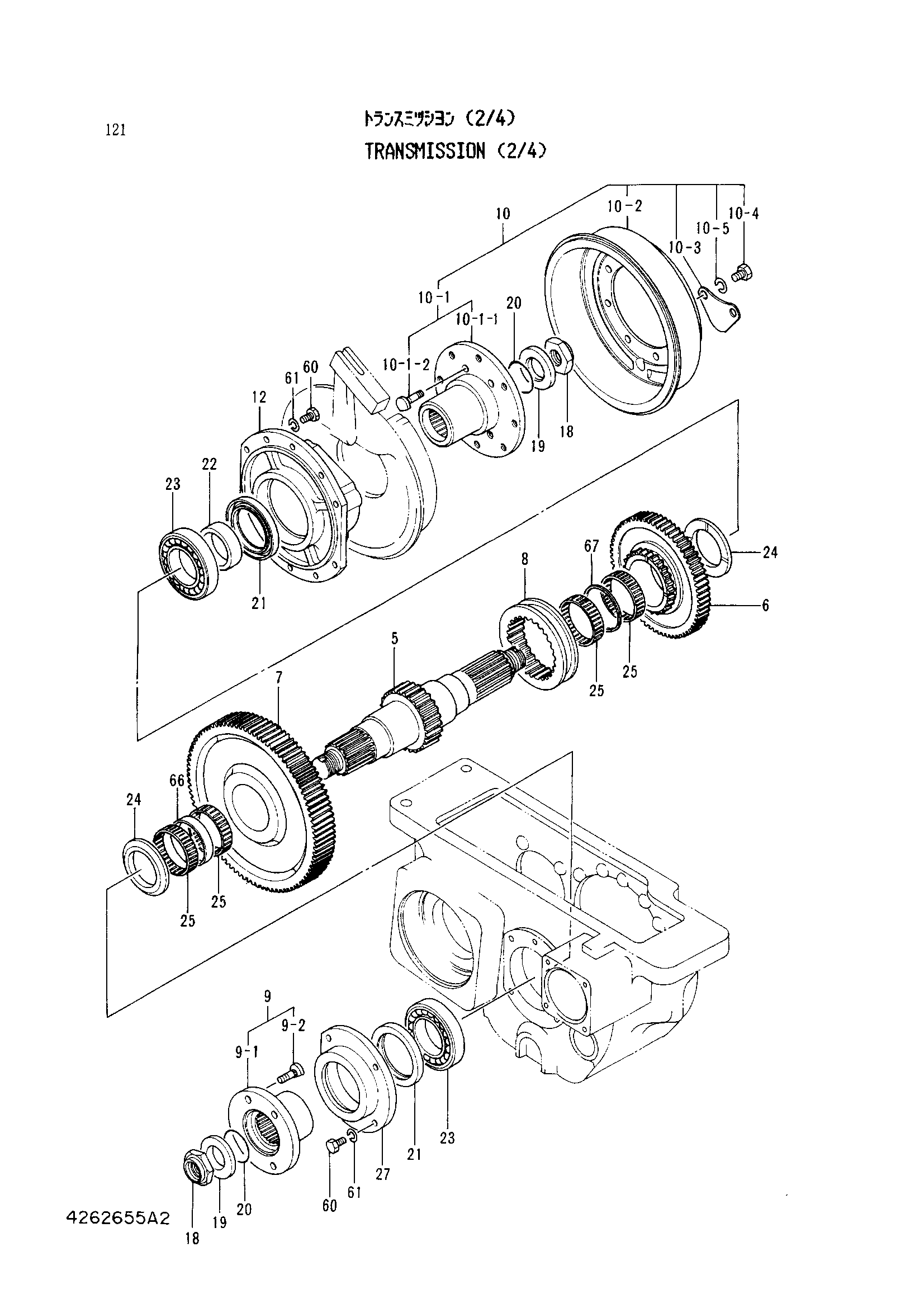

Заводская схема «Трансмиссия (2/4)» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4262655 | Трансмиссия | 1 | |
| 5 | 4298502 | Вал | 1 |
| 6 | 4298501 | Шестерня | 1 |
| 7 | 4298500 | Шестерня | 1 |
| 8 | 4298499 | Втулка | 1 |
| 9 | 4298498 | Фланец в сборе | 1 |
| 10 | 4298497 | Крышка тормоз в сборе | 1 |
| 12 | 4298496 | Корпус | 1 |
| 18 | 4298495 | Стопорная гайка | 2 |
| 19 | 4298494 | Проставка | 2 |
| 20 | 4298631 | Уплотнительное кольцо | 2 |
| 21 | 4298493 | Масляное уплотнение | 2 |
| 22 | 4298492 | Проставка | 1 |
| 23 | 4298491 | Шариковый подшипник | 2 |
| 24 | 4298490 | Упорная шайба | 2 |
| 25 | 4298489 | Игольчатый подшипник | 4 |
| 27 | 4298457 | Крышка | 1 |
| 60 | 4298512 | Болт | 14 |
| 61 | 4298507 | Пружинная шайба | 14 |
| 66 | 4298487 | Втулка | 1 |
| 67 | 4298486 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
