Воздушный фильтр — HITACHI EX100WD-2

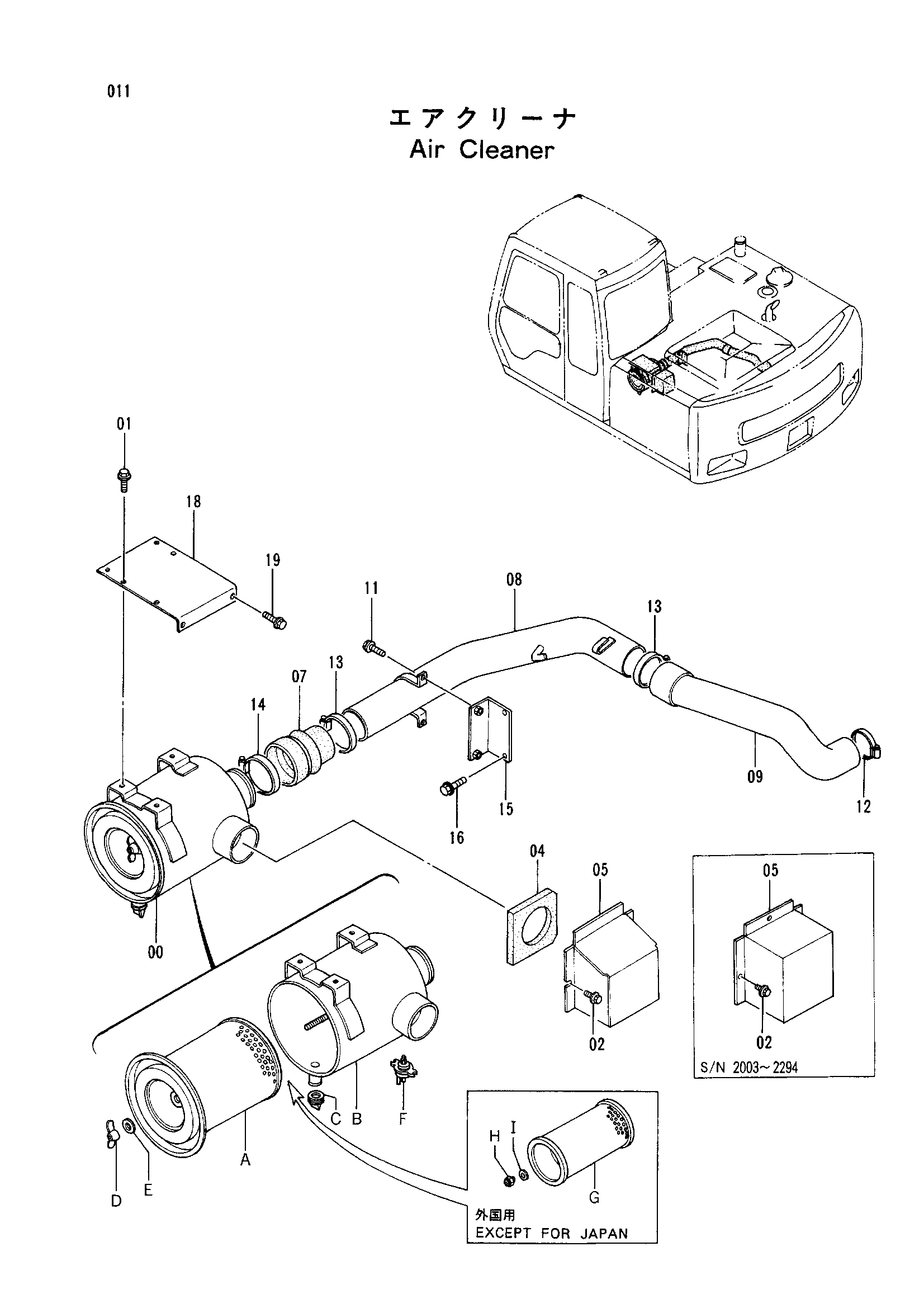

Заводская схема «Воздушный фильтр» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4255653 | Фильтр воздушный в сборе(для джапан) | 1 |
| 00 | 4285645 | Фильтр воздушный в сборе(екскепт для джапан) | 1 |
| 00A | 4285619 | Элемент | 1 |
| 00B | 4285620 | Корпус | 1 |
| 00C | 4206552 | Клапан | 1 |
| 00D | 4285621 | Гайка винг | 1 |
| 00E | 4285622 | Манжета | 1 |
| 00F | 4148963 | Индикатор | 1 |
| 00G | 4209588 | Элемент(екскепт для джапан) | 1 |
| 00G | 4247974 | Элемент(екскепт для джапан) | 1 |
| 00H | 4178406 | Гайка(екскепт для джапан) | 1 |
| 00I | 4178404 | Манжета(екскепт для джапан) | 1 |
| 01 | J021020 | Болт с шайбой | 3 |
| 02 | J020820 | Болт с шайбой | 2 |
| 02 | J020820 | Болт с шайбой | 3 |
| 04 | 4277491 | Резиновая прокладка | 1 |
| 04 | 4307117 | Резиновая прокладка | 1 |
| 05 | 3058206 замена: 7027154 | Крышка | 1 |
| 05 | 7027154 | Крышка | 1 |
| 07 | 4215192 | Воздушный шланг | 1 |
| 08 | 8049268 | Трубка впускной | 1 |
| 09 | 3050674 | Воздушный шланг | 1 |
| 11 | J011025 | Болт с шайбой | 2 |
| 12 | 4504491 | Хомут шланга | 1 |
| 13 | 4507512 | Хомут шланга | 2 |
| 14 | 4507397 | Хомут шланга | 1 |
| 15 | 9735748 | Кронштейн | 1 |
| 16 | J011025 | Болт с шайбой | 2 |
| 18 | 9737185 | Кронштейн | 1 |
| 19 | J021025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
