Электромагнитный клапан — HITACHI EX100WD-2

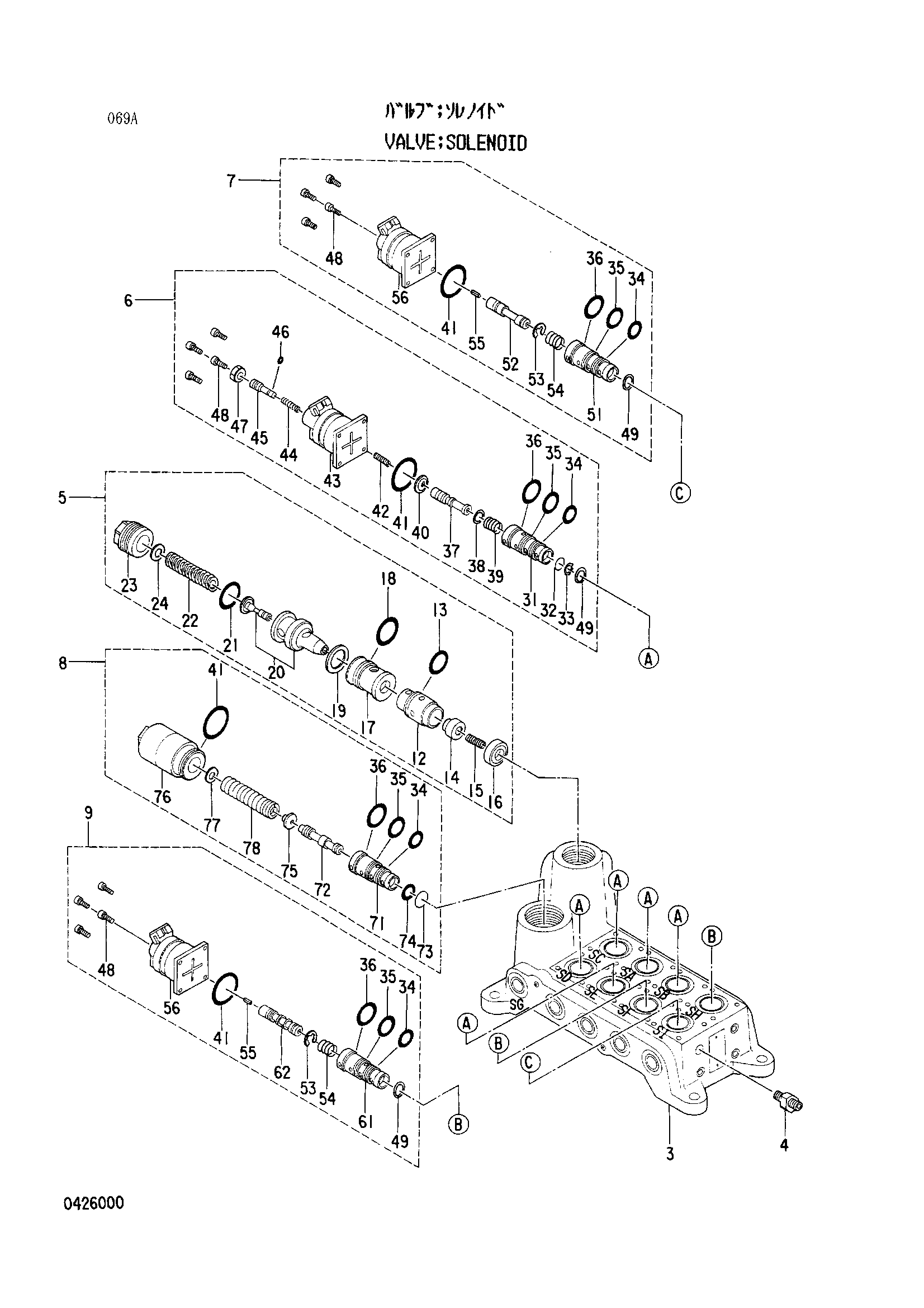

Заводская схема «Электромагнитный клапан» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4282996 | Электромагнитный клапан | 1 | |
| 4 | 4154651 | Адаптер | 1 |
| 5 | 4289288 | Предохранительный клапан в сборе | 1 |
| 5-12 | 0408401 | Сиденье | 1 |
| 5-13 | 0408402 | Уплотнительное кольцо | 1 |
| 5-14 | 0408403 | Обратный клапан | 1 |
| 5-15 | 0408404 | Пружина | 1 |
| 5-16 | 0408405 | Колпачок | 1 |
| 5-17 | 0408406 | Втулка | 1 |
| 5-18 | 0408407 | Уплотнительное кольцо | 1 |
| 5-19 | 0308704 | Прокладка | 1 |
| 5-20 | 0308703 | Клапан в сборе | 1 |
| 5-21 | 0308705 | Уплотнительное кольцо | 1 |
| 5-22 | 0408408 | Пружина | 1 |
| 5-23 | 0308709 | Пробка | 1 |
| 6 | 4288336 | Электромагнитный клапан в сборе | 5 |
| 6-34 | 0408409 | Уплотнительное кольцо | 1 |
| 6-35 | 0408410 | Уплотнительное кольцо | 1 |
| 6-36 | 0408411 | Уплотнительное кольцо | 1 |
| 6-41 | 0408412 | Уплотнительное кольцо | 1 |
| 6-48 | 0408413 | Болт с внутренним шестигранником | 4 |
| 7 | 4288337 | Электромагнитный клапан в сборе | 1 |
| 7-34 | 0408409 | Уплотнительное кольцо | 1 |
| 7-35 | 0408410 | Уплотнительное кольцо | 1 |
| 7-36 | 0408411 | Уплотнительное кольцо | 1 |
| 7-41 | 0408412 | Уплотнительное кольцо | 1 |
| 7-48 | 0408413 | Болт с внутренним шестигранником | 4 |
| 8 | 4289289 | Клапан в сборе | 1 |
| 8-34 | 0408409 | Уплотнительное кольцо | 1 |
| 8-35 | 0408410 | Уплотнительное кольцо | 1 |
| 8-36 | 0408411 | Уплотнительное кольцо | 1 |
| 8-41 | 0408412 | Уплотнительное кольцо | 1 |
| 8-74 | 4506412 | Уплотнительное кольцо | 1 |
| 9 | 4296253 | Электромагнитный клапан в сборе | 2 |
| 9-34 | 0408409 | Уплотнительное кольцо | 1 |
| 9-35 | 0408410 | Уплотнительное кольцо | 1 |
| 9-36 | 0408411 | Уплотнительное кольцо | 1 |
| 9-41 | 0408412 | Уплотнительное кольцо | 1 |
| 9-48 | 0408413 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
