Пилотный трубопроводы (6) — HITACHI EX100WD-2

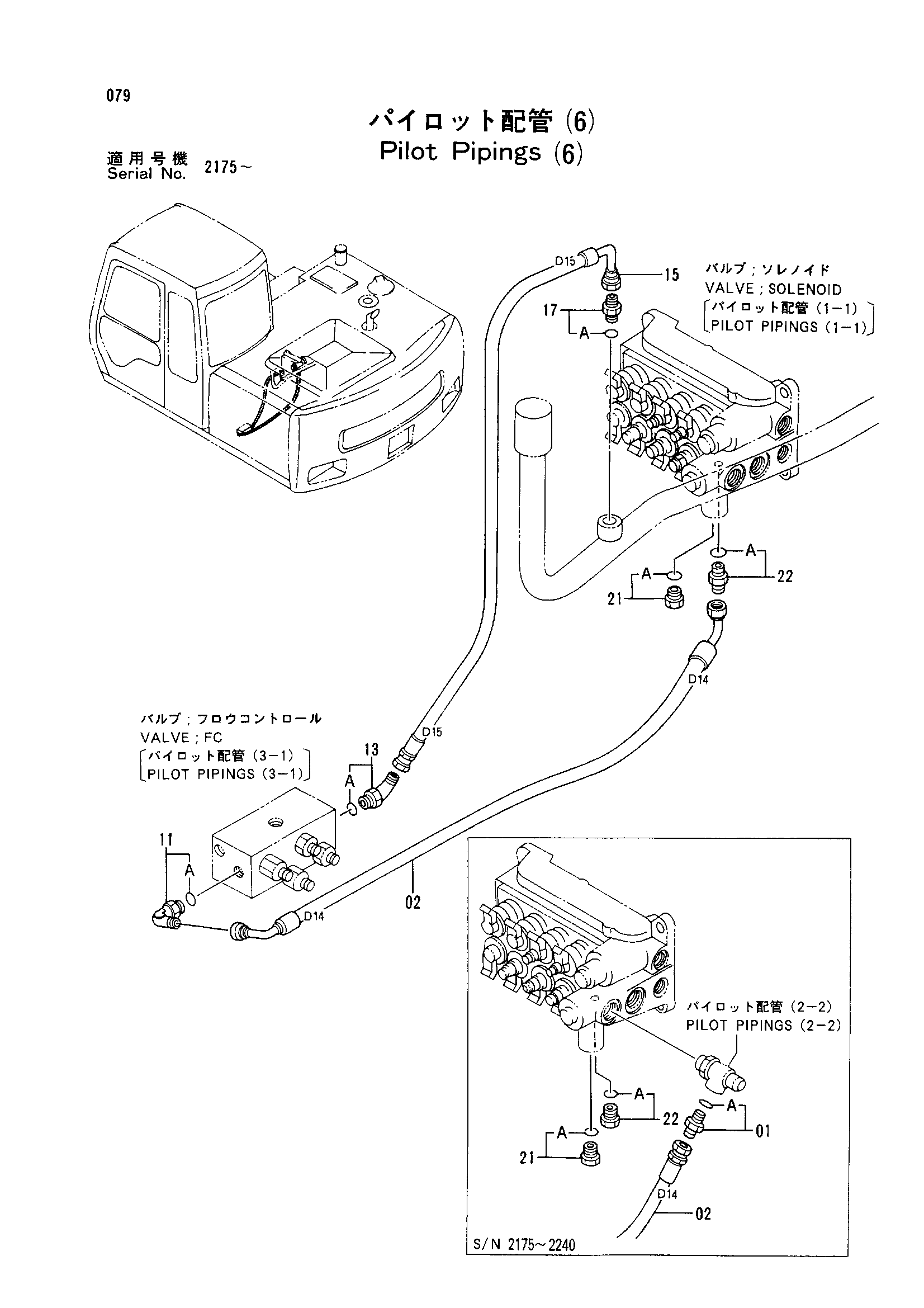

Заводская схема «Пилотный трубопроводы (6)» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4261938 | Фильтр | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4284979 | Нейлоновый шланг (D14) | 1 |
| 02 | 4311076 | Нейлоновый шланг (D14) | 1 |
| 11 | 4154671 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4190244 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4284980 | Нейлоновый шланг (D15) | 1 |
| 17 | 4200466 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4092534 | Пробка | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4092534 | Пробка | 1 |
| 22 | 4261938 | Фильтр | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
