Электрооборудование (2) — HITACHI EX100WD-2

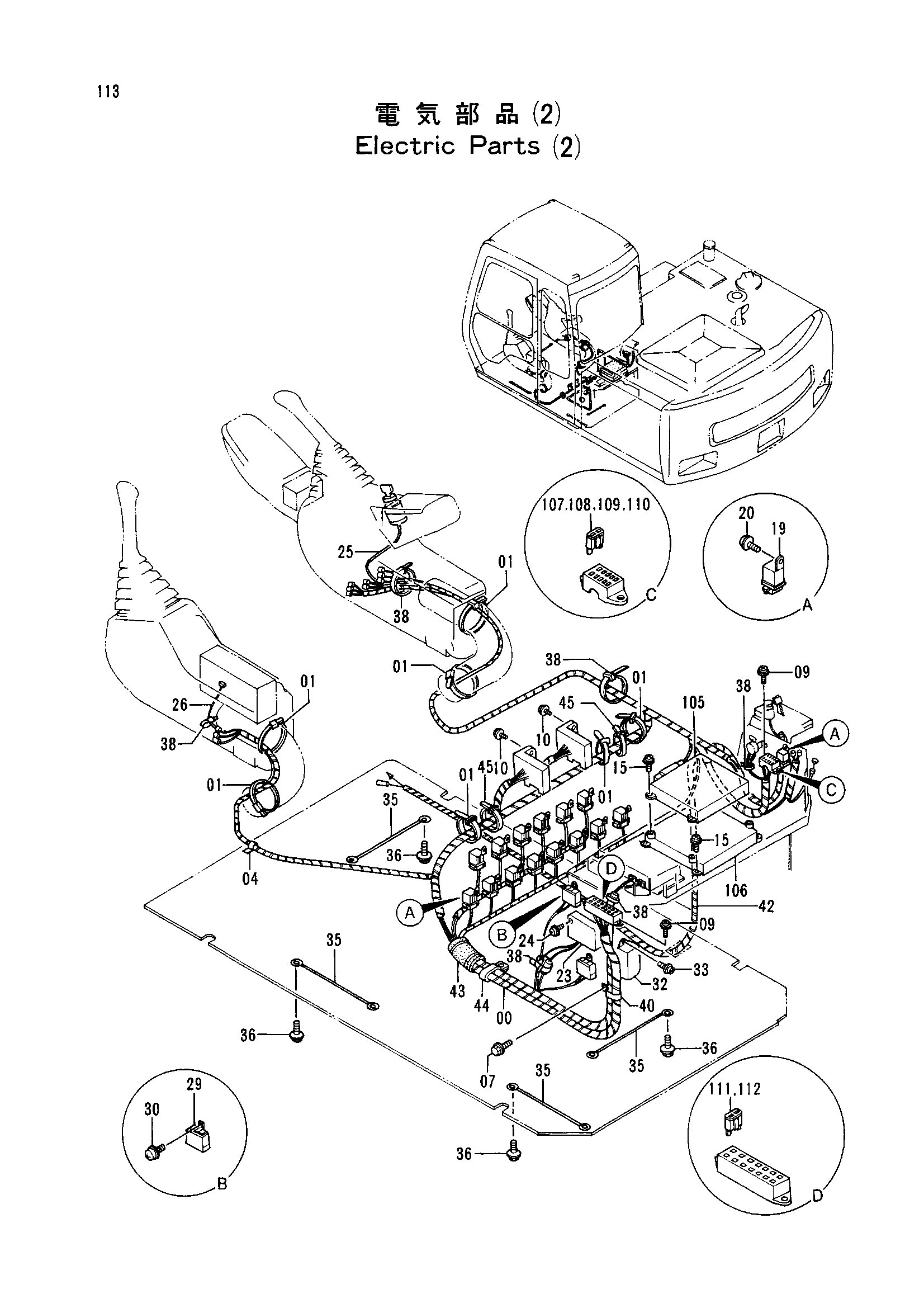

Заводская схема «Электрооборудование (2)» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0001182 | Жгут проводов | 1 |
| 01 | 4121859 | Ленточный зажим | 7 |
| 04 | 4190275 | Зажим | 1 |
| 07 | J011020 | Болт с шайбой | 1 |
| 09 | J450620 | Винт с шайбой | 4 |
| 10 | J460620 | Винт с шайбой | 4 |
| 15 | J460616 | Винт с шайбой | 8 |
| 19 | 4251588 | Реле | 15 |
| 20 | J460616 | Винт с шайбой | 15 |
| 23 | 4191999 | Реле | 1 |
| 24 | J460616 | Винт с шайбой | 2 |
| 25 | 4277927 | Жгут проводов провод(стартер выключатель дополнительный) | 1 |
| 26 | 4277941 | Жгут проводов провод (радио дополнительный) | 1 |
| 29 | 4215003 | Фласхер | 2 |
| 30 | J460616 | Винт с шайбой | 2 |
| 32 | 4262330 | Блок | 1 |
| 33 | J460614 | Винт с шайбой | 2 |
| 35 | 4281293 | Жгут проводов провод (радио масса) | 4 |
| 36 | J011016 | Болт с шайбой | 4 |
| 38 | 4055312 | Ленточный зажим | 7 |
| 40 | 4190282 | Зажим | 1 |
| 42 | 4299644 | Жгут проводов | 1 |
| 43 | 4300245 | Резиновая прокладка | 1 |
| 44 | 4190266 | Зажим | 1 |
| 45 | 4303967 | Ленточный зажим | 2 |
| 105 | 9109757 | Блок EC | 1 |
| 106 | 9109758 | Блок PVC | 1 |
| 106 | 9117426 | Блок PVC | 1 |
| 106 | 9122072 | Блок PVC (смещаемый стрела) | 1 |
| 107 | 4249690 | Предохранитель (1A) | 6 |
| 108 | 4195593 | Предохранитель (5A) | 8 |
| 109 | 4195594 | Предохранитель (10A) | 3 |
| 110 | 4195596 | Предохранитель (20A) | 2 |
| 111 | 4195594 | Предохранитель (10A) | 9 |
| 112 | 4195595 | Предохранитель (15A) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
