Планетарй и HUB — HITACHI EX100WD-2

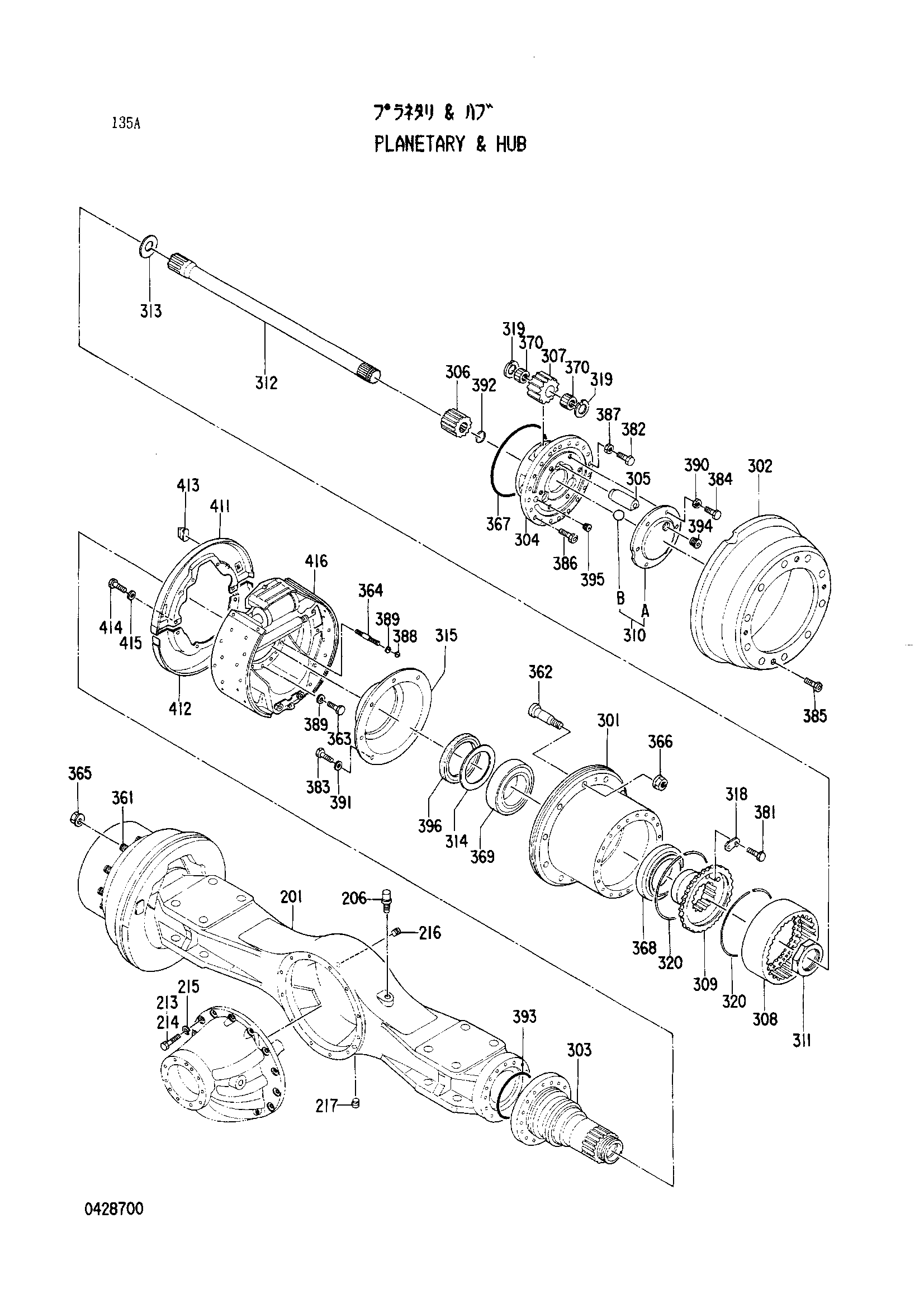

Заводская схема «Планетарй и HUB» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4297431	Планетарй и HUB	1
201	0428701	Корпус	1
206	0428508	Сапун	1
213	0328830	Болт	10
214	0428433	Болт	2
215	0328832	Пружинная шайба	12
216	0153426	Пробка	1
217	0153547	Пробка	1
301	0428511	HUB	2
302	0428512	Тормоз барабан	2
303	0428702	Шпиндель	2
304	0428520	Спидер	2
305	0428521	Палец	6
306	0428522	Солнечная шестерня	2
307	0428523	Шестерня	6
308	0428524	Шестерня интернал	2
309	0428525	HUB шестерня	2
310	0428526	Крышка	2
311	0428529	Стопорная гайка	2
312	0428703	Вал	2
313	0428530	Упорная шайба	2
314	0428531	Проставка	2
315	0428533	Крышка	2
318	0328911	Стопорная пластина	2
319	0328912	Упорная шайба	12
320	0328914	Провод	4
361	0328918	Хуб-болт (правый)	10
362	0328919	Хуб-болт (левый)	10
363	0428537	Болт	30
364	0428538	Болт	2
365	4216723	Хуб-нут (правый)	10
366	4216724	Хуб-нут (левый)	10
367	0328920	Уплотнительное кольцо	2
368	0153539	Роликовый подшипник	2
369	0428541	Роликовый подшипник	2
370	0428543	Игольчатый подшипник	12
381	0328925	Болт	4
382	0428544	Болт	4
383	0328926	Болт	16
384	0328971	Болт	18
385	0328934	Болт с внутренним шестигранником	4
386	0328928	Болт с внутренним шестигранником	40
387	0428545	Гайка	4
388	0428546	Гайка	2
389	0328929	Шайба	32
390	0328974	Пружинная шайба	18
391	0328832	Пружинная шайба	16
392	0428547	Стопорное кольцо	2
393	0428704	Уплотнительное кольцо	2
394	0153426	Пробка	2
395	0328930	Пробка	2
396	0428536	Масляное уплотнение	2
411	0329017	Крышка	2
412	0329018	Крышка	2
413	0329019	Уплотнительная втулка	4
414	0329014	Болт	12
415	0329020	Шайба	12
416	4297432	Тормоз	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
