Аутригер трубопроводы (верхняя платформа): 2 — HITACHI EX100WD-2

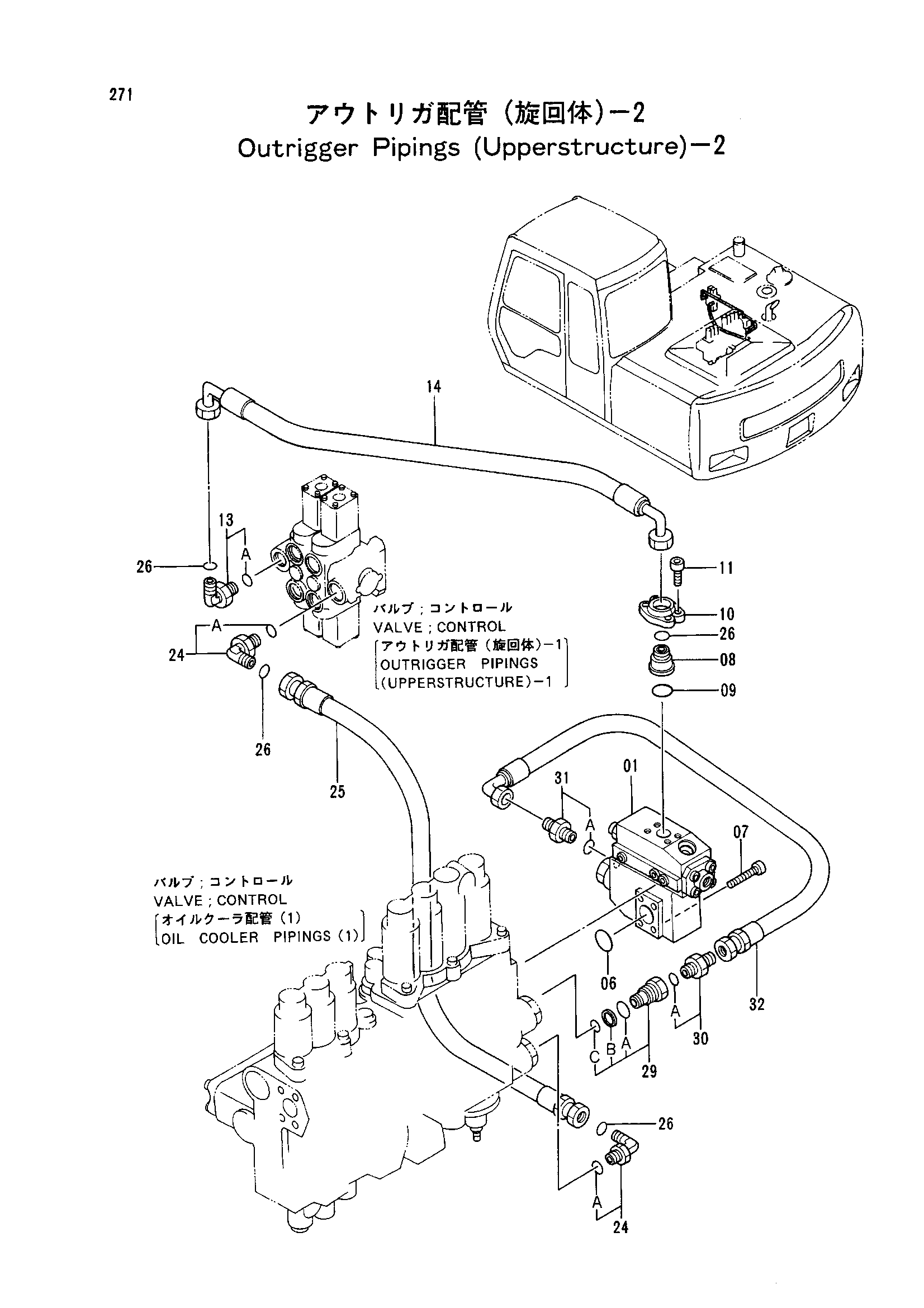

Заводская схема «Аутригер трубопроводы (верхняя платформа): 2» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9107465 | Клапан | 1 |
| 06 | A811030 | Уплотнительное кольцо | 1 |
| 07 | M341080 | Болт с внутренним шестигранником | 4 |
| 08 | 4292684 | Адаптер | 1 |
| 09 | 971489 | Уплотнительное кольцо | 1 |
| 10 | 986910 | Разъёмный фланец | 2 |
| 11 | M341030 | Болт с внутренним шестигранником | 4 |
| 13 | 4200580 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4293076 | Шланг | 1 |
| 24 | 4217341 | Угловой штуцер | 2 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4293077 | Шланг | 1 |
| 26 | 4138938 | Уплотнительное кольцо | 4 |
| 29 | 4292619 | Адаптер | 1 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 29B | 4297661 | Опорное кольцо | 1 |
| 29C | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4200465 | Адаптер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4200468 | Адаптер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4293074 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
