Каталог запчастей HITACHI
Двигатель — HITACHI EX100WD-2

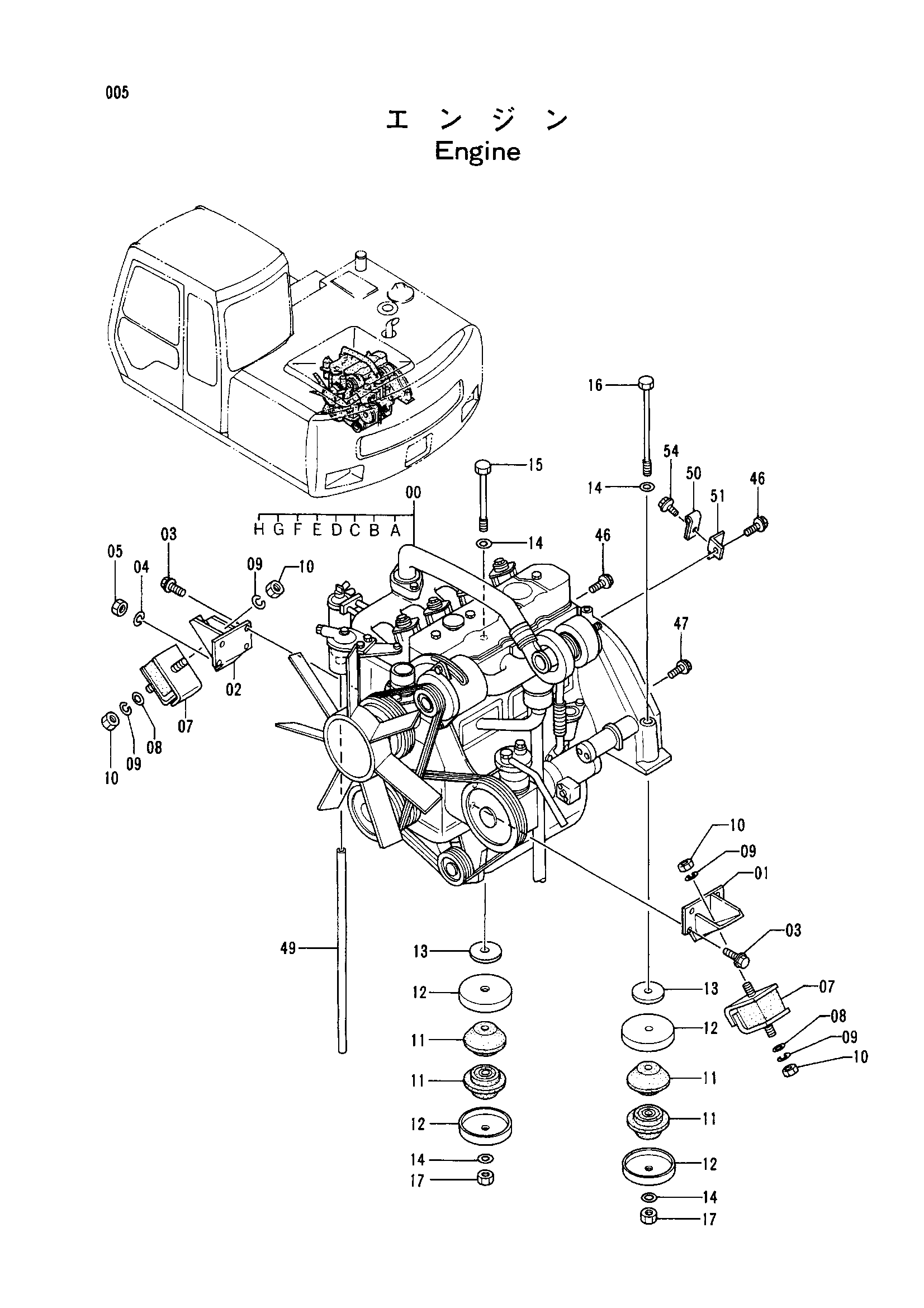

Заводская схема «Двигатель» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4240137 | Двигатель | 1 |
| 00A | 4295334 | Ремень вентилятор | 1 |
| 00B | 4295335 | Ремень компрес. | 1 |
| 00C | 4183853 | Фильтр масляный (основной) | 1 |
| 00D | 4285642 | Фильтр масляный (бйпасс) | 1 |
| 00E | 4285643 | Топливный фильтр | 1 |
| 00F | 4164695 | Выключатель уровень(масляный уровень датчик) | 1 |
| 00G | 4201132 | Датчик давления | 1 |
| 00H | 4223444 | Выключатель тхермометер | 1 |
| 01 | 8021976 | Кронштейн | 1 |
| 02 | 8021977 | Кронштейн | 1 |
| 03 | M171022 | Болт с шайбой | 7 |
| 04 | A590910 | Пружинная шайба | 1 |
| 05 | J952010 | Гайка | 1 |
| 07 | 4255652 | Резиновая прокладка | 2 |
| 08 | 4086894 | Шайба | 2 |
| 09 | A590914 | Пружинная шайба | 4 |
| 10 | J950014 | Гайка | 4 |
| 11 | 4177883 | Резиновая прокладка | 4 |
| 12 | 4169423 | Ограничитель | 4 |
| 13 | 4185675 | Ограничитель | 2 |
| 14 | J222016 | Шайба | 4 |
| 15 | J931613 | Болт | 1 |
| 16 | 4176282 | Болт | 1 |
| 17 | J951016 | Гайка | 2 |
| 46 | J011035 | Болт с шайбой | 4 |
| 47 | J011030 | Болт с шайбой | 4 |
| 49 | 4171509 | Виниловый шланг | 1 |
| 50 | 4190271 | Зажим | 1 |
| 51 | 9737871 | Кронштейн | 1 |
| 54 | J011020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
