Поворот трубопроводы — HITACHI EX100WD-2

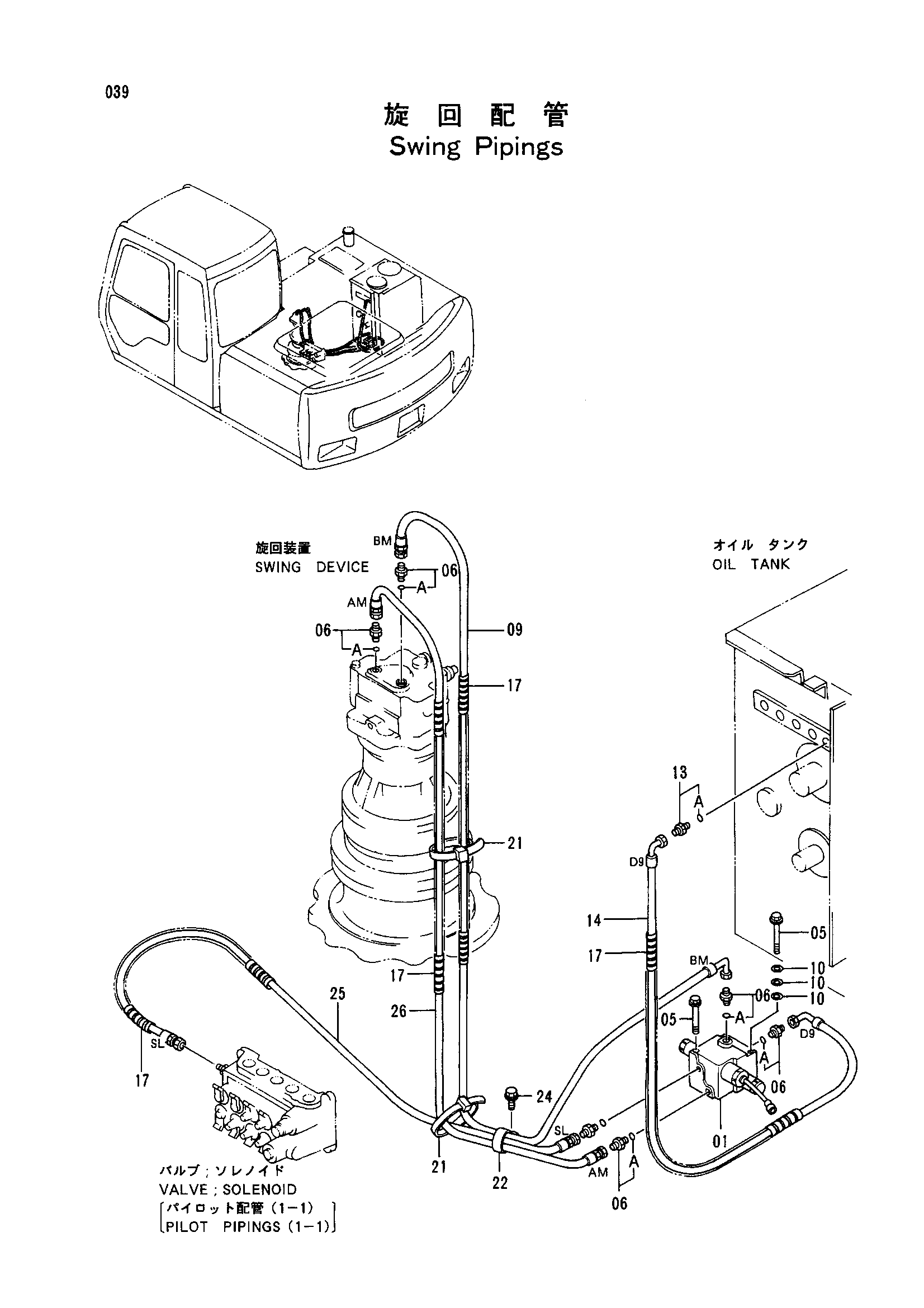

Заводская схема «Поворот трубопроводы» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4288148 | Клапан | 1 |
| 05 | J011095 | Болт с шайбой | 2 |
| 06 | 4200465 | Адаптер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4284974 | Шланг (BM) | 1 |
| 10 | A590110 | Плоская шайба | 3 |
| 13 | 4200468 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4293093 | Нейлоновый шланг (D9) | 1 |
| 17 | 4133527 | Защитный кожух | 4 |
| 21 | 4055312 | Ленточный зажим | 2 |
| 22 | 4190264 | Зажим | 1 |
| 24 | J011020 | Болт с шайбой | 1 |
| 25 | 4293092 | Шланг (SL) | 1 |
| 26 | 4293091 | Шланг (AM) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
