Рулевое управление трубопроводы (верхняя платформа): 1 — HITACHI EX100WD-2

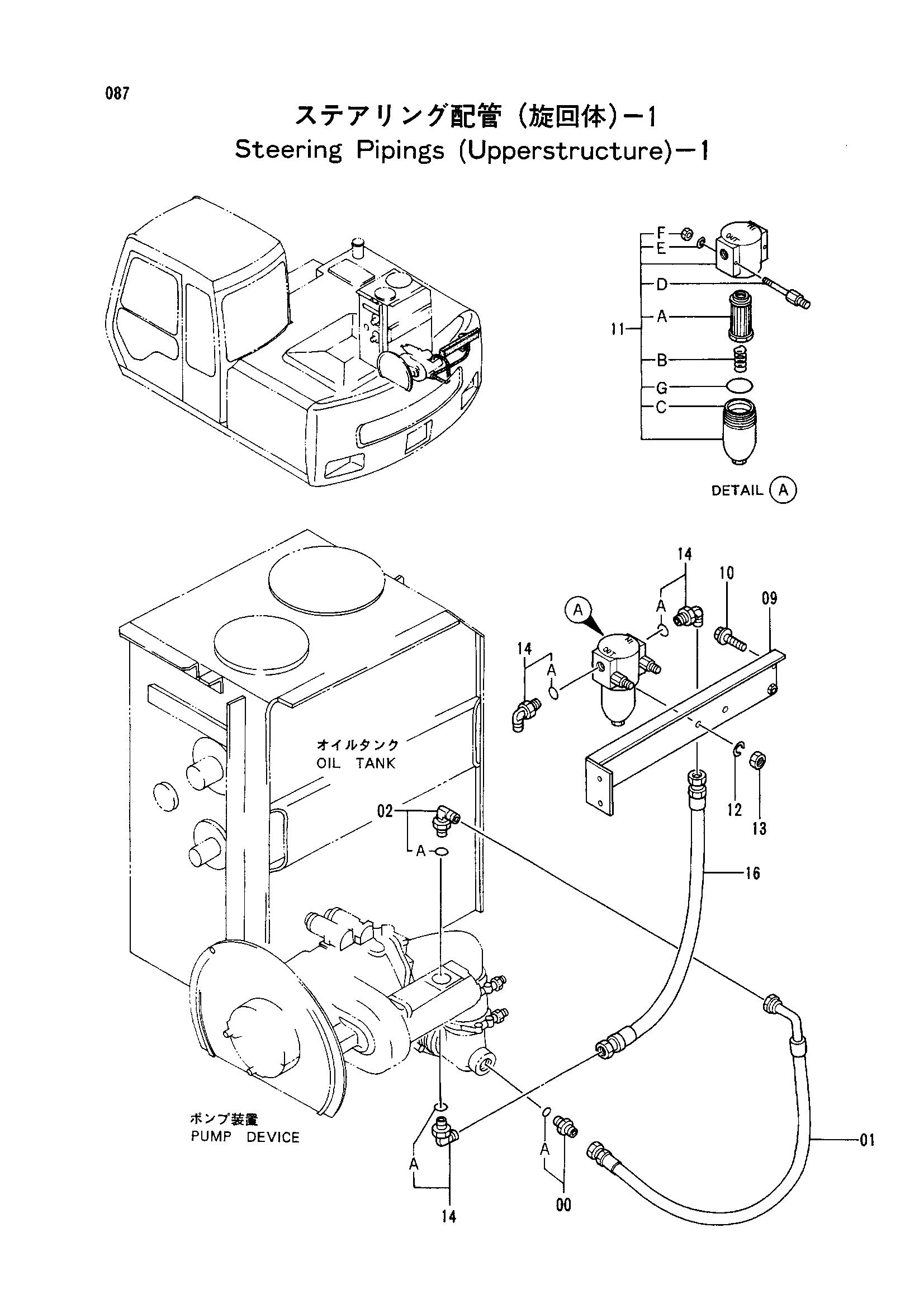

Заводская схема «Рулевое управление трубопроводы (верхняя платформа): 1» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4182735 | Адаптер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4266180 | Шланг | 1 |
| 02 | 4156435 | Угловой штуцер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 8049188 | Кронштейн | 1 |
| 10 | J011025 замена: J021025 | Болт с шайбой | 4 |
| 10 | J021025 | Болт с шайбой | 4 |
| 11 | 4264482 | Фильтр линия | 1 |
| 11A | 4296604 | Фильтрующий элемент | 1 |
| 11B | 4296605 | Пружина | 1 |
| 11C | 4296606 | Уплотнительное кольцо | 1 |
| 11D | 4141381 | Болт шпилька | 1 |
| 11E | A590906 | Пружинная шайба | 1 |
| 11F | M500504 | Гайка | 1 |
| 11G | 4336440 | Уплотнительное кольцо | 1 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | J950010 | Гайка | 2 |
| 14 | 4154672 | Угловой штуцер | 3 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4266181 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
