Многофункциональный рычаг трубопроводы (1) — HITACHI EX100WD-2

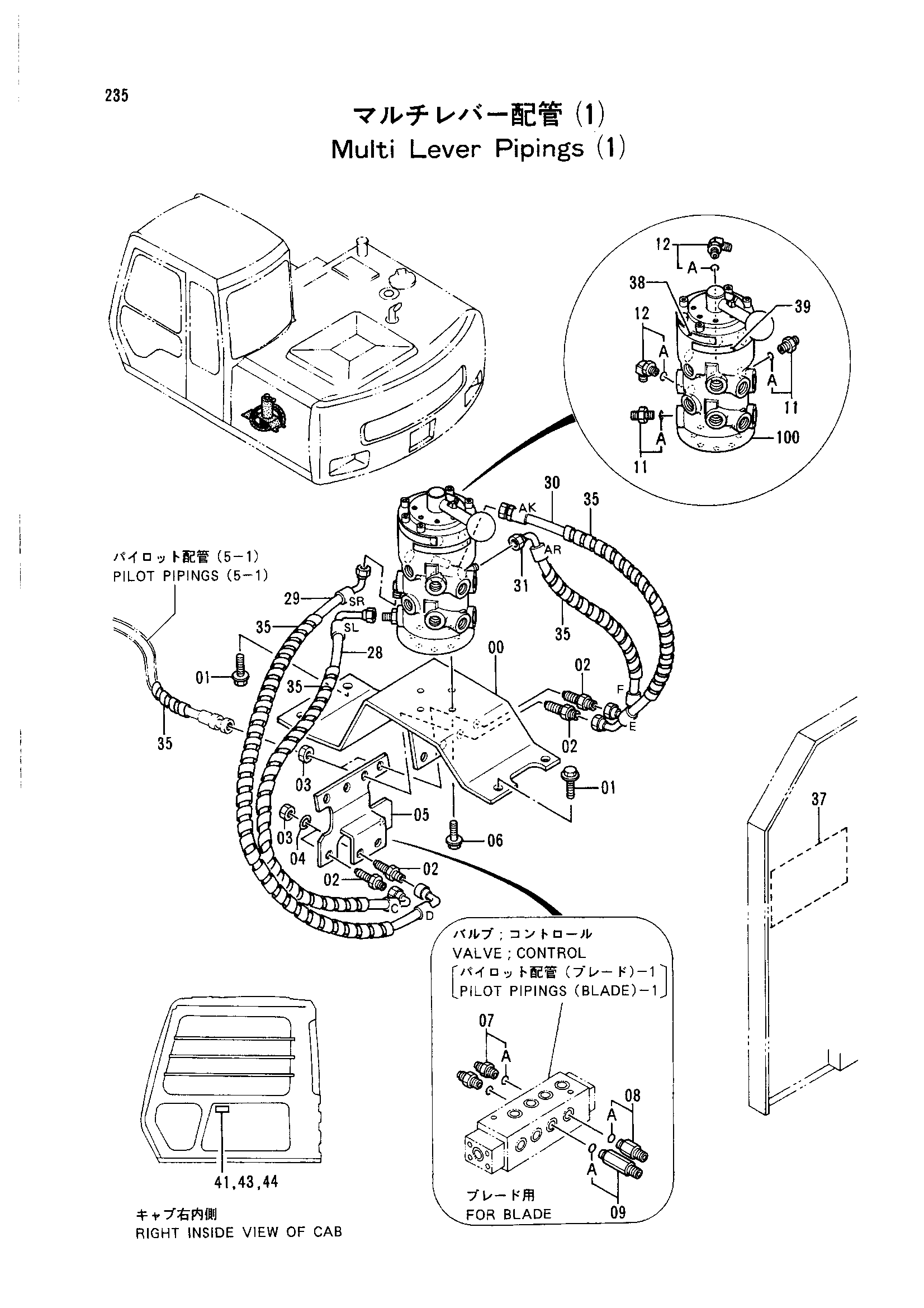

Заводская схема «Многофункциональный рычаг трубопроводы (1)» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8053668 | Кронштейн | 1 |
| 01 | J021035 | Болт с шайбой | 4 |
| 02 | 4202532 | Адаптер | 4 |
| 03 | 4202531 | Гайка | 4 |
| 04 | A590914 | Пружинная шайба | 2 |
| 05 | 8051932 | Кронштейн | 1 |
| 06 | J020825 | Болт с шайбой | 4 |
| 07 | 4200467 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4209931 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4223934 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4200466 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4154671 | Угловой штуцер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4284460 | Нейлоновый шланг (C, SL) | 1 |
| 29 | 4283434 | Нейлоновый шланг (D, SR) | 1 |
| 30 | 4284524 | Нейлоновый шланг (E, AK) | 1 |
| 31 | 4284461 | Нейлоновый шланг (F, AR) | 1 |
| 35 | 4133527 | Защитный кожух | 6 |
| 37 | 3059267 | Информационная табличка | 1 |
| 38 | 4288347 | Информационная табличка | 1 |
| 39 | 4289810 | Информационная табличка | 1 |
| 41 | 4282847 | Пластина (к-тйпе) | 1 |
| 43 | 4282848 | Пластина (м-тйпе) | 1 |
| 44 | 4282961 | Пластина (й-тйпе) | 1 |
| 100 | 4282545 | Клапан поворотный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
