Масляный радиатор трубопроводы (1) — HITACHI EX100WD-2

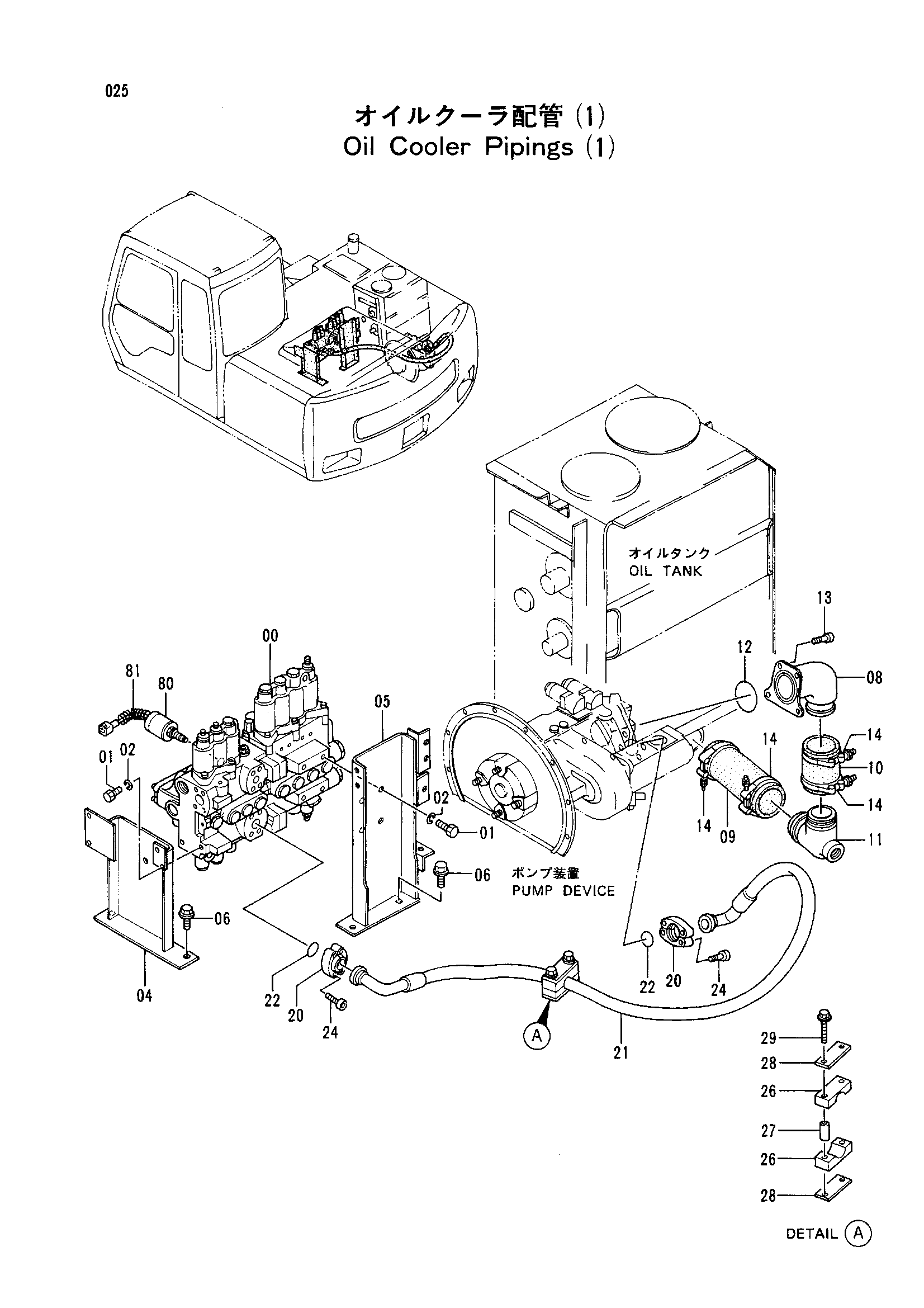

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4262798 замена: 4306793 | Гидрораспределитель | 1 |
| 00 | 4262798 замена: 9117426 | Гидрораспределитель | 1 |
| 00 | 4306793 | Гидрораспределитель | 1 |
| 01 | J901430 | Болт | 6 |
| 02 | A590914 | Пружинная шайба | 6 |
| 04 | 8049301 | Кронштейн | 1 |
| 05 | 7023700 | Кронштейн | 1 |
| 06 | J021240 | Болт с шайбой | 4 |
| 08 | 3056541 | Всасывающая трубка | 1 |
| 09 | 4276921 | Резиновый шланг | 1 |
| 10 | 4276922 | Резиновый шланг | 1 |
| 11 | 3057503 | Всасывающая трубка | 1 |
| 12 | A811075 | Уплотнительное кольцо | 1 |
| 13 | M341232 | Болт с внутренним шестигранником | 4 |
| 14 | 4263765 | Хомут шланга | 4 |
| 20 | 4085560 | Разъёмный фланец | 4 |
| 21 | 4283873 | Шланг | 1 |
| 22 | 966993 | Уплотнительное кольцо | 2 |
| 24 | M341245 | Болт с внутренним шестигранником | 8 |
| 26 | 4266480 | Хомут | 2 |
| 27 | 4266482 | Проставка | 2 |
| 28 | 4276321 | Пластина | 2 |
| 29 | J011090 | Болт с шайбой | 2 |
| 80 | 9101532 | Датчик DP | 1 |
| 81 | 4276481 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
