Сиденье — HITACHI EX100WD-2

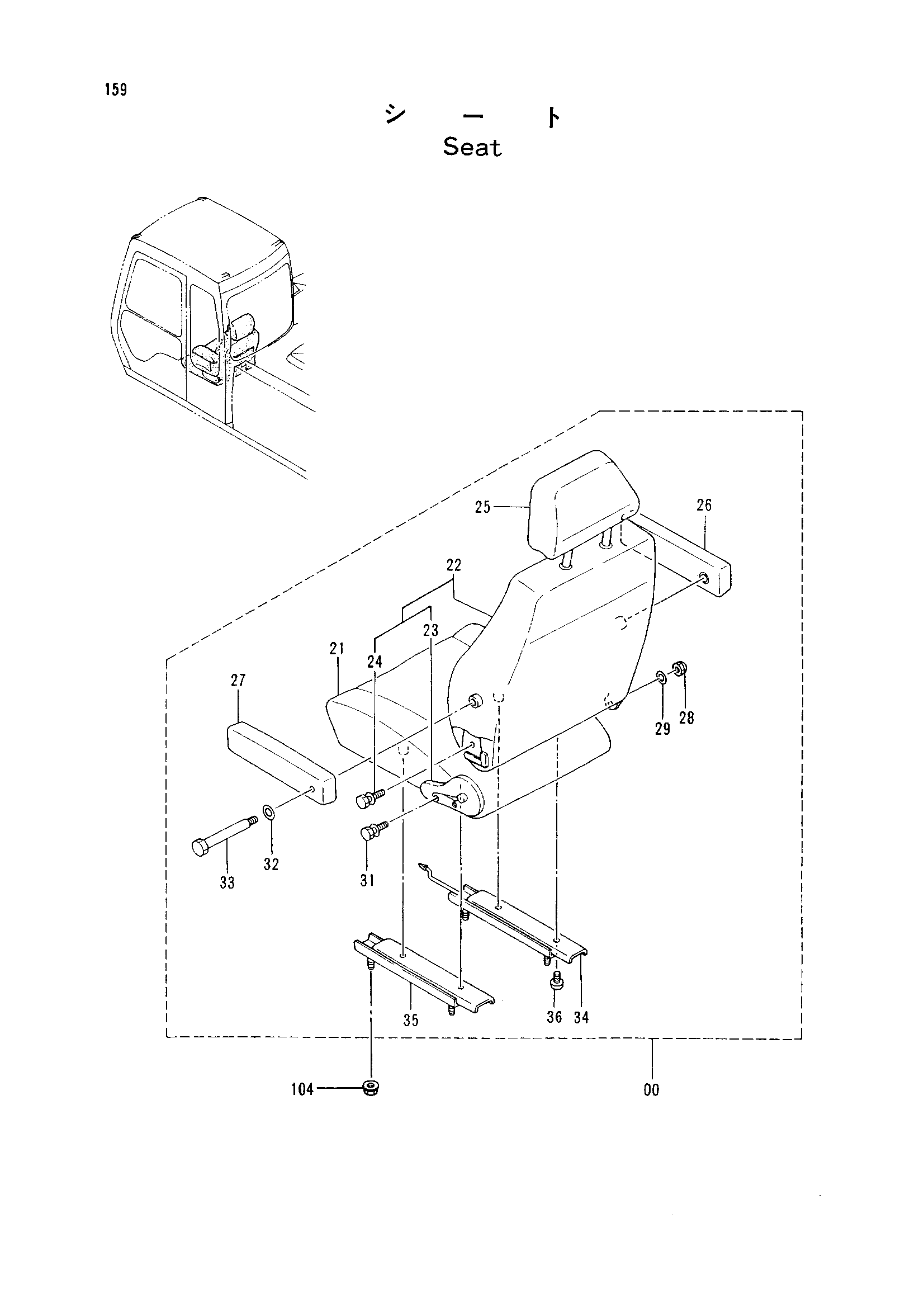

Заводская схема «Сиденье» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4299327 | Сиденье | 1 |
| 21 | 4320798 | Амортизатор сиденье | 1 |
| 22 | 4278836 | Сиденье задний | 1 |
| 23 | 4278840 | Механизм натяжения | 1 |
| 24 | 4278844 | Болт | 2 |
| 25 | 4278839 | Опора головка | 1 |
| 26 | 4278838 | Опора рукоять (RH) | 1 |
| 27 | 4278837 | Опора рукоять (LH) | 1 |
| 28 | 4278845 | Колпачок | 1 |
| 29 | 4278846 | Втулка | 1 |
| 31 | 4278844 | Болт | 2 |
| 32 | 4278848 | Шайба | 2 |
| 33 | 4278847 | Болт | 2 |
| 34 | 4300069 | Скольжение (RH) | 1 |
| 35 | 4278841 | Скольжение (LH) | 1 |
| 36 | 4278843 | Винт | 4 |
| 104 | M669008 | Гайка к-св | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
