Масляный радиатор трубопроводы (3) — HITACHI EX100WD-2

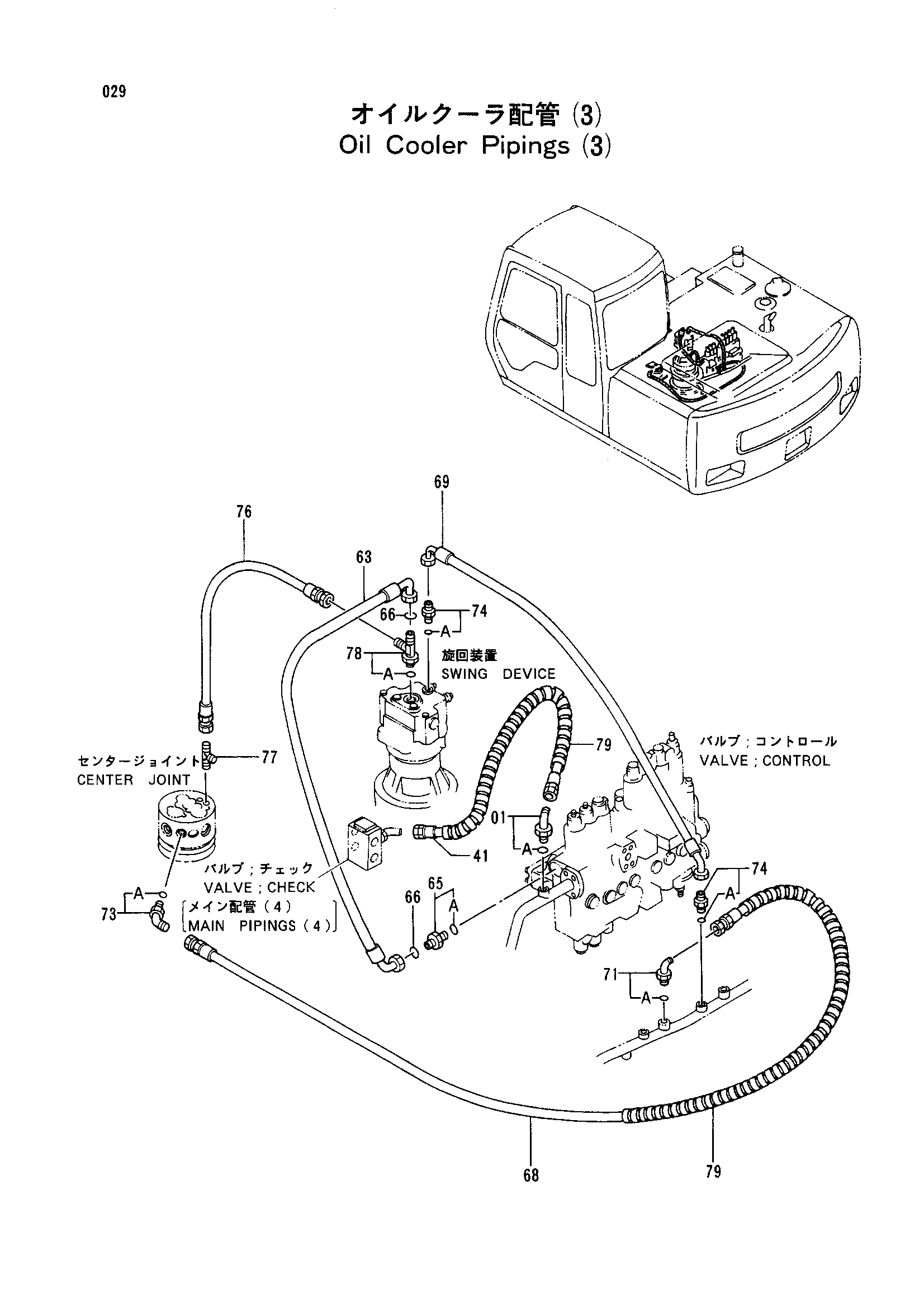

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156435 | Угловой штуцер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 41 | 4281753 | Шланг | 1 |
| 63 | 4285069 | Шланг | 1 |
| 65 | 4189619 | Адаптер | 1 |
| 65A | 4506424 | Уплотнительное кольцо | 1 |
| 66 | 4187308 | Уплотнительное кольцо | 2 |
| 68 | 4285068 | Нейлоновый шланг | 1 |
| 69 | 4294150 | Нейлоновый шланг | 1 |
| 71 | 4154672 | Угловой штуцер | 1 |
| 71A | 4506418 | Уплотнительное кольцо | 1 |
| 73 | 4236729 | Угловой штуцер | 1 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
| 74 | 4200466 | Адаптер | 2 |
| 74A | 4509180 | Уплотнительное кольцо | 1 |
| 76 | 4285055 | Шланг | 1 |
| 77 | 4285185 | Тройник | 1 |
| 78 | 4266328 | Тройник | 1 |
| 78A | 4506424 | Уплотнительное кольцо | 1 |
| 79 | 4044420 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
