Центральный коллектор — HITACHI EX100WD-2

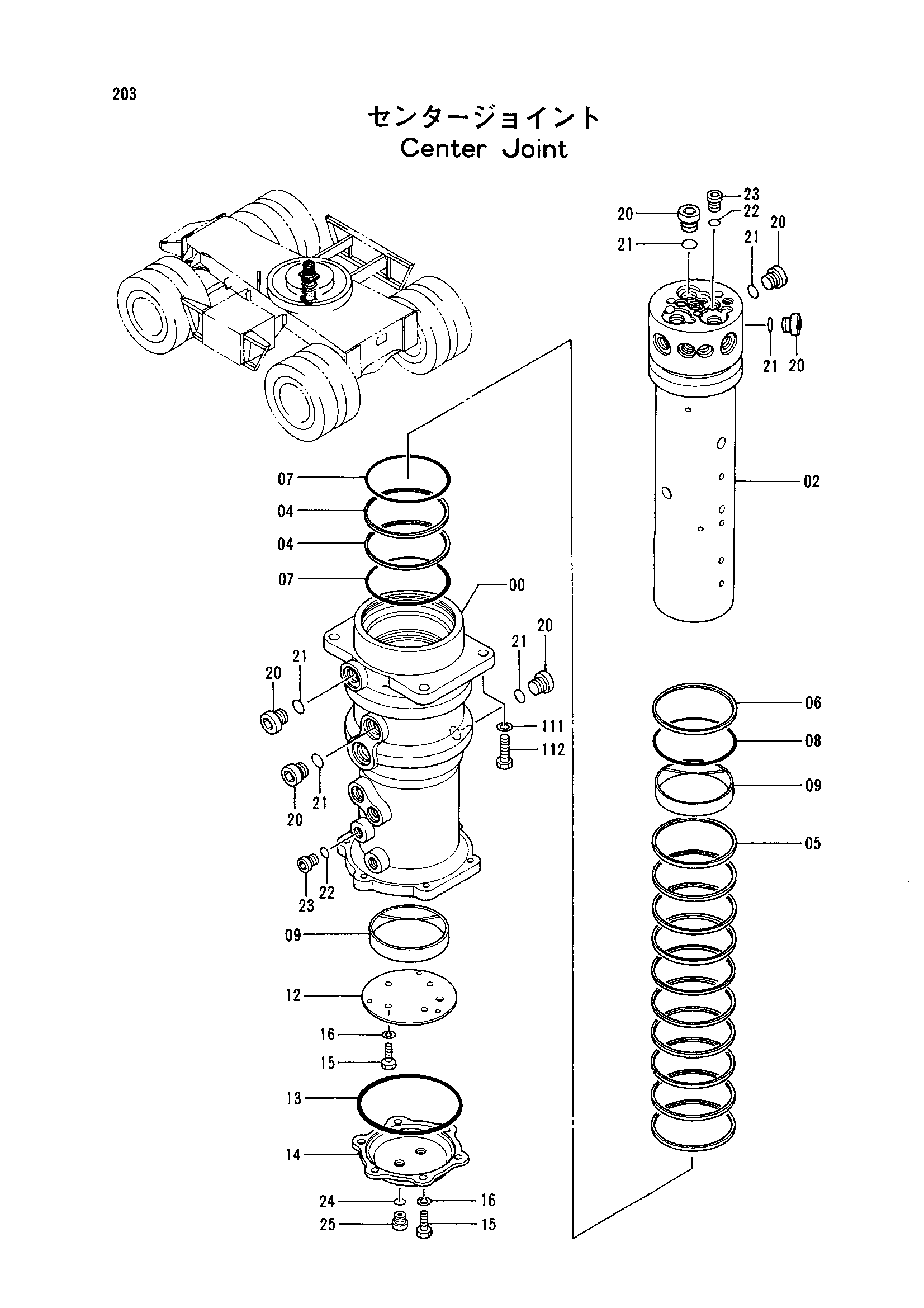

Заводская схема «Центральный коллектор» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-25 | 4279419 замена: 9119236 | Центральный коллектор в сборе | 1 |
| 00-25 | 9119236 | Центральный коллектор в сборе | 1 |
| 00 | 4295330 замена: 9119357 | Корпус | 1 |
| 00 | 9119357 | Корпус | 1 |
| 02 | 4295331 | Спиндле в сборе | 1 |
| 04 | 4258632 | Уплотнение воздушный | 2 |
| 05 | 4258631 | Масляное уплотнение | 10 |
| 06 | 4258635 | Масляное уплотнение | 1 |
| 07 | 4258634 | Уплотнительное кольцо | 2 |
| 08 | 4258633 | Уплотнительное кольцо | 1 |
| 09 | 4262915 | Втулка | 2 |
| 12 | 3052457 | Упорная пластина | 1 |
| 13 | A810150 | Уплотнительное кольцо | 1 |
| 14 | 4295332 | Крышка | 1 |
| 15 | J901030 | Болт | 10 |
| 16 | A590910 | Пружинная шайба | 10 |
| 20 | 4208979 | Пробка | 6 |
| 21 | 4506418 | Уплотнительное кольцо | 6 |
| 22 | 957366 | Уплотнительное кольцо | 2 |
| 23 | 4208977 | Пробка | 2 |
| 24 | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4208978 | Пробка | 1 |
| 110 | J011240 | Болт с шайбой | 4 |
| 110 | J931240 | Болт | 4 |
| 111 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
