Рулевое устройство — HITACHI EX100WD-2

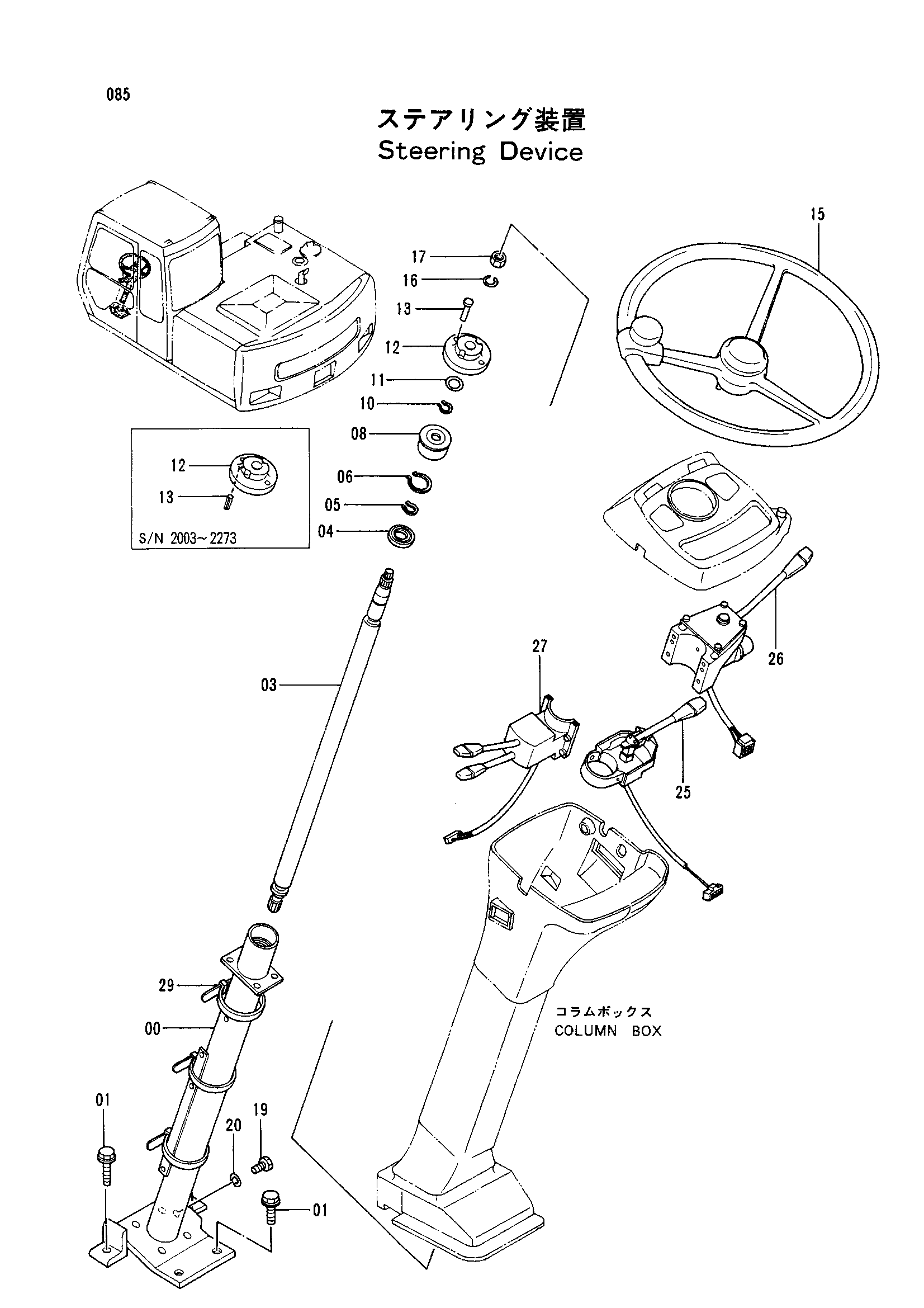

Заводская схема «Рулевое устройство» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4307848 | Колумн | 1 |
| 00 | 7024661 замена: 4307848 | Колумн | 1 |
| 01 | J011030 | Болт с шайбой | 4 |
| 03 | 2032220 замена: 4307849 | Вал | 1 |
| 03 | 4307849 | Вал | 1 |
| 04 | 4280347 | Шариковый подшипник | 1 |
| 05 | 959500 | Стопорное кольцо | 1 |
| 06 | 4144244 | Стопорное кольцо | 1 |
| 08 | 4280348 | Втулка | 1 |
| 10 | 959500 | Стопорное кольцо | 1 |
| 11 | 4280349 | Шайба | 1 |
| 12 | 4263919 замена: 4309194 | Фиксатор | 1 |
| 12 | 4263919 замена: 4317070 | Фиксатор | 1 |
| 12 | 4317070 | Фиксатор | 1 |
| 13 | 4309193 замена: 4309194 | Пружинный штифт | 2 |
| 13 | 4309193 замена: 4317070 | Пружинный штифт | 2 |
| 13 | 4309194 | Палец | 2 |
| 13 | 446750 замена: 4309193 | Пружинный штифт | 2 |
| 15 | 4262538 | Колесо | 1 |
| 16 | A590912 | Пружинная шайба | 1 |
| 17 | J950012 | Гайка | 1 |
| 19 | 4280350 | Болт ограничитель | 1 |
| 20 | A590910 | Пружинная шайба | 1 |
| 25 | 4276976 | Выключатель | 1 |
| 26 | 4149143 | Выключатель | 1 |
| 27 | 4276977 | Выключатель | 1 |
| 29 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
