Тормозной клапан — HITACHI EX100WD-2

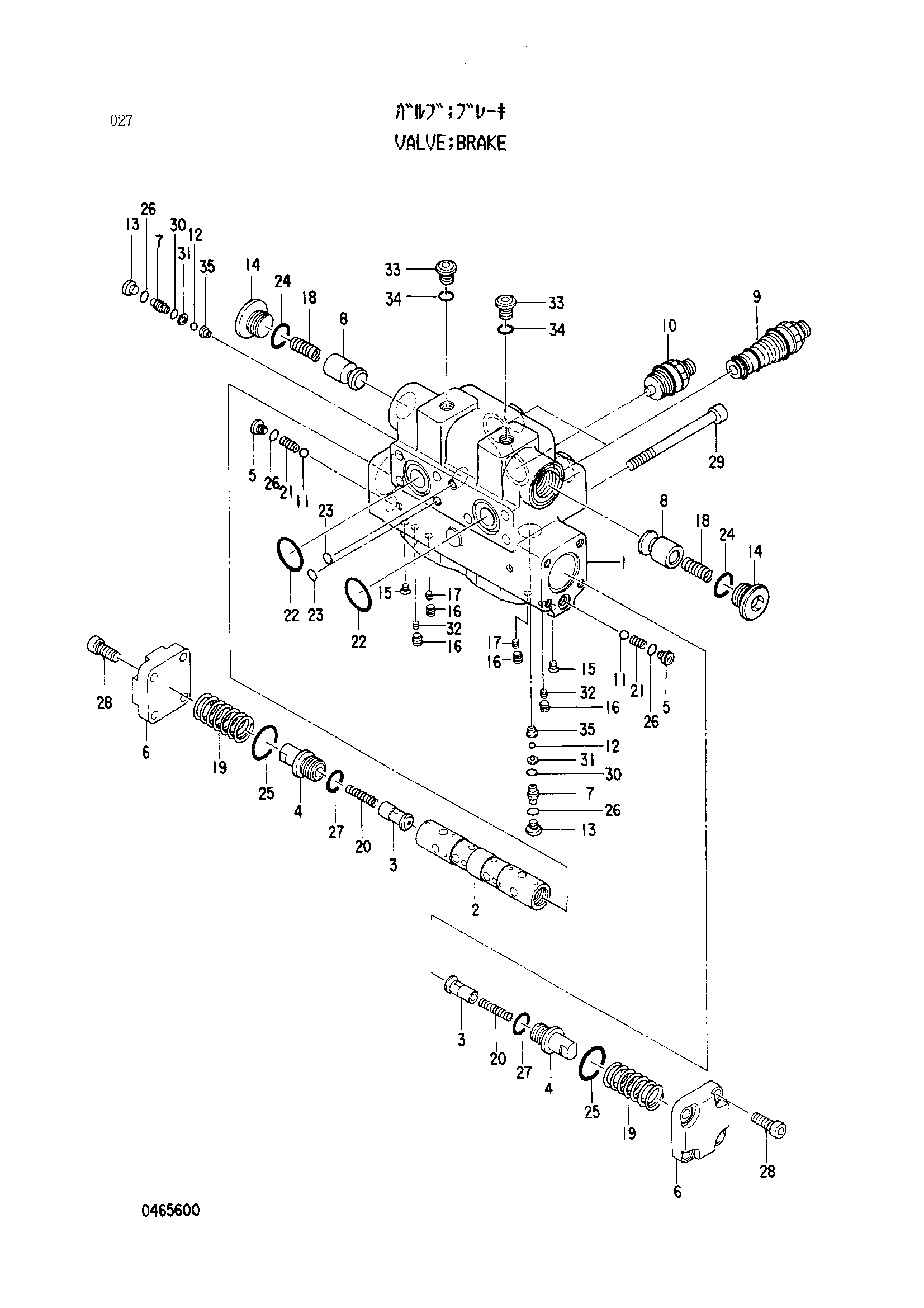

Заводская схема «Тормозной клапан» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4308804 | Тормозной клапан | 1 | |
| 5 | 0323806 | Пробка | 2 |
| 6 | 0465601 | Крышка | 2 |
| 7 | 0465602 | Направляющая | 2 |
| 8 | 0408001 | Плунжер | 2 |
| 9 | 4308808 | Предохранительный клапан | 2 |
| 10 | 4308809 | Предохранительный клапан | 1 |
| 11 | 0369812 | Стальной шарик | 2 |
| 12 | 0349809 | Стальной шарик | 2 |
| 13 | 0215220 | Пробка | 2 |
| 14 | 0408005 | Пробка | 2 |
| 15 | 0215017 | Пробка | 8 |
| 16 | 0253908 | Пробка | 4 |
| 17 | 0465603 | Дроссель | 2 |
| 18 | 0408004 | Пружина | 2 |
| 19 | 0465604 | Пружина | 2 |
| 21 | 0323807 | Пружина | 2 |
| 22 | A811035 | Уплотнительное кольцо | 2 |
| 23 | 4506409 | Уплотнительное кольцо | 2 |
| 24 | 4506424 | Уплотнительное кольцо | 2 |
| 25 | A811040 | Уплотнительное кольцо | 2 |
| 26 | 4506408 | Уплотнительное кольцо | 4 |
| 27 | 4506418 | Уплотнительное кольцо | 2 |
| 28 | 0465605 | Болт с внутренним шестигранником | 8 |
| 29 | 0324302 | Болт с внутренним шестигранником | 6 |
| 30 | 0465606 | Опорное кольцо | 2 |
| 31 | 992526 | Уплотнительное кольцо | 2 |
| 32 | 0465607 | Винт | 2 |
| 33 | 0215221 | Пробка | 2 |
| 34 | 957366 | Уплотнительное кольцо | 2 |
| 35 | 0465608 | Сиденье клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
