Пилотный трубопроводы (3-2) — HITACHI EX100WD

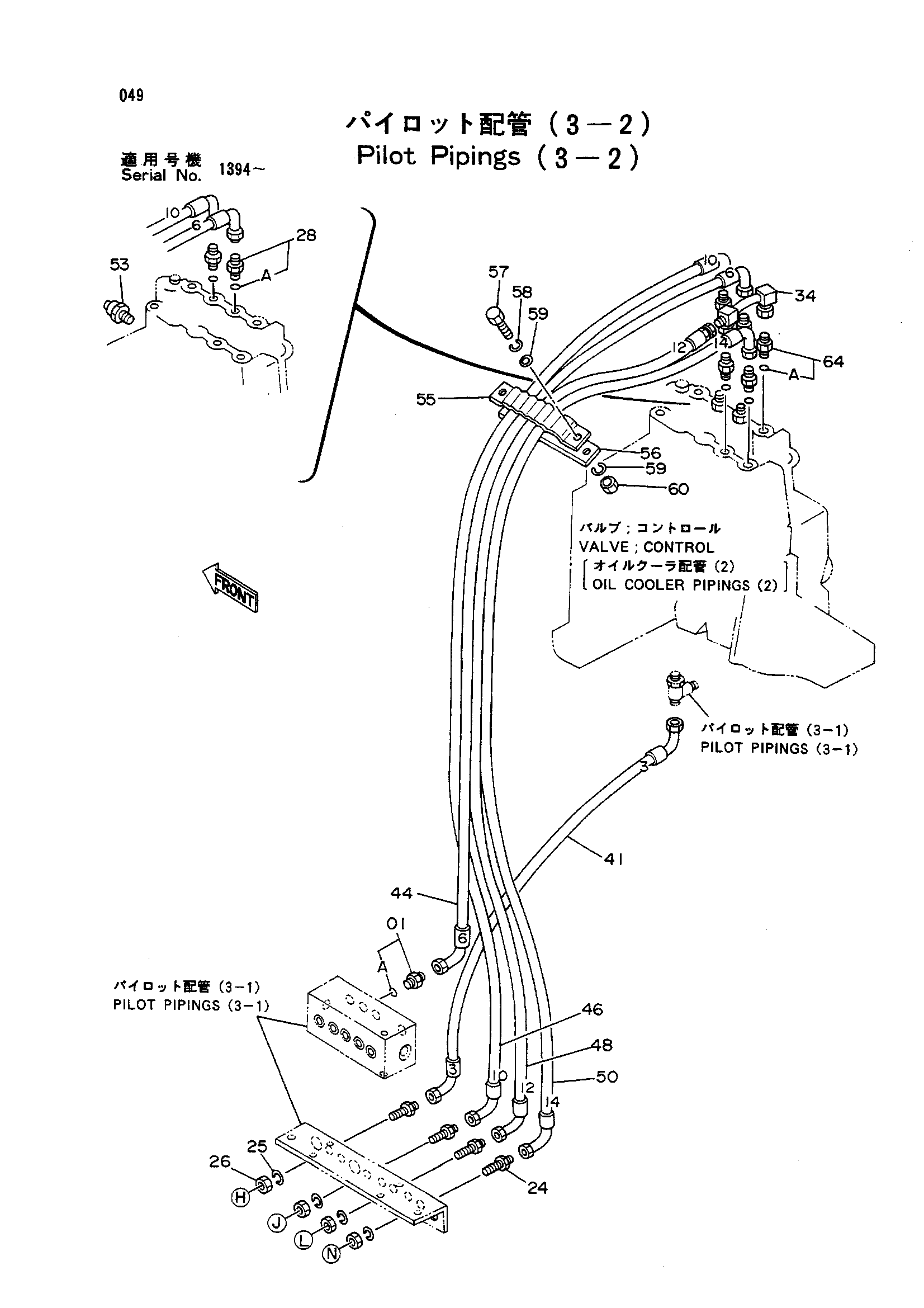

Заводская схема «Пилотный трубопроводы (3-2)» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4202532 | Адаптер | 4 |
| 25 | A590916 | Пружинная шайба | 4 |
| 26 | 4202531 | Гайка | 4 |
| 28 | 4202422 | Адаптер | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 8038382 | Трубка | 1 |
| 41 | 4282930 | Нейлоновый шланг (3) | 1 |
| 44 | 4208415 | Нейлоновый шланг (6) | 1 |
| 46 | 4208417 | Нейлоновый шланг (10) | 1 |
| 48 | 4208419 | Нейлоновый шланг (12) | 1 |
| 50 | 4208420 | Нейлоновый шланг (14) | 1 |
| 53 | 4259333 | Датчик давления | 1 |
| 55 | 9727639 | Хомут шланга | 1 |
| 56 | 9727637 | Пластина | 1 |
| 57 | J901035 | Болт | 2 |
| 58 | A590910 | Пружинная шайба | 2 |
| 59 | A590110 | Шайба | 4 |
| 60 | J950010 | Гайка | 2 |
| 64 | 4202422 | Адаптер | 3 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
