Воздушный трубопроводы (2-2) — HITACHI EX100WD

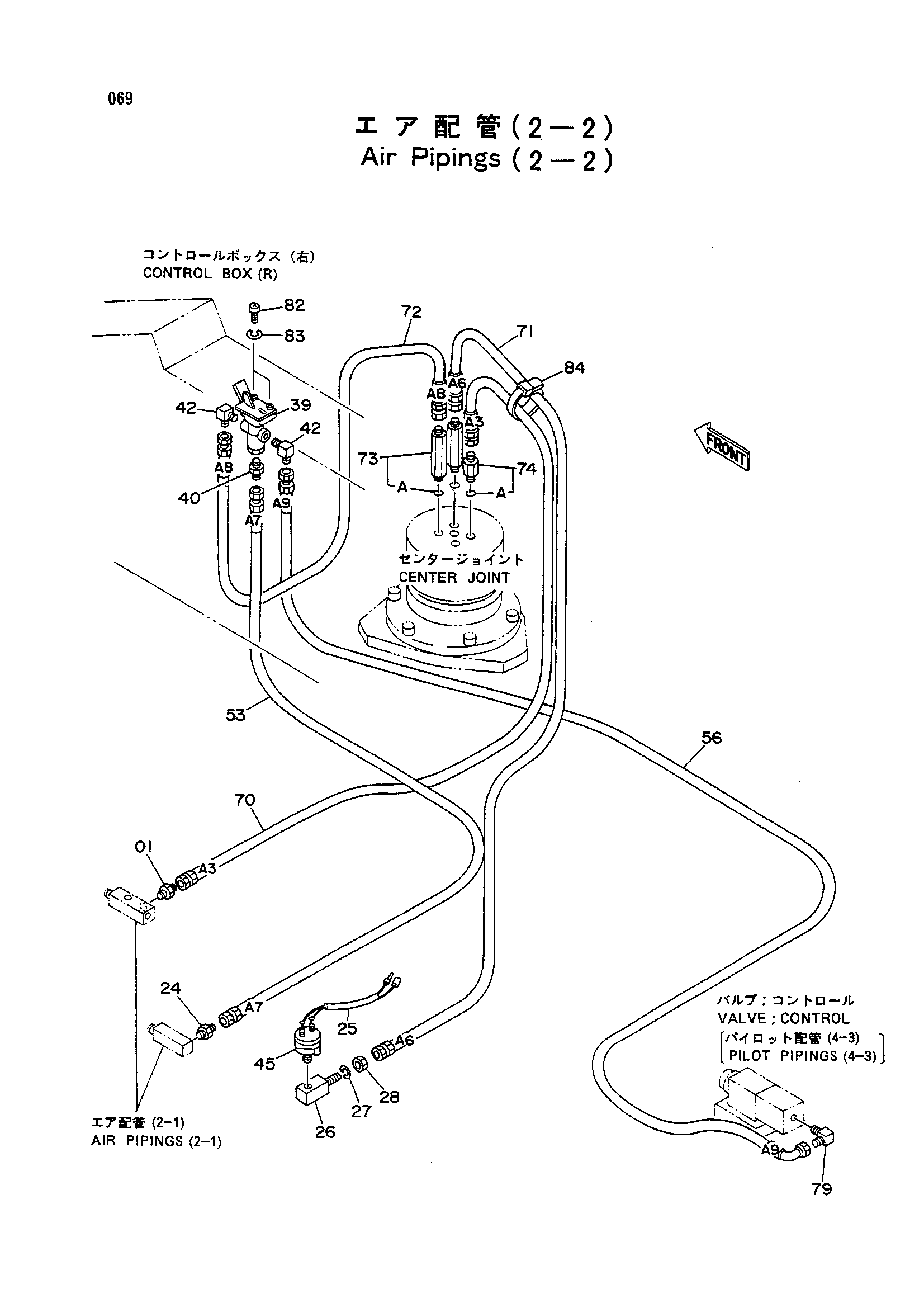

Заводская схема «Воздушный трубопроводы (2-2)» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154652 | Адаптер | 1 |
| 24 | 4154651 | Адаптер | 1 |
| 25 | 4218694 | Жгут проводов | 1 |
| 26 | 4209197 | Адаптер | 1 |
| 27 | A590912 | Пружинная шайба | 1 |
| 28 | 4209198 | Гайка | 1 |
| 39 | 4182316 | Гидрораспределитель | 1 |
| 40 | 4154651 | Адаптер | 4 |
| 42 | 4154656 | Угловой штуцер | 2 |
| 45 | 4086377 | Датчик давления | 1 |
| 53 | 4208448 | Шланг (A7) | 1 |
| 56 | 4218068 | Шланг (A9) | 1 |
| 70 | 4209724 | Шланг (A3) | 1 |
| 71 | 4209725 замена: 4209726 | Шланг (A6) | 1 |
| 71 | 4209725 замена: 4209726 | Шланг (A6) | 1 |
| 71 | 4209726 замена: 4209725 | Шланг (A8) | 1 |
| 72 | 4209725 замена: 4209726 | Шланг (A6) | 1 |
| 72 | 4209726 замена: 4209725 | Шланг (A8) | 1 |
| 72 | 4209726 замена: 4209725 | Шланг (A8) | 1 |
| 73 | 4209930 | Адаптер | 2 |
| 73A | 957366 | Уплотнительное кольцо | 1 |
| 74 | 4209931 | Адаптер | 1 |
| 74A | 957366 | Уплотнительное кольцо | 1 |
| 79 | 4154656 | Угловой штуцер | 1 |
| 82 | J850614 | Винт | 2 |
| 83 | J250006 | Плоская шайба | 2 |
| 84 | 4055312 | Ленточный зажим | 1 |
| 84 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
