Электромагнитный клапан (крутящий момент схифт) — HITACHI EX100WD

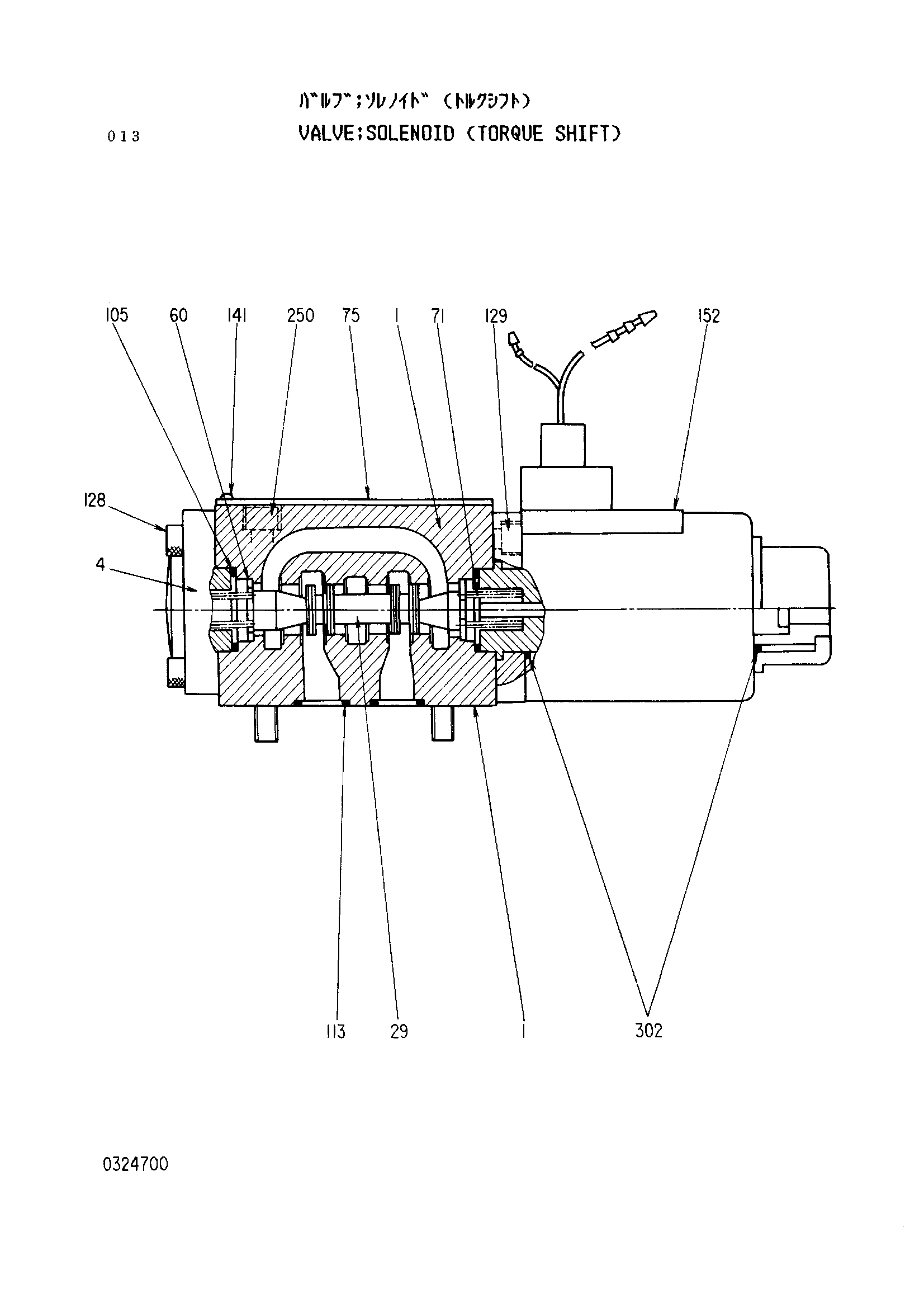

Заводская схема «Электромагнитный клапан (крутящий момент схифт)» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4213109 | Электромагнитный клапан | 1 | |
| 4 | 0322601 | Крышка | 1 |
| 60 | 0322304 | Фиксатор | 2 |
| 71 | 0322602 | Пружина | 2 |
| 75 | 0279701 | Информационная табличка | 1 |
| 105 | 0322308 | Уплотнительное кольцо | 2 |
| 113 | 0215215 | Уплотнительное кольцо | 4 |
| 128 | 0322604 | Болт с внутренним шестигранником | 4 |
| 129 | 0322605 | Болт с внутренним шестигранником | 4 |
| 141 | 0279702 | Приводной винт | 2 |
| 152 | 0324701 | Электромагнитный клапан | 1 |
| 250 | 0215310 | Болт с внутренним шестигранником | 4 |
| 302 | 0324702 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
