Грейфер гидроцилиндр — HITACHI EX100WD

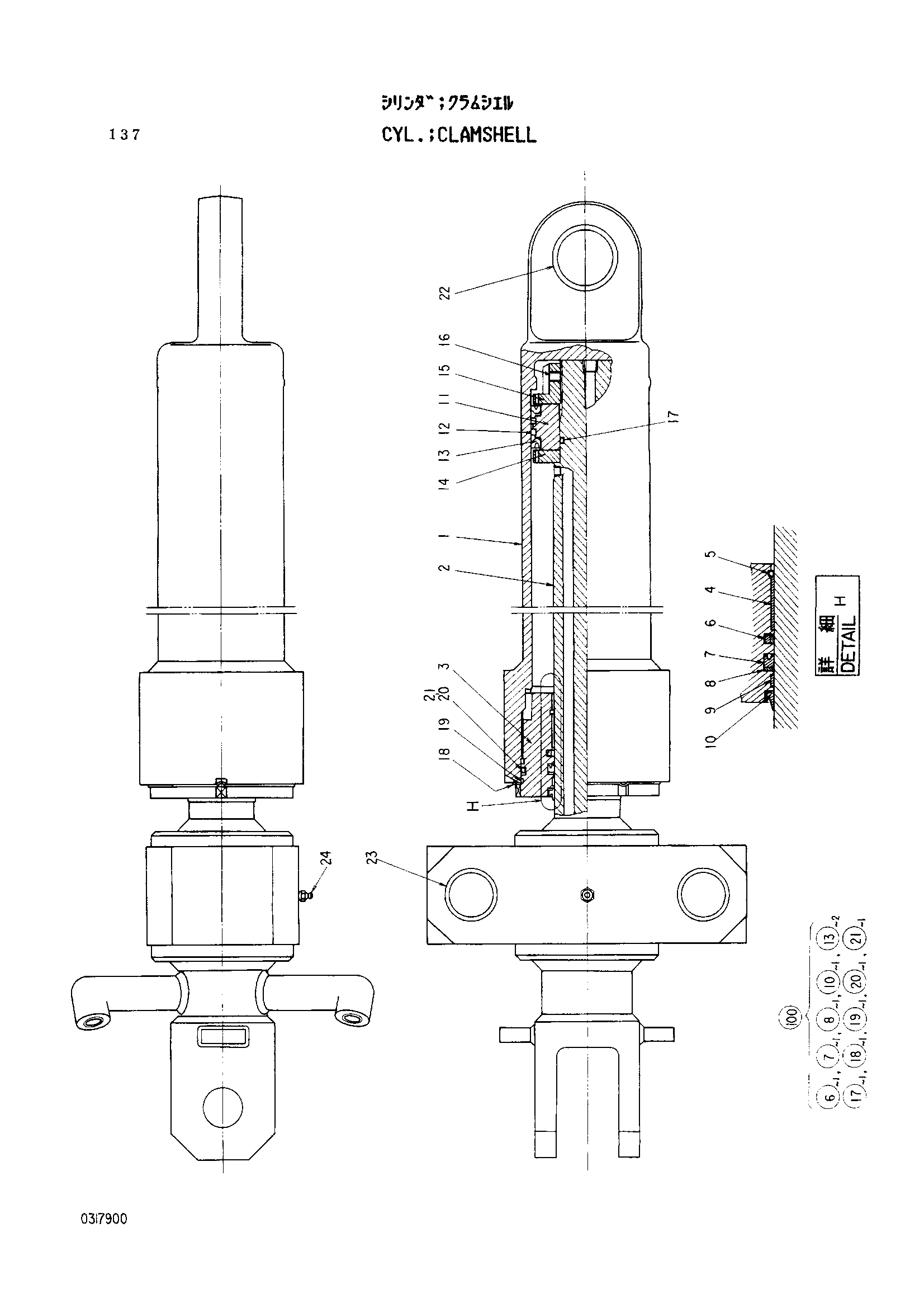

Заводская схема «Грейфер гидроцилиндр» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4207441 | Гидроцилиндр. грейфер | 1 | |
| 1 | 0317901 | Труба гидроцилиндра | 1 |
| 2 | 0317902 | Шток поршня | 1 |
| 3 | 0317903 | Головка гидроцилиндра | 1 |
| 4 | 0310504 | Втулка | 1 |
| 5 | 0240904 | Стопорное кольцо | 1 |
| 6 | 0240913 | Кольцо | 1 |
| 7 | 0240911 | U-образная манжета | 1 |
| 8 | 0240912 | Опорное кольцо | 1 |
| 9 | 0310505 | Кольцо | 1 |
| 10 | 0240910 | Грязесъёмное кольцо | 1 |
| 11 | 0258703 | Поршень | 1 |
| 12 | 951845 | Поршневое кольцо | 2 |
| 13 | 4092193 | U-образная манжета | 2 |
| 14 | 0258704 | Держатель у-ринг | 1 |
| 15 | 0258705 | Гайка | 1 |
| 16 | 0258706 | Винт: комплект | 1 |
| 17 | 4104478 | Уплотнительное кольцо | 1 |
| 18 | 4000038 | Стопорная шайба | 1 |
| 19 | 4049568 | Уплотнительное кольцо | 1 |
| 20 | 4034653 | Уплотнительное кольцо | 1 |
| 21 | 4034645 | Опорное кольцо | 1 |
| 22 | 0193014 | Втулка | 1 |
| 23 | 4506146 | Втулка | 4 |
| 24 | J75481 | Штуцер | 1 |
| 100 | 4210682 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
