Тормоз — HITACHI EX100WD

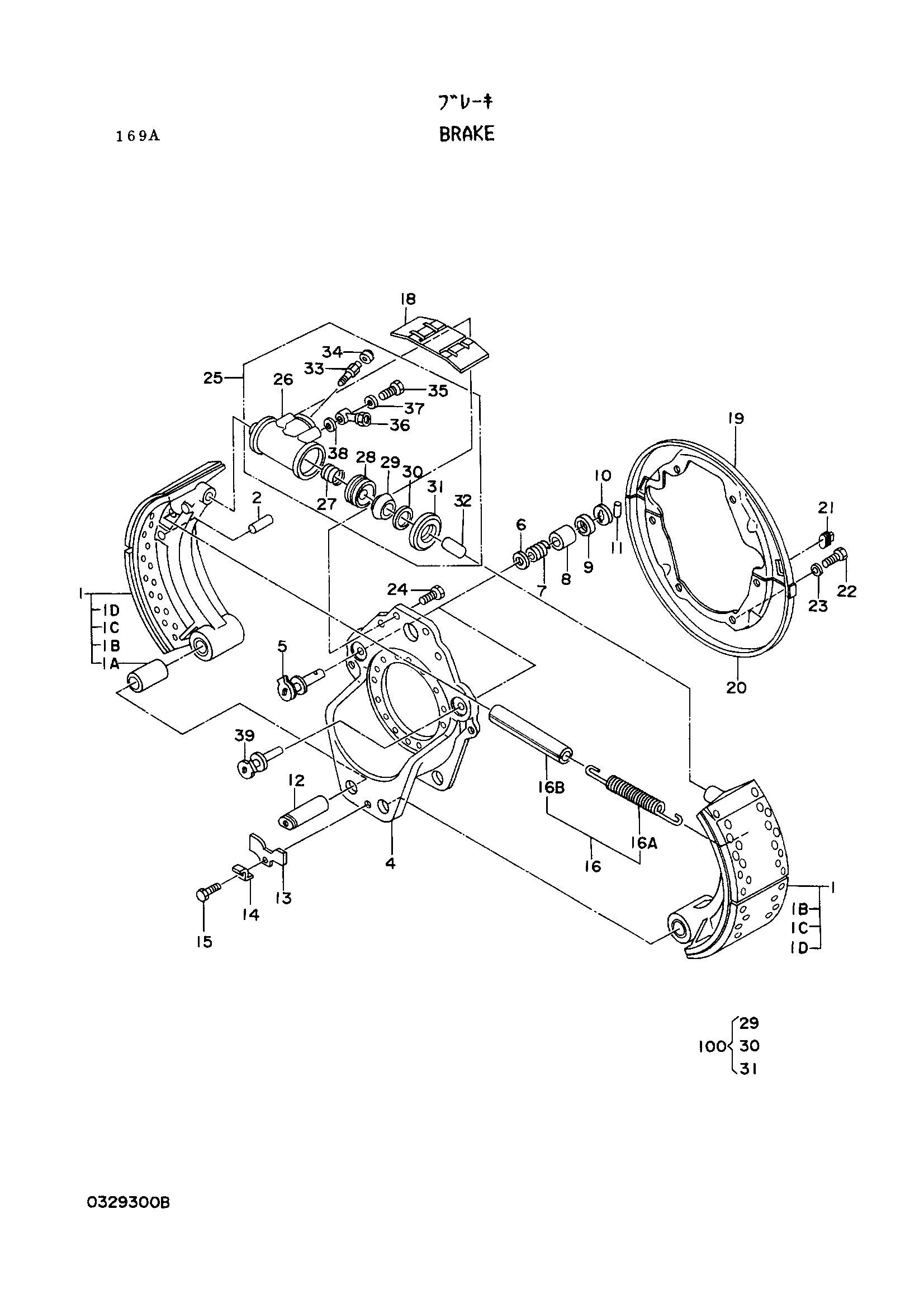

Заводская схема «Тормоз» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4216624	Тормоз	2
1	0329001	Башмак в сборе	2
1B	0329023	Башмак	2
1D	0329025	Заклёпка	72
2	0329002	Палец	2
4	0329003	Кронштейн	1
5	0329004	Кулачок	1
6	0329005	Шайба	2
7	0329006	Пружина	2
8	0329007	Защитный чехол	2
9	0329008	Крышка	2
10	0329009	Индикатор	2
11	0329010	Палец	2
12	0329011	Палец	2
13	0329012	Стопорная пластина	1
14	0329013	Стопорная шайба	1
15	0329014	Болт	1
16	0329015	Пружина в сборе	1
18	0329016	Крышка	1
19	0329017	Крышка	1
20	0329018	Крышка	1
21	0329019	Уплотнительная втулка	2
22	0329033	Болт	6
23	0329020	Шайба	6
24	0329021	Болт	2
25	0329301	Гидроцилиндр. в сборе	1
27	0329026	Пружина	1
28	0329027	Поршень	2
31	0329028	Защитный чехол	2
32	0329029	Шток	2
33	0329302	Сапун	1
34	0329031	Колпачок	1
35	0329303	Болт	1
36	0329304	Соединение	1
37	0329305	Манжета	1
38	0329306	Манжета	1
39	0329032	Кулачок	1
100	4224649	Комплект уплотнений	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
