Аутригер трубопроводы (верхняя платформа) — HITACHI EX100WD

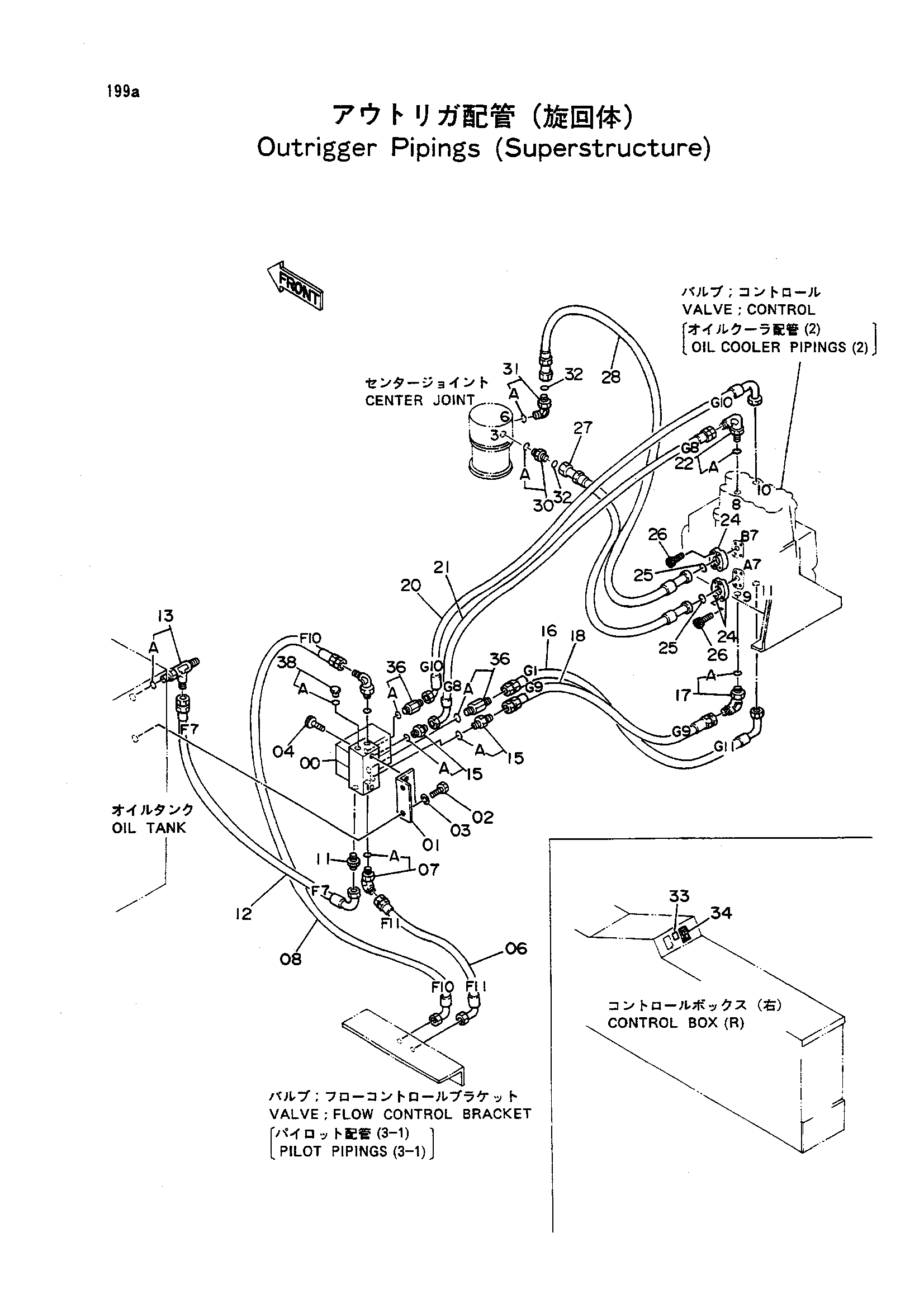

Заводская схема «Аутригер трубопроводы (верхняя платформа)» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4199095 | Электромагнитный клапан | 1 |
| 01 | 4217247 | Кронштейн | 1 |
| 02 | J901020 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | M340860 | Болт с внутренним шестигранником | 2 |
| 06 | 4217325 | Нейлоновый шланг (F11) | 1 |
| 07 | 4200472 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4217324 | Нейлоновый шланг (F10) | 1 |
| 09 | 4156434 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4154651 | Адаптер | 1 |
| 12 | 4217326 | Нейлоновый шланг (FT) | 1 |
| 13 | 4208909 | Тройник | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4200467 | Адаптер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4217328 | Нейлоновый шланг (G11) | 1 |
| 17 | 4154671 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4217327 | Нейлоновый шланг (G9) | 1 |
| 20 | 4239766 | Нейлоновый шланг (G10) | 1 |
| 21 | 4217329 | Нейлоновый шланг (G8) | 1 |
| 22 | 4208913 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4510173 | Разъёмный фланец | 4 |
| 25 | 4510167 | Уплотнительное кольцо | 2 |
| 26 | M340825 | Болт с внутренним шестигранником | 8 |
| 27 | 4217331 | Шланг | 1 |
| 28 | 4217332 | Шланг | 1 |
| 30 | 4189602 | Адаптер | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4200580 | Угловой штуцер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4138938 | Уплотнительное кольцо | 2 |
| 33 | 4225029 | Информационная табличка | 1 |
| 34 | 4209355 | Выключатель | 1 |
| 36 | 4223934 | Адаптер | 2 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4093624 | Пробка | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
