Электрооборудование (6) — HITACHI EX100WD

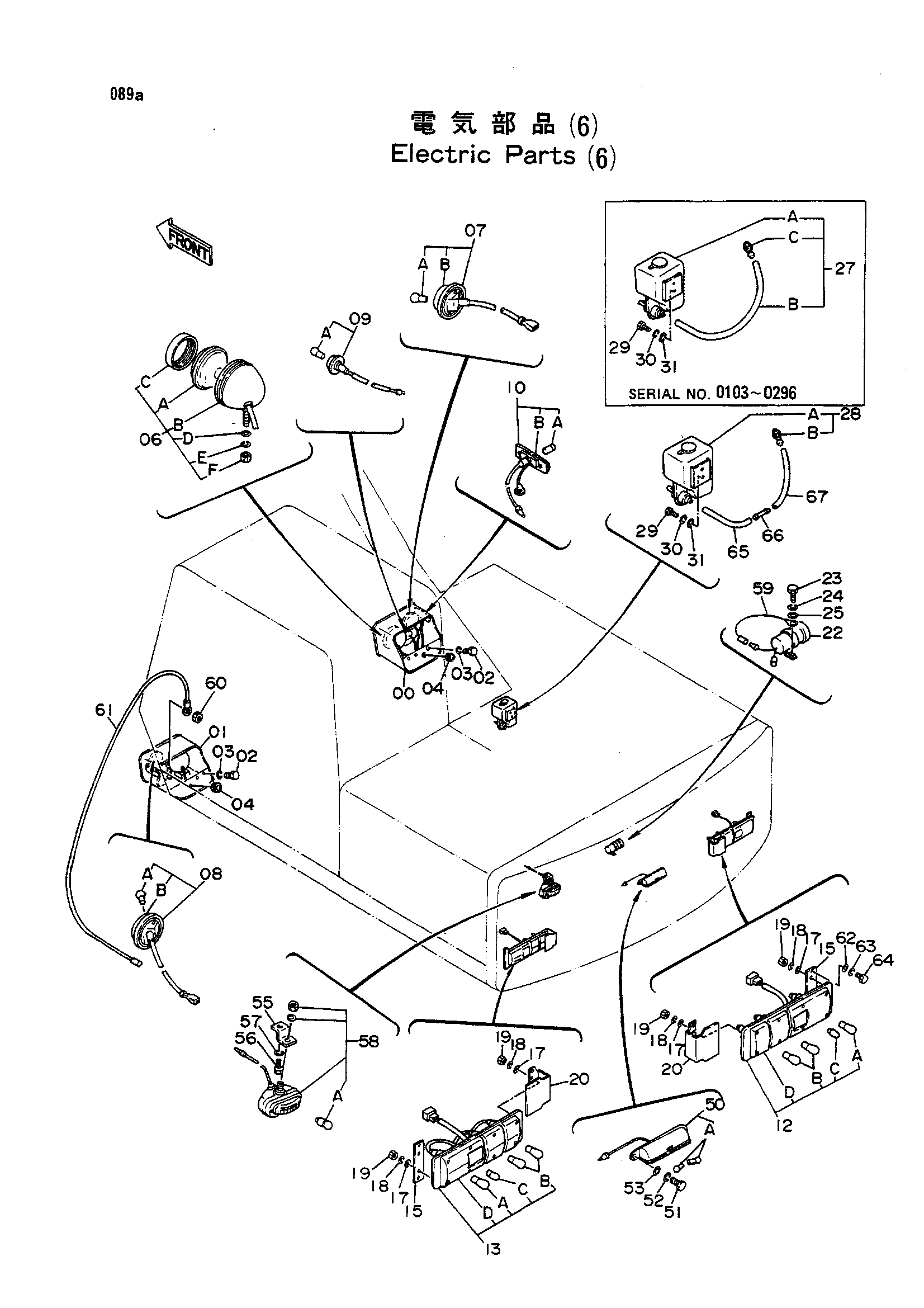

Заводская схема «Электрооборудование (6)» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6008836 | Кронштейн (правый) | 1 |
| 01 | 6008837 | Кронштейн (левый) | 1 |
| 02 | J901230 | Болт | 6 |
| 03 | A590912 | Пружинная шайба | 6 |
| 04 | 965958 | Втулка | 2 |
| 06 | 973472 | Фонарь (головка фонарь) | 2 |
| 06A | 4107350 | Лампа | 1 |
| 06B | 4123647 | Корпус | 1 |
| 06C | 4163452 | Лента | 2 |
| 06D | A590114 | Шайба | 1 |
| 06E | A590914 | Пружинная шайба | 1 |
| 06F | M501411 | Гайка | 1 |
| 07 | 4123645 | Фонарь (передний турн R) | 1 |
| 07A | 4174814 | Лампа (21W) | 1 |
| 07B | 4182178 | Рассеиватель | 1 |
| 08 | 4123644 | Фонарь (передний турн L) | 1 |
| 08A | 4174814 | Лампа (21W) | 1 |
| 08B | 4182178 | Рассеиватель | 1 |
| 09 | 4123422 | Фонарь (клеаранке, стояночный | 2 |
| 09A | 4174815 | Лампа (5W) | 1 |
| 10 | 4174253 | Фонарь (боковой турн) | 2 |
| 10A | 4174816 | Лампа (12W) | 1 |
| 10B | 4182179 | Рассеиватель | 1 |
| 12 | 4149145 | Фонарь задний (правый) | 1 |
| 12A | 4174817 | Лампа (25/10W) | 1 |
| 12B | 4174818 | Лампа (25W) | 2 |
| 12C | 4174819 | Лампа (3W) | 1 |
| 12D | 4182180 | Рассеиватель | 1 |
| 13 | 4149146 | Фонарь задний (левый) | 1 |
| 13A | 4174817 | Лампа (25/10W) | 1 |
| 13B | 4174818 | Лампа (25W) | 2 |
| 13C | 4174819 | Лампа (3W) | 1 |
| 13D | 4182180 | Рассеиватель | 1 |
| 15 | 4185415 | Пластина | 2 |
| 17 | A590105 замена: A590106 | Шайба | 8 |
| 17 | A590106 замена: A590106 | Плоская шайба | 8 |
| 18 | A590905 | Пружинная шайба | 8 |
| 19 | M500504 | Гайка | 8 |
| 20 | 3041212 | Крышка | 2 |
| 22 | 4011946 замена: 4232093 | Сигнализация | 1 |
| 22 | 4232093 замена: 4232093 | Сигнализация | 1 |
| 23 | J900814 | Болт | 1 |
| 24 | A590908 | Пружинная шайба | 1 |
| 25 | A590108 | Шайба | 1 |
| 27 | 4087004 | Виндов-васхер | 1 |
| 27A | 4203595 | Виндов-васхер | 1 |
| 27B | 4107672 замена: 4216876 | Виниловый шланг | 1 |
| 27B | 4107672 замена: 4229427 | Виниловый шланг | 1 |
| 27B | 4107672 замена: 4229428 | Виниловый шланг | 1 |
| 27C | 4107673 | Форсунка | 1 |
| 28A | 4203595 | Виндов-васхер | 1 |
| 28B | 4107673 | Форсунка | 1 |
| 29 | J900612 | Болт | 2 |
| 30 | A590906 | Пружинная шайба | 2 |
| 31 | A590106 | Плоская шайба | 2 |
| 50 | 4104070 | Фонарь (ликенке пластина) | 1 |
| 50A | 4037222 | Лампа | 2 |
| 51 | J900614 | Болт | 2 |
| 52 | A590906 | Пружинная шайба | 2 |
| 53 | A590106 | Плоская шайба | 2 |
| 55 | 4210513 | Кронштейн | 1 |
| 56 | J901025 | Болт | 1 |
| 57 | A590910 | Пружинная шайба | 1 |
| 58 | 4174856 | Фонарь (задний фонарь) | 1 |
| 58A | 4037222 | Лампа | 1 |
| 59 | 4221937 | Жгут проводов | 1 |
| 60 | M500605 | Гайка | 2 |
| 61 | 4223772 | Жгут проводов | 2 |
| 62 | A590106 | Плоская шайба | 8 |
| 63 | A590906 | Пружинная шайба | 8 |
| 64 | J900614 | Болт | 8 |
| 65 | 4229427 | Виниловый шланг | 1 |
| 66 | 4229428 замена: 4254237 | Адаптер | 1 |
| 66 | 4254237 замена: 4229428 | Соединение | 1 |
| 67 | 4216876 | Виниловый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
