Трубопроводы для NPK гидромолот и гидроножницы (3) — HITACHI EX100WD

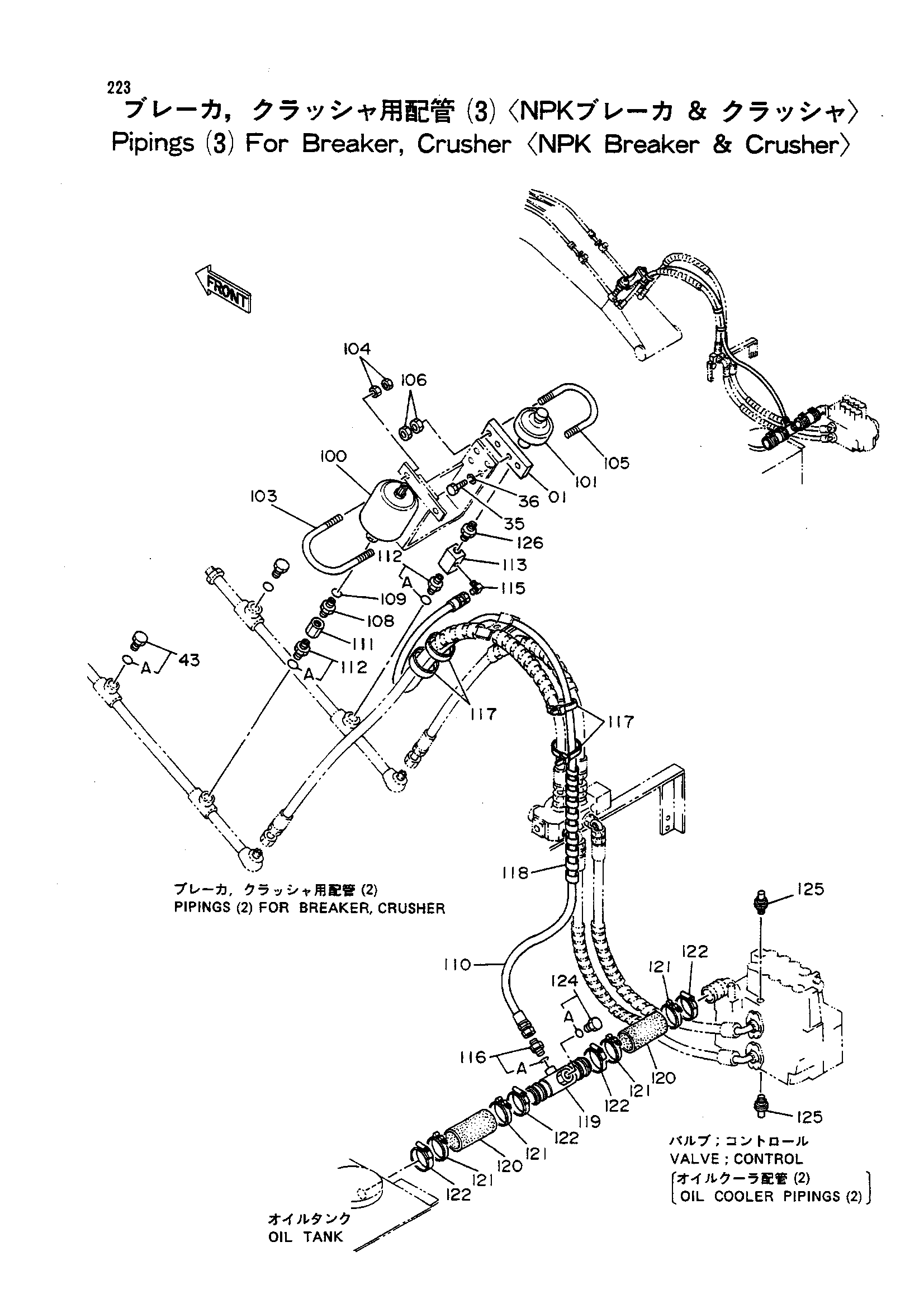

Заводская схема «Трубопроводы для NPK гидромолот и гидроножницы (3)» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4209816 | Кронштейн | 1 |
| 35 | J901020 | Болт | 2 |
| 36 | A590910 | Пружинная шайба | 2 |
| 43 | 4174542 | Пробка | 2 |
| 43A | 4506424 | Уплотнительное кольцо | 1 |
| 100 | 4206667 | Гидроаккумулятор | 1 |
| 101 | 4206669 | Гидроаккумулятор | 1 |
| 103 | 4208961 | U-образный болт | 1 |
| 104 | J950012 | Гайка | 4 |
| 105 | 4199052 | U-образный болт | 1 |
| 106 | J950010 | Гайка | 4 |
| 108 | 4162812 | Адаптер | 1 |
| 108 | 4208244 | Адаптер | 1 |
| 109 | 4509181 | Уплотнительное кольцо | 1 |
| 110 | 4210357 | Шланг | 1 |
| 111 | 94-0678 | Разъём S | 1 |
| 112 | 4208243 | Адаптер | 2 |
| 112A | 4506424 | Уплотнительное кольцо | 1 |
| 113 | 4206361 | Запорный клапан | 1 |
| 115 | 4154656 | Угловой штуцер | 1 |
| 116 | 4200465 | Адаптер | 1 |
| 116A | 957366 | Уплотнительное кольцо | 1 |
| 117 | 4055312 | Ленточный зажим | 10 |
| 118 | 4133527 | Защитный кожух | 1 |
| 119 | 9728687 | Обратная трубка | 1 |
| 120 | 4208486 | Резиновый шланг | 2 |
| 121 | 4156850 | Хомут шланга | 4 |
| 122 | 4504491 | Хомут шланга | 4 |
| 124 | 4174542 | Пробка | 1 |
| 124A | 4506424 | Уплотнительное кольцо | 1 |
| 125 | 4211142 | Предохранительный клапан | 2 |
| 126 | 94-1909 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
