Смещаемый стрела — HITACHI EX100WD

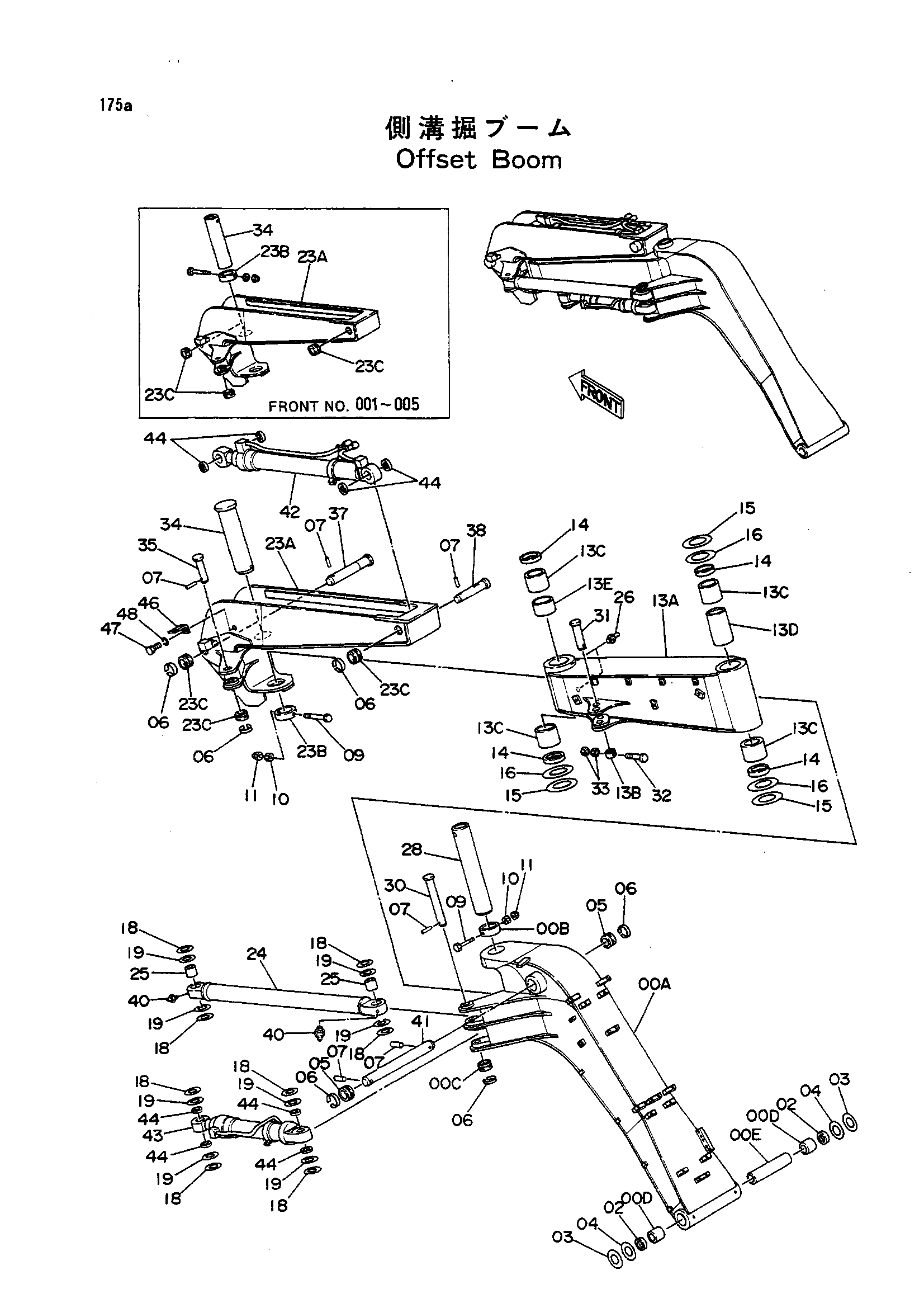

Заводская схема «Смещаемый стрела» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5002056 | Стрела нижний | 1 |
| 00A-E | 9073646 | Стрела нижний в сборе | 1 |
| 00B | 4178803 | Ограничитель | 1 |
| 00C | 4197033 | Ограничитель | 1 |
| 00D | 4196556 | Втулка | 2 |
| 00E | 4196559 | Трубка | 1 |
| 02 | 4065687 | Пылезащитное уплотнение | 2 |
| 03 | 4075359 | Шайба 1.0 | 2 |
| 04 | 4075360 | Шайба 2.0 | 2 |
| 05 | 4197033 | Ограничитель | 2 |
| 06 | 4065688 | Кольцо | 6 |
| 07 | 4065689 | Палец | 6 |
| 09 | J932416 | Болт | 2 |
| 10 | J951024 | Гайка | 2 |
| 11 | M660024 | U-образная гайка | 2 |
| 13A | 6008453 | Стрела верхний | 1 |
| 13A-E | 9073647 | Стрела верхний в сборе | 1 |
| 13B | 4200585 | Ограничитель | 2 |
| 13C | 4178906 | Втулка | 4 |
| 13D | 4202362 | Трубка | 1 |
| 13E | 4202439 | Трубка | 1 |
| 14 | 4178802 | Пылезащитное уплотнение | 4 |
| 15 | 4178907 | Проставка 1.2 | 2 |
| 16 | 4146960 | Проставка 1.0 | 8 |
| 18 | 4179808 | Шайба 2.0 | 4 |
| 19 | 4179807 | Шайба 1.0 | 4 |
| 23A | 6008452 | Стойка гидроцилиндр | 1 |
| 23A-C | 9073648 замена: 3041066 | Стойка в сборе | 1 |
| 23A-C | 9073648 замена: 9078711 | Стойка в сборе | 1 |
| 23A-C | 9078711 | Стойка в сборе | 1 |
| 23B | 4178803 | Ограничитель | 1 |
| 23C | 4197033 | Ограничитель | 3 |
| 24 | 9727891 | Стойка | 1 |
| 25 | 4178714 | Втулка | 2 |
| 26 | J75581 | Штуцер | 2 |
| 28 | 3033355 | Палец | 1 |
| 30 | 3033352 | Палец | 1 |
| 31 | 3033351 | Палец | 1 |
| 32 | J931604 | Болт | 1 |
| 33 | J951016 | Гайка | 2 |
| 34 | 3033356 | Палец | 1 |
| 34 | 3041066 | Палец | 1 |
| 35 | 3033354 | Палец | 1 |
| 37 | 3038186 | Палец | 1 |
| 38 | 3040350 | Палец | 1 |
| 40 | J75481 | Штуцер | 2 |
| 41 | 3037074 замена: 3042879 | Палец | 1 |
| 41 | 3042879 замена: 3042879 | Палец | 1 |
| 42 | 4199485 | Гидроцилиндр рукоять | 1 |
| 43 | 4199486 | Гидроцилиндр OFF комплект | 1 |
| 44 | 4094086 | Пылезащитное уплотнение | 8 |
| 46 | 4224631 | Кронштейн | 1 |
| 47 | J901425 | Болт | 1 |
| 48 | A590914 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
