Основной вал — HITACHI EX100WD

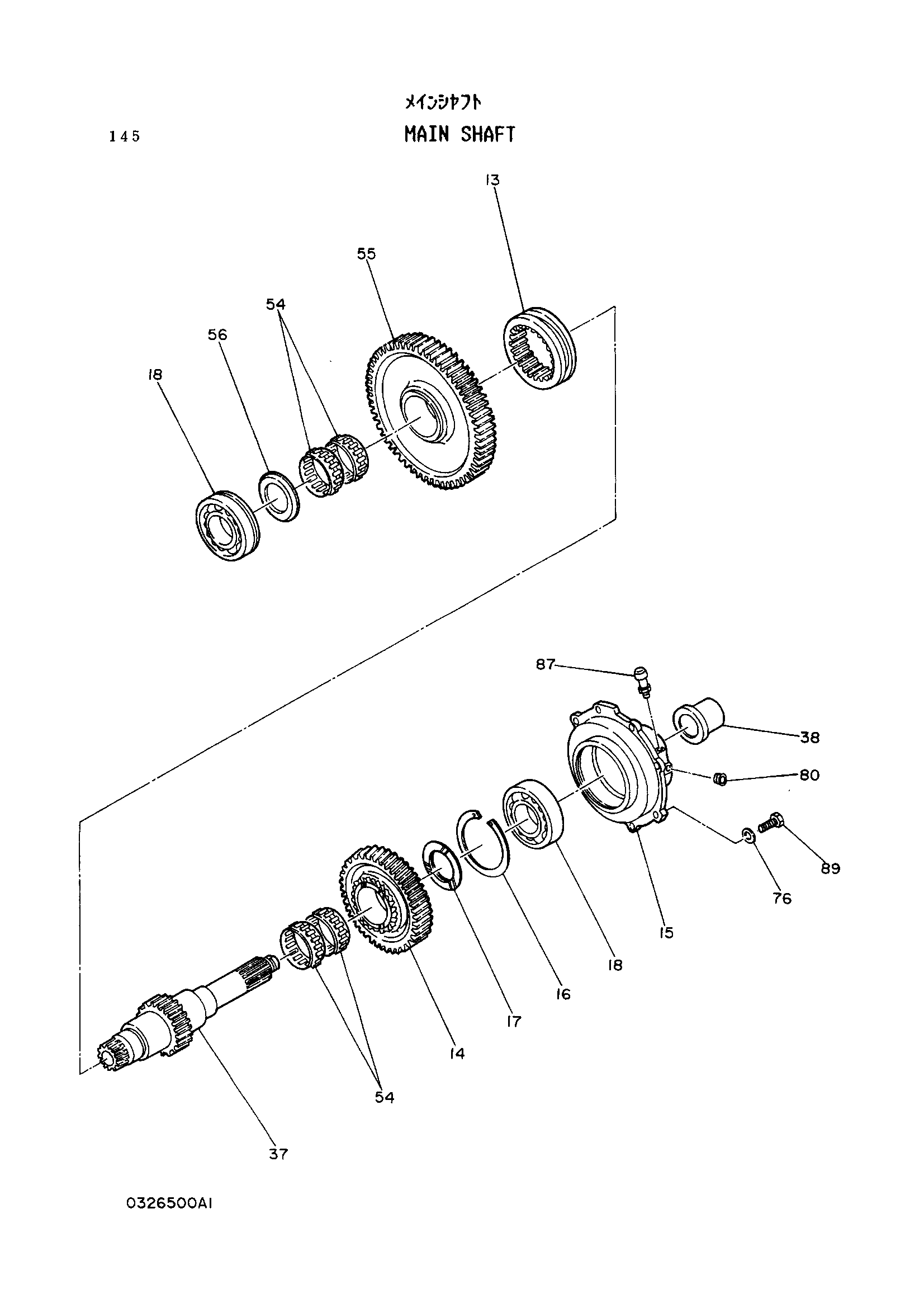

Заводская схема «Основной вал» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | 0326510 | Втулка | 1 |
| 14 | 0326511 | Шестерня | 1 |
| 15 | 0326512 | Крышка | 1 |
| 16 | 0326513 | Стопорное кольцо | 1 |
| 17 | 0326514 | Втулка | 1 |
| 18 | 0326515 | Шариковый подшипник | 2 |
| 37 | 0326520 | Вал | 1 |
| 38 | 0326521 | Втулка | 1 |
| 54 | 0326535 | Игольчатый подшипник | 4 |
| 55 | 0326536 | Шестерня | 1 |
| 56 | 0326537 | Втулка | 1 |
| 76 | 0266643 | Пружинная шайба | 8 |
| 80 | 0268705 | Пробка | 1 |
| 87 | 0326547 | Сапун | 1 |
| 89 | 0266642 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
