Пилотный трубопроводы для запасные педаль <с аутригер> — HITACHI EX100WD

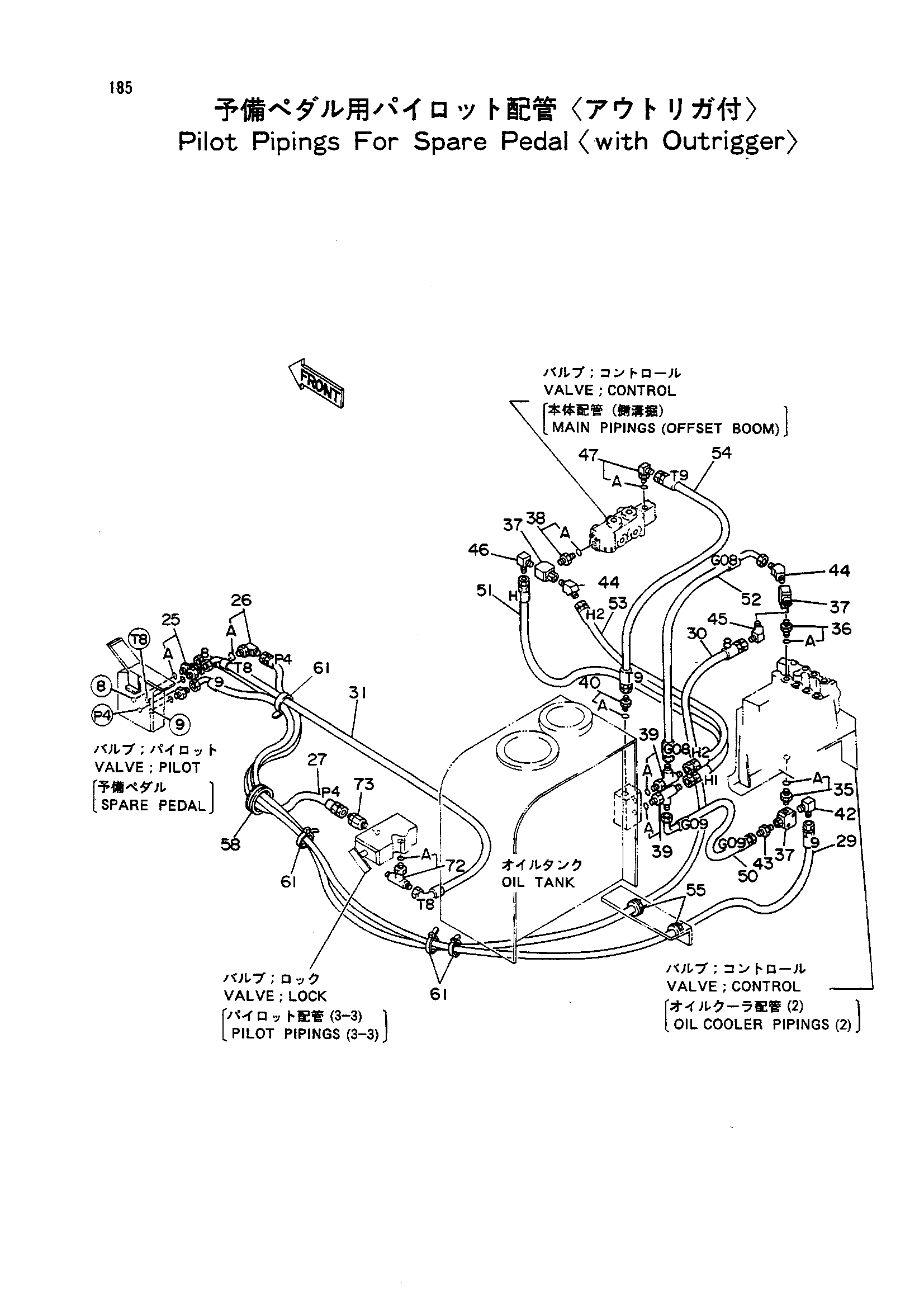

Заводская схема «Пилотный трубопроводы для запасные педаль <с аутригер>» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 25 | 4200467 | Адаптер | 3 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4156434 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4219351 | Нейлоновый шланг (P4) | 1 |
| 29 | 4219353 | Нейлоновый шланг (9) | 1 |
| 30 | 4219354 | Нейлоновый шланг (8) | 1 |
| 31 | 4219355 | Нейлоновый шланг (T8) | 1 |
| 35 | 4219343 | Адаптер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4219344 | Адаптер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4219700 | Челночный клапан | 3 |
| 38 | 4152200 | Адаптер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4203171 | Тройник | 2 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4200465 | Адаптер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4215652 | Угловой штуцер | 1 |
| 43 | 4154651 | Адаптер | 1 |
| 44 | 4154655 | Угловой штуцер | 2 |
| 45 | 4219342 | Угловой штуцер | 1 |
| 46 | 4154656 | Угловой штуцер | 1 |
| 47 | 4154670 | Угловой штуцер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4219359 | Нейлоновый шланг (G09) | 1 |
| 51 | 4219350 | Нейлоновый шланг (H1) | 1 |
| 52 | 4219352 | Нейлоновый шланг (G08) | 1 |
| 53 | 4219349 | Нейлоновый шланг (H2) | 1 |
| 54 | 4219348 | Нейлоновый шланг (T9) | 1 |
| 55 | 4208985 | Резиновая втулка | 2 |
| 58 | 4509404 | Резиновая втулка | 1 |
| 61 | 4055312 | Ленточный зажим | 10 |
| 72 | 4208911 | Тройник | 1 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
| 73 | 4188687 | Фильтр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
