Ход трубопроводы — HITACHI EX100WD

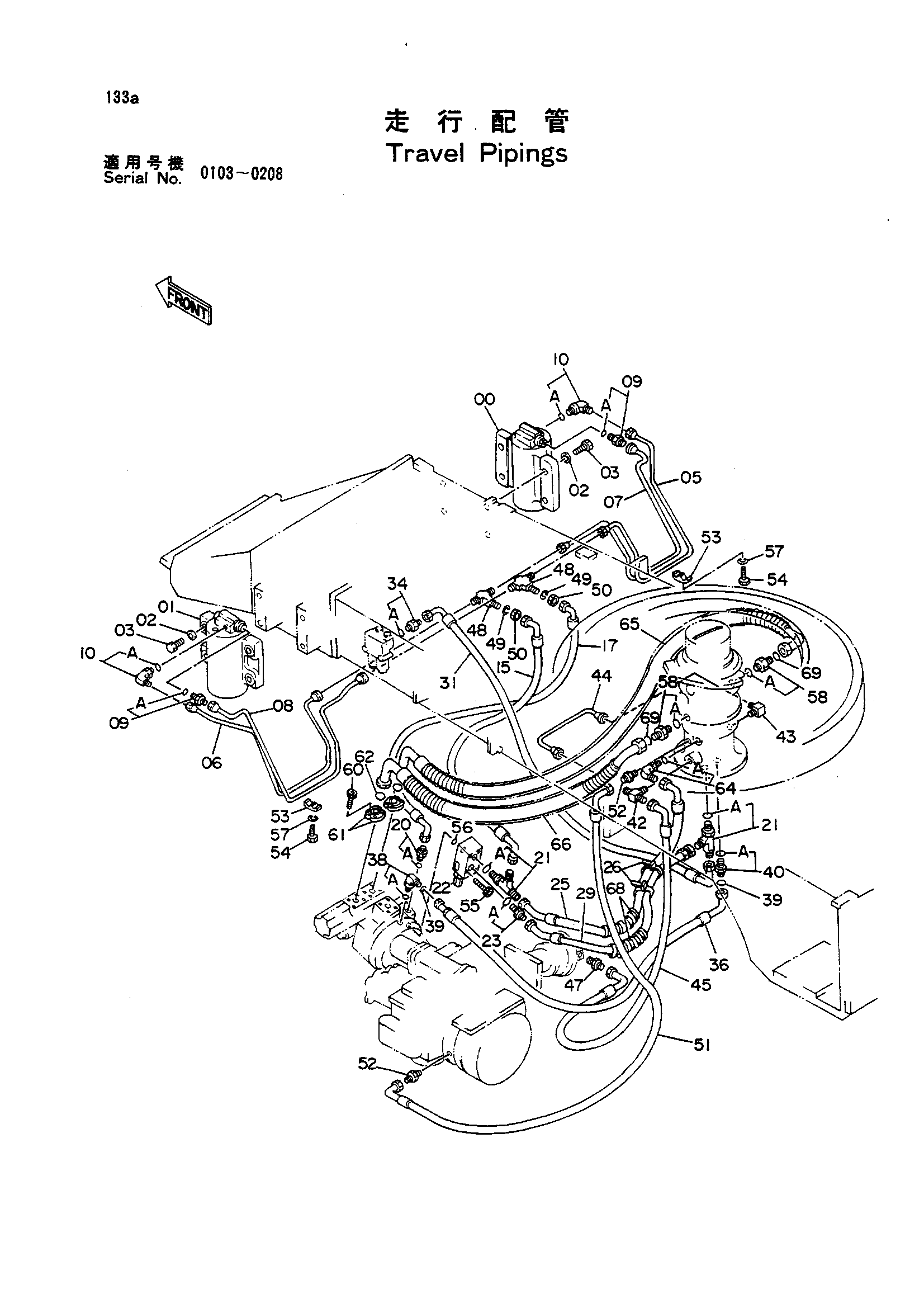

Заводская схема «Ход трубопроводы» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4178119 | Гидроцилиндр. (правый) | 1 |
| 01 | 4178120 | Гидроцилиндр. (левый) | 1 |
| 02 | 4089822 | Шайба | 8 |
| 03 | J932280 | Болт | 8 |
| 05 | 8037218 | Трубка | 1 |
| 06 | 8037219 | Трубка | 1 |
| 07 | 8037220 | Трубка | 1 |
| 08 | 8037221 | Трубка | 1 |
| 09 | 4189438 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4209704 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4209719 | Шланг | 1 |
| 17 | 4209708 | Шланг | 1 |
| 20 | 4200465 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4208909 | Тройник | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4196456 | Клапан | 1 |
| 23 | 4200465 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4209717 | Шланг | 1 |
| 26 | 4055312 | Ленточный зажим | 5 |
| 29 | 4209706 | Шланг | 1 |
| 31 | 4209718 | Шланг | 1 |
| 34 | 4200466 | Адаптер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4209705 | Шланг | 1 |
| 38 | 4200580 | Угловой штуцер | 1 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
| 39 | 4138938 | Уплотнительное кольцо | 2 |
| 40 | 4198407 | Адаптер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4208914 | Тройник | 1 |
| 43 | 4086584 | Угловой штуцер | 1 |
| 44 | 8037281 | Трубка | 1 |
| 45 | 4209753 | Шланг | 1 |
| 47 | 4182731 | Адаптер | 1 |
| 48 | 4215394 | Тройник | 2 |
| 49 | A590912 | Пружинная шайба | 2 |
| 50 | 4209198 | Гайка | 2 |
| 51 | 4209752 | Шланг | 1 |
| 52 | 4182731 | Адаптер | 2 |
| 53 | 4043942 | Хомут трубки | 2 |
| 54 | J900822 | Болт | 2 |
| 55 | M340650 | Болт с внутренним шестигранником | 4 |
| 56 | 4506408 | Уплотнительное кольцо | 1 |
| 57 | A590908 | Пружинная шайба | 2 |
| 58 | 4189619 | Адаптер | 2 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
| 60 | M341240 | Болт с внутренним шестигранником | 8 |
| 61 | 4085560 | Разъёмный фланец | 4 |
| 62 | 966993 | Уплотнительное кольцо | 2 |
| 64 | 4154671 | Угловой штуцер | 1 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 4209709 | Шланг | 1 |
| 66 | 4209710 | Шланг | 1 |
| 68 | 4044420 | Защитный кожух | 5 |
| 69 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
