Система впрыска топлива — HITACHI EX100WD

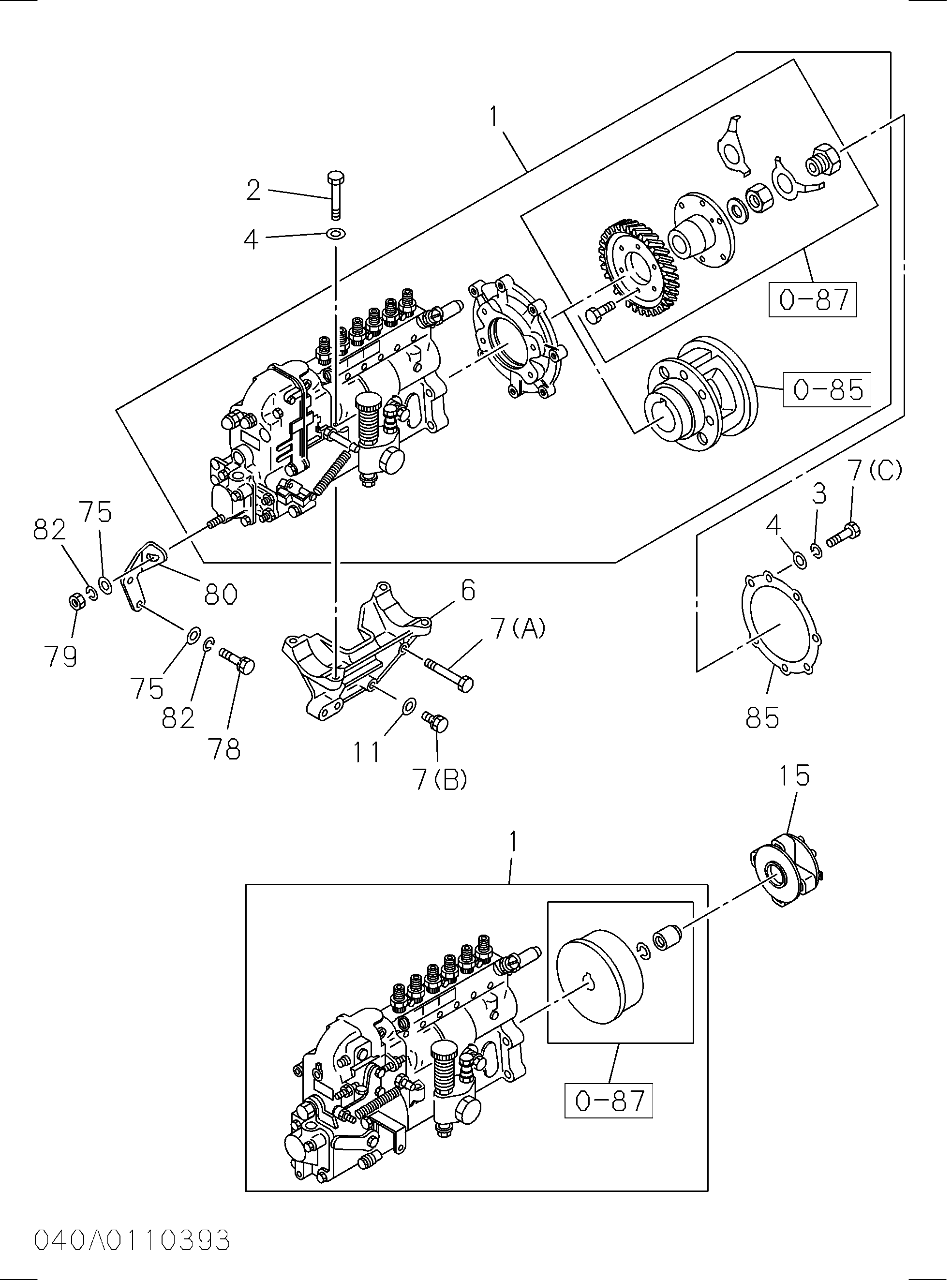

Заводская схема «Система впрыска топлива» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 1156021281 | Насос в сборе впрыск | 1 |
| 2 | 0108108750 | Болт впрыск насос | 4 |
| 4 | 9098519340 | Шайба впрыск насос | 4 |
| 6 | 9197511041 | Кронштейн впрыск насос TO C/BL | 1 |
| 7(A) | 0108060800 | Болт впрыск насос кронштейн | 2 |
| 7(B) | 0500410400 | Болт впрыск насос кронштейн | 2 |
| 11 | 9098518660 | Шайба впрыск насос кронштейн | 2 |
| 15 | 9813800593 | Муфта в сборе впрыск насос | 1 |
| 16 | 1154147112 | Трубка впрыск NO.1 | 1 |
| 17 | 1154138273 | Трубка впрыск NO.2 | 1 |
| 18 | 1154138283 | Трубка впрыск NO.3 | 1 |
| 19 | 1154138293 | Трубка впрыск NO.4 | 1 |
| 20 | 1154138303 | Трубка впрыск NO.5 | 1 |
| 21 | 1154138313 | Трубка впрыск NO.6 | 1 |
| 31 | 8941300743 | Форсунка в сборе впрыск | 6 |
| 32(A) | 1153300941 | Держатель в сборе форсунка | 6 |
| 33 | 5153110270 | Форсунка впрыск | 6 |
| 34 | 1153390090 | Болт проушина, форсунка держатель | 6 |
| 35 | 1153320170 | Гайка форсунка RET, форсунка держатель | 6 |
| 36 | 1153390100 | Прокладка обратный трубка, форсунка держатель | 12 |
| 36 | 9095714080 | Прокладка обратный трубка, форсунка держатель | 0 |
| 36 | 1096300820 | Прокладка обратный трубка, форсунка держатель | 0 |
| 37(A) | 5153320100 | Гайка колпачок, форсунка держатель | 6 |
| 38(A) | 9153390560 | Прокладка колпачок гайка, форсунка держатель | 6 |
| 39(A) | 5153450010 | Винт ADJ, форсунка пружина, форсунка держатель | 6 |
| 41(A) | 5153510010 | Разъём топливный INL, форсунка держатель | 6 |
| 42 | 5153390030 | Прокладка INL разъём, форсунка держатель | 6 |
| 44(A) | 9153430130 | Пружина форсунка, форсунка держатель | 6 |
| 45(A) | 5153410010 | Шток пусх, форсунка держатель | 6 |
| 46 | 9153470030 | Палец форсунка комплект, форсунка держатель | 12 |
| 54 | 9153390510 | Крышка пыль, форсунка держатель | 6 |
| 60 | 9091505080 | Шайба форсунка держатель | 12 |
| 62 | 9091104080 | Гайка форсунка держатель | 12 |
| 66 | 5153150030 | Прокладка впрыск форсунка | 6 |
| 114 | 9154196120 | Зажим впрыск трубка | 4 |
| 122 | 9095245550 | Зажим леак OFF трубка | 1 |
| 133 | 1154124711 | Трубка впрыск форсунка леак OFF | 1 |
| 134 | 1096750371 | Болт соединение, леак OFF трубка | 1 |
| 135 | 9095714080 | Прокладка соединение болт, леак OFF трубка | 2 |
| 139 | 9153390570 | Шайба форсунка пружина, форсунка держатель | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
