Каталог запчастей HITACHI
Механизм поворота — HITACHI EX100WD

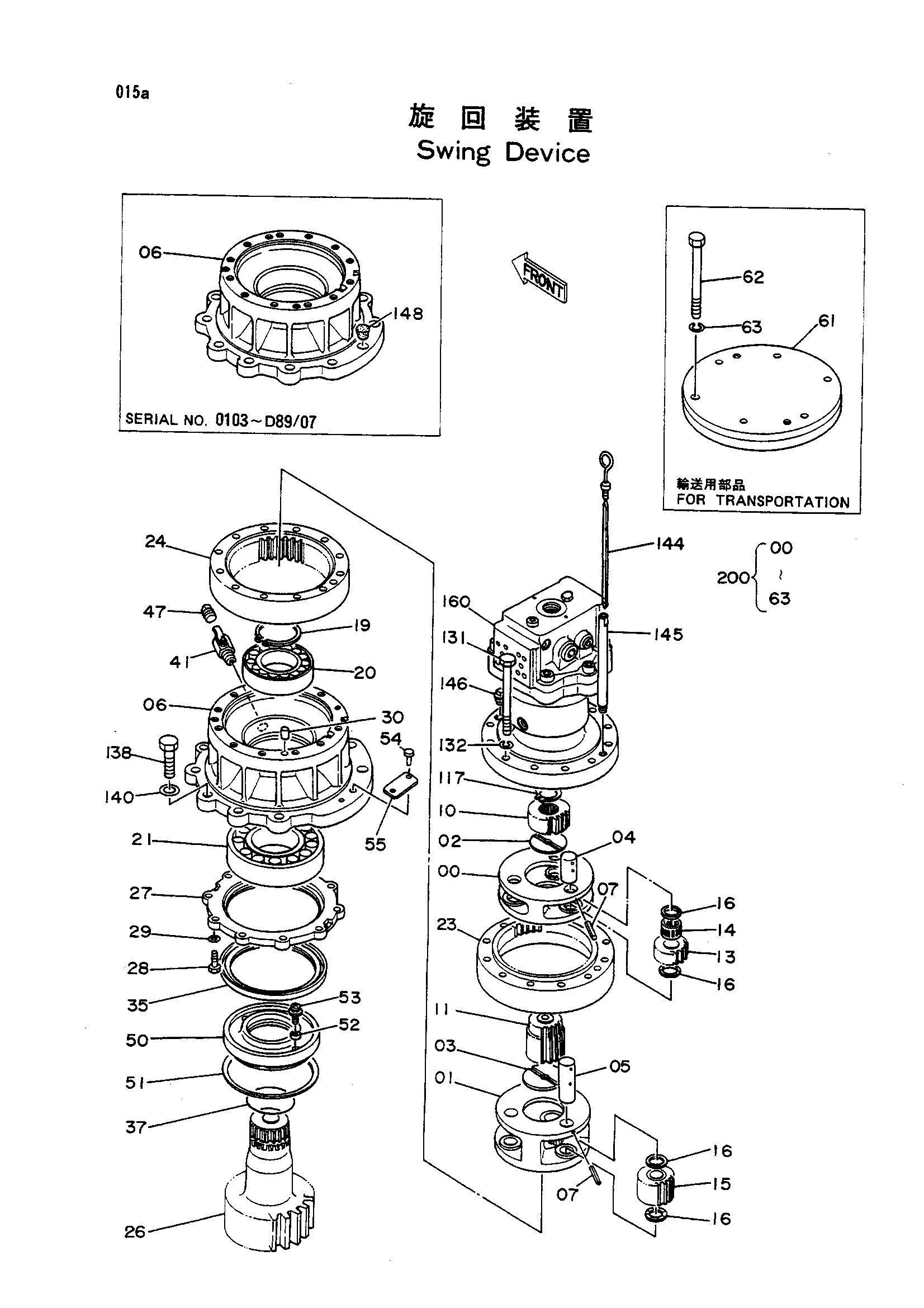

Заводская схема «Механизм поворота» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2023962 | Водило | 1 |
| 01 | 2024894 | Водило | 1 |
| 02 | 4176070 | Упорная пластина | 1 |
| 03 | 4195372 | Упорная пластина | 1 |
| 04 | 4186262 | Палец | 3 |
| 05 | 4207801 | Палец | 3 |
| 06 | 1010887 замена: 1015518 | Корпус | 1 |
| 06 | 1015518 замена: 1015518 | Корпус | 1 |
| 07 | 4063351 | Пружинный штифт | 6 |
| 10 | 3037606 | Солнечная шестерня | 1 |
| 11 | 3038482 | Солнечная шестерня | 1 |
| 13 | 3037605 | Планетарная шестерня | 3 |
| 14 | 4184840 | Игольчатый подшипник | 3 |
| 15 | 9727159 | Планетарная шестерня | 3 |
| 16 | 4176071 | Упорная пластина | 12 |
| 19 | 991350 | Стопорное кольцо | 1 |
| 20 | 969154 | Подшипник. спх.рол. | 1 |
| 21 | 4001398 | Подшипник. спх.рол. | 1 |
| 23 | 2024895 | Шестерня интернал | 1 |
| 24 | 2023961 | Шестерня интернал | 1 |
| 26 | 2023963 | Вал проп | 1 |
| 27 | 3037604 | Крышка | 1 |
| 28 | J901032 | Болт | 10 |
| 29 | A590910 | Пружинная шайба | 10 |
| 30 | J401232 | Установочный штифт | 2 |
| 35 | 4198921 замена: 4250325 | Масляное уплотнение | 1 |
| 35 | 4250325 замена: 4198921 | Масляное уплотнение | 1 |
| 37 | A811095 | Уплотнительное кольцо | 1 |
| 41 | 4194712 | Кран | 1 |
| 47 | 94-2024 | Пробка | 1 |
| 50 | 3038685 | Втулка | 1 |
| 51 | 4204074 | Стопорное кольцо | 1 |
| 52 | 4204644 | Магнит | 2 |
| 53 | 4204645 | Винт | 2 |
| 54 | M492564 | Приводной винт | 2 |
| 55 | 3053093 | Информационная табличка | 1 |
| 61 | 8049278 | Крышка(для транспортировка) | 1 |
| 62 | J901412 | Болт(для транспортировка) | 6 |
| 63 | A590914 | Пружинная шайба | 6 |
| 117 | 991342 | Стопорное кольцо | 1 |
| 131 | J901412 | Болт | 12 |
| 132 | A590914 | Пружинная шайба | 12 |
| 138 | J932065 | Болт | 10 |
| 140 | 4018545 | Шайба | 10 |
| 144 | 3035979 замена: 3043290 | Указатель уровня | 1 |
| 144 | 3043290 замена: 3043290 | Указатель уровня | 1 |
| 145 | 4191881 | Трубка | 1 |
| 145 | 4228687 | Трубка | 1 |
| 146 | 94-2024 | Пробка | 1 |
| 148 | 456336 | Пробка | 2 |
| 160 | 4199024 замена: 4157562 | Гидромотор | 1 |
| 160 | 4199024 замена: 4187308 | Гидромотор | 1 |
| 160 | 4199024 замена: 4189537 | Гидромотор | 1 |
| 160 | 4199024 замена: 4223584 | Гидромотор | 1 |
| 160 | 4199024 замена: 4224917 | Гидромотор | 1 |
| 160 | 4199024 замена: 4228687 | Гидромотор | 1 |
| 160 | 4199024 замена: 8042184 | Гидромотор | 1 |
| 160 | 4199024 замена: 8042185 | Гидромотор | 1 |
| 160 | 4224917 | Гидромотор | 1 |
| 200 | 9097684 | Механизм поворота(без гидромотор) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
