Отопитель трубопроводы — HITACHI EX100WD

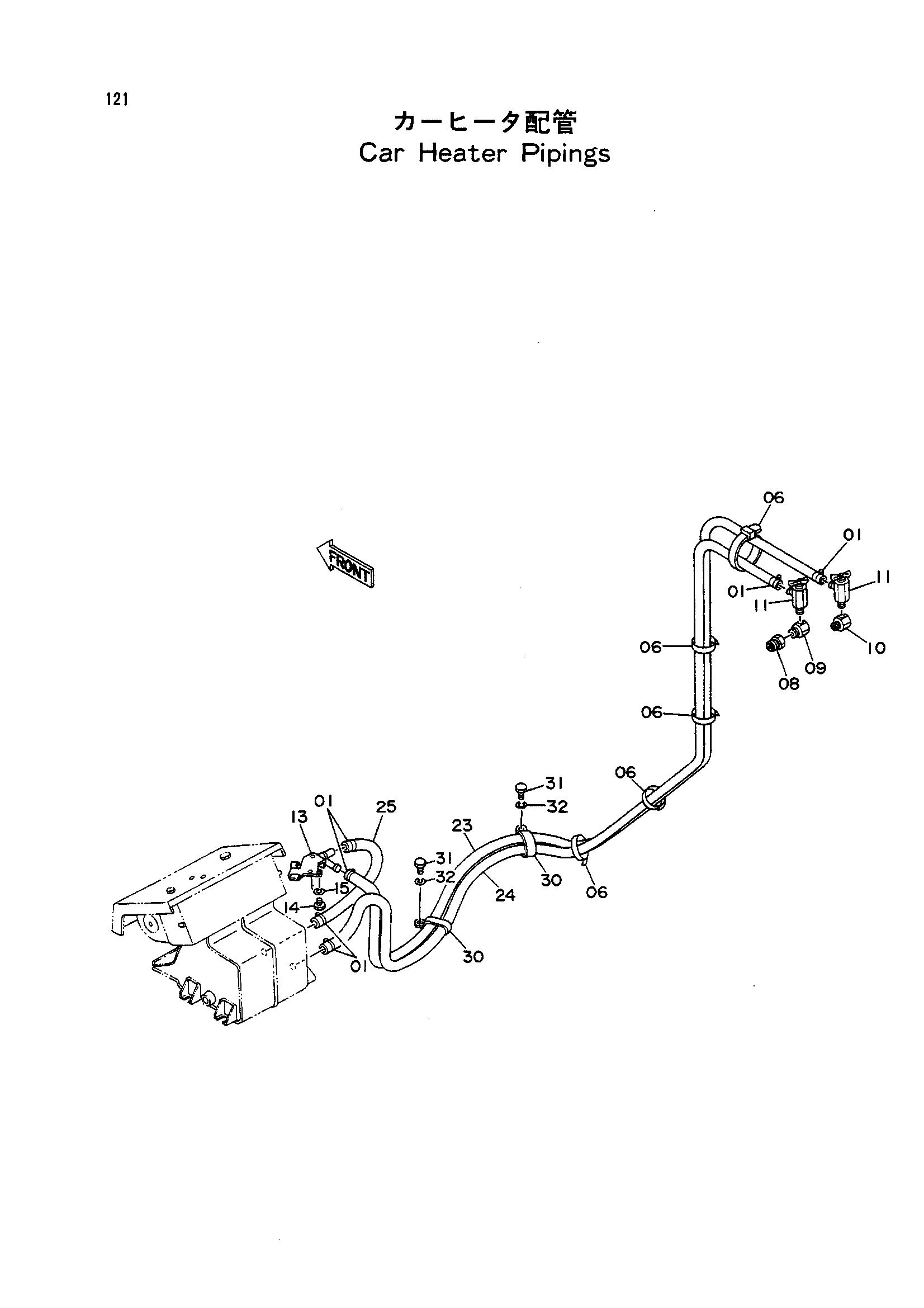

Заводская схема «Отопитель трубопроводы» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4507228 | Хомут шланга | 6 |
| 06 | 4055312 | Ленточный зажим | 5 |
| 08 | 4062964 | Адаптер | 1 |
| 09 | 4062965 | Адаптер | 1 |
| 10 | 4062963 | Адаптер | 1 |
| 11 | 4507979 | Клапан | 2 |
| 13 | 4195823 | Кран | 1 |
| 14 | M430416 | Винт | 2 |
| 15 | A590904 | Пружинная шайба | 2 |
| 23 | 4106495 | Резиновый шланг | 1 |
| 24 | 4056522 | Резиновый шланг | 1 |
| 25 | 4210484 | Водяной шланг | 1 |
| 30 | 4190266 | Зажим | 2 |
| 31 | J901016 | Болт | 2 |
| 32 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
