Гидрораспределитель (1/5) — HITACHI EX100WD

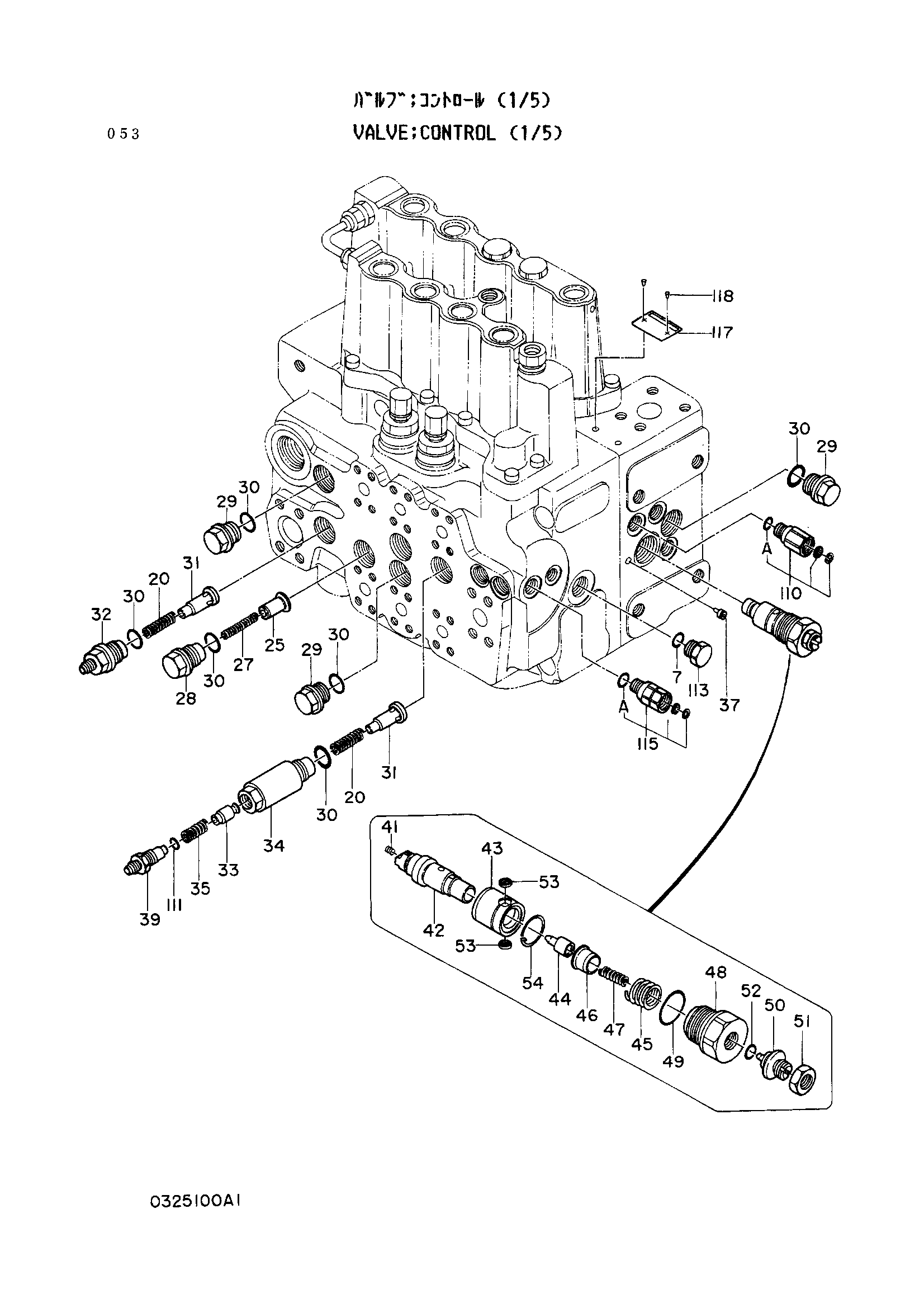

Заводская схема «Гидрораспределитель (1/5)» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4191114 | Гидрораспределитель (1/5) | 1 | |
| 7 | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 0309413 | Пружина | 2 |
| 25 | 0309417 | Клапан | 2 |
| 27 | 0309419 | Пружина | 2 |
| 28 | 0309420 | Пробка | 2 |
| 29 | 0309421 | Пробка | 3 |
| 30 | 0309422 | Уплотнительное кольцо | 7 |
| 31 | 0309423 | Клапан | 2 |
| 32 | 0309424 | Адаптер | 1 |
| 33 | 0309425 | Клапан | 1 |
| 34 | 0325107 | Адаптер | 1 |
| 35 | 0309427 | Пружина | 1 |
| 39 | 0325108 | Адаптер | 1 |
| 41 | 0309430 | Винт | 1 |
| 42 | 0309431 | Клапан | 1 |
| 43 | 0328503 | Втулка | 1 |
| 44 | 0309433 | Клапан | 1 |
| 45 | 0309434 | Пружина | 1 |
| 46 | 0309435 | Сиденье | 1 |
| 47 | 0309436 | Пружина | 1 |
| 48 | 0309437 | Корпус | 1 |
| 49 | 0209322 | Уплотнительное кольцо | 1 |
| 50 | 0309438 | Винт | 1 |
| 51 | 0309439 | Гайка | 1 |
| 52 | 0309440 | Уплотнительное кольцо | 1 |
| 53 | 0328505 | Фильтр | 2 |
| 54 | 0328504 | Стопорное кольцо | 1 |
| 110 | 0328506 | Адаптер | 1 |
| 110A | 957366 | Уплотнительное кольцо | 1 |
| 111 | 957366 | Уплотнительное кольцо | 1 |
| 113 | 0309463 | Пробка | 1 |
| 115 | 0309465 | Адаптер | 1 |
| 115A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
