Двигатель — HITACHI EX100WD

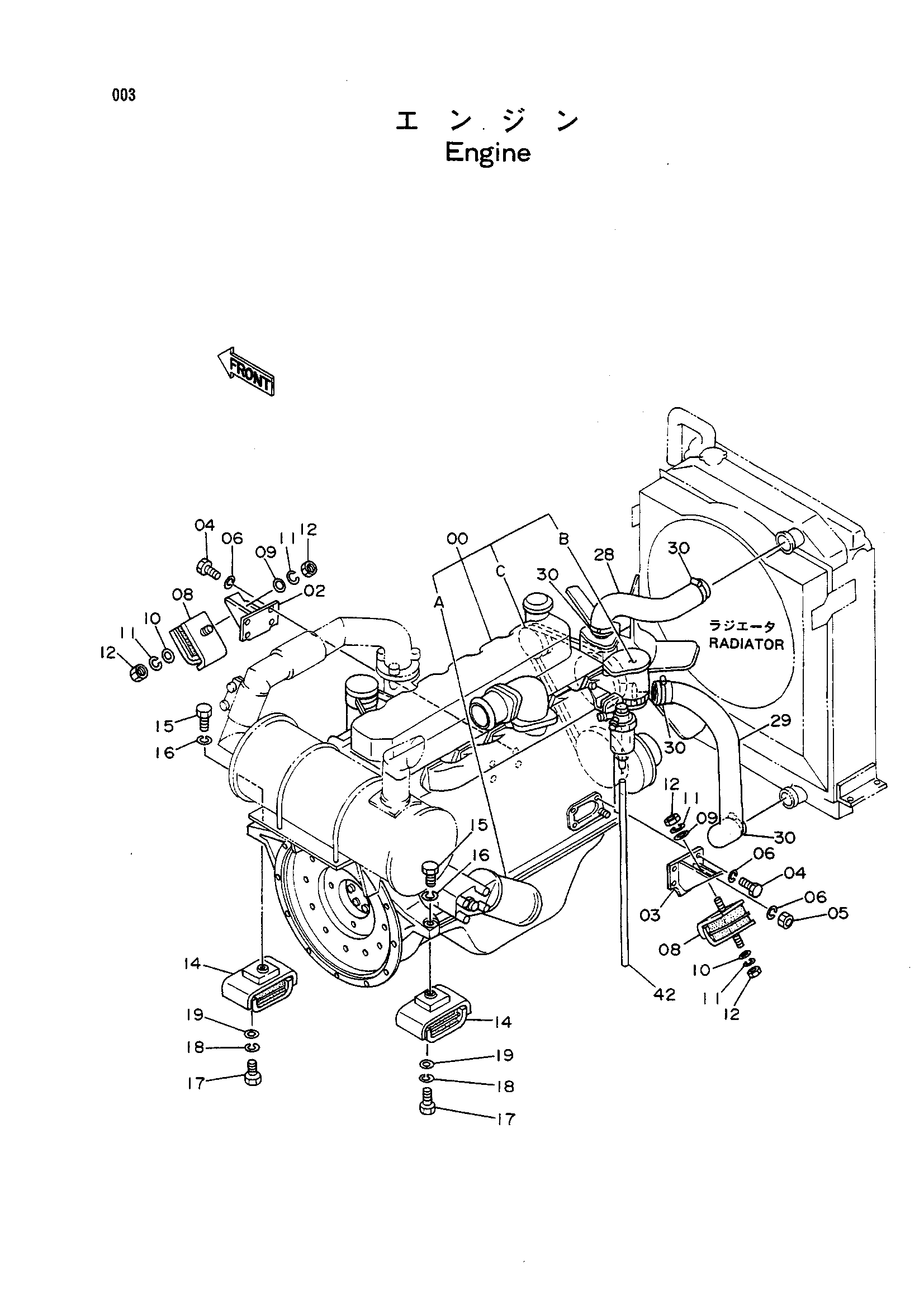

Заводская схема «Двигатель» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189704 | Двигатель | 1 |
| 00A | 4206079 | Масляный фильтр | 1 |
| 00B | 4206080 | Топливный фильтр | 1 |
| 00C | 4218253 | Ремень вентилятор (1=2 детали) | 1 |
| 02 | 8021976 | Кронштейн | 1 |
| 03 | 8021977 | Кронштейн | 1 |
| 04 | M111025 | Болт | 7 |
| 05 | M511008 | Гайка | 1 |
| 06 | A590910 | Пружинная шайба | 8 |
| 08 | 4123994 | Резиновая прокладка | 2 |
| 09 | A590114 | Шайба | 2 |
| 10 | 4114404 | Шайба | 2 |
| 11 | A590914 | Пружинная шайба | 4 |
| 12 | J950014 | Гайка | 4 |
| 14 | 4123995 | Резиновая прокладка | 2 |
| 15 | J931865 | Болт | 2 |
| 16 | A590918 | Пружинная шайба | 2 |
| 17 | J901635 | Болт | 4 |
| 18 | A590916 | Пружинная шайба | 4 |
| 19 | 4114405 | Шайба | 4 |
| 28 | 3033624 | Водяной шланг | 1 |
| 29 | 2023602 | Шланг | 1 |
| 30 | 4504199 | Хомут шланга | 4 |
| 42 | 4171509 | Виниловый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
