Вентилятор и ремень вентилятора — HITACHI EX100WD

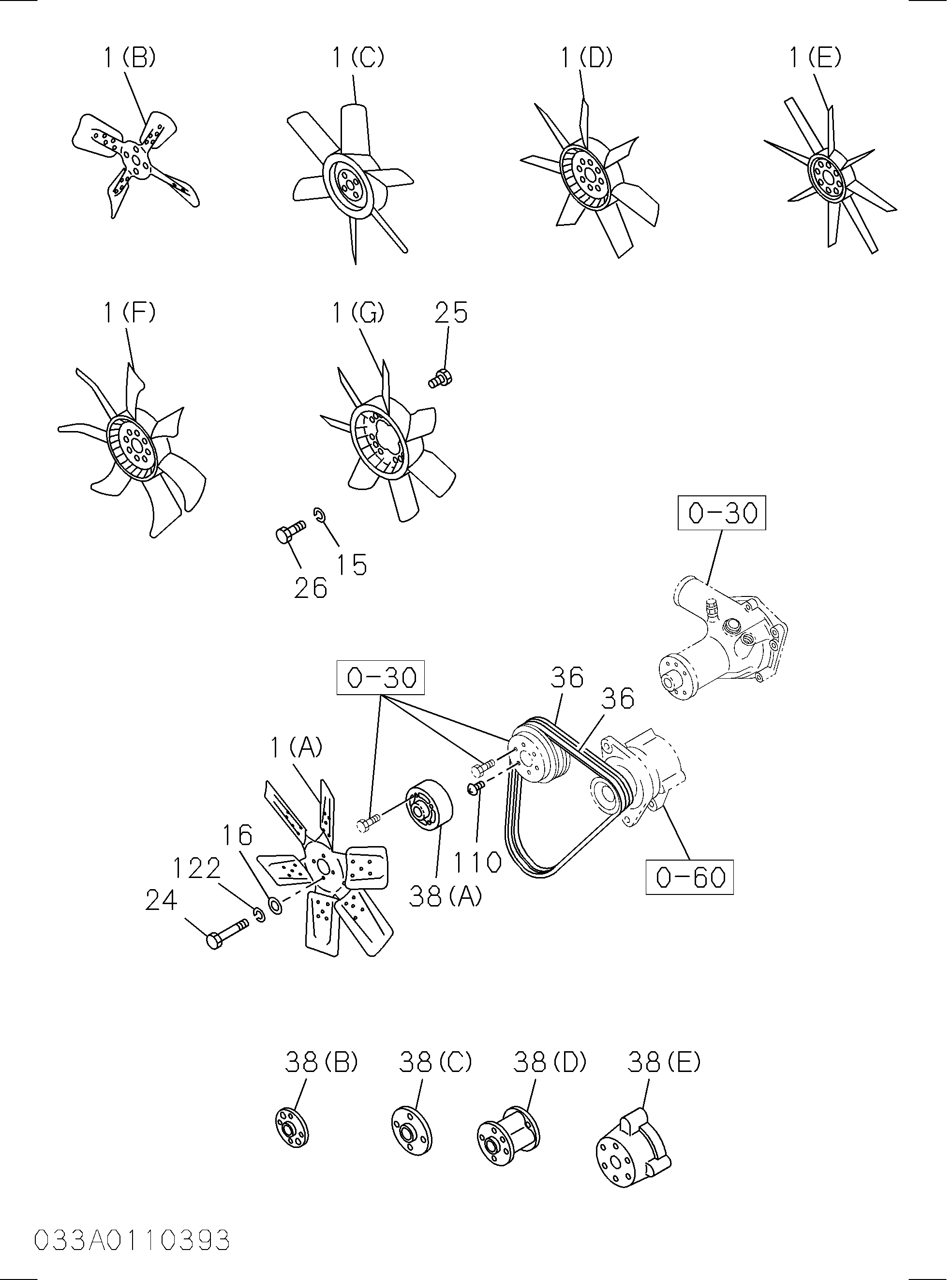

Заводская схема «Вентилятор и ремень вентилятора» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1(G) | 1136601550 | Вентилятор охлаждение | 1 |
| 15 | 9091506100 | Шайба LK, охлаждение вентилятор | 6 |
| 24 | 9010660650 | Болт вентилятор | 6 |
| 24 | 9020610200 | Болт вентилятор | 4 |
| 25 | 9020610200 | Болт адаптер | 4 |
| 26 | 9010660650 | Болт вентилятор TO CLU | 6 |
| 36 | 1136712830 | Ремень охлаждение вентилятор | 1 |
| 38(E) | 1136420080 | Проставка вентилятор | 1 |
| 70 | 9991104120 | Гайка ADJ пластина, генератор | 1 |
| 71(B) | 1090091141 | Болт ADJ пластина, генератор | 1 |
| 80(C) | 1136741181 | Пластина ADJ | 1 |
| 81 | 1136741610 | Деталь слидинг | 1 |
| 86 | 0500410250 | Болт ADJ | 1 |
| 86 | 0286810250 | Болт ADJ | 1 |
| 88 | 9091607120 | Шайба PL, ADJ пластина | 1 |
| 88 | 9091607120 | Шайба PL, ADJ пластина | 2 |
| 94 | 9091505120 | Шайба LK, ADJ пластина | 1 |
| 122 | 9091506100 | Шайба LK, вентилятор | 4 |
| 122 | 9091506100 | Шайба LK, вентилятор | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
