Управление секция — HITACHI EX100WD

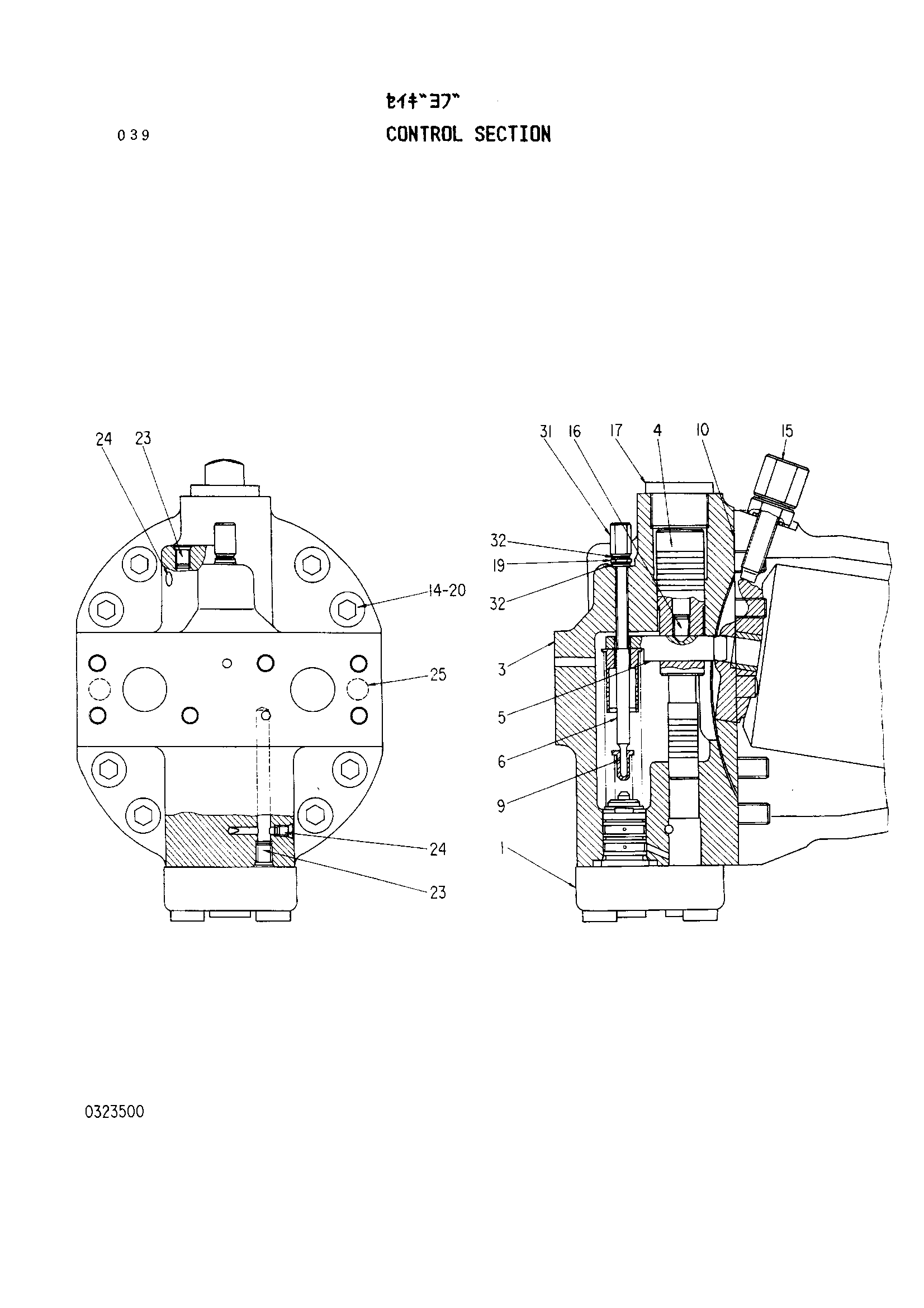

Заводская схема «Управление секция» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4213098 | Управление секция | 1 | |
| 1 | 4213099 | Управление деталь | 1 |
| 6 | 0323501 | Винт регулировочный | 1 |
| 9 | 0264003 | Седло пружины | 1 |
| 10 | 0323502 | Манжета | 1 |
| 14 | 0231017 | Болт с внутренним шестигранником | 8 |
| 15 | 4213100 | Регулировка винт деталь | 1 |
| 17 | 0254104 | Пробка | 1 |
| 19 | 0264010 | Гайка | 1 |
| 20 | 0230124 | Пружинная шайба | 8 |
| 25 | 0254107 | Палец | 2 |
| 31 | 0264011 | Гайка колпачок | 1 |
| 32 | 0230814 | Уплотнение фастенер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
