Управление двигателем рычаг (2) — HITACHI EX100WD

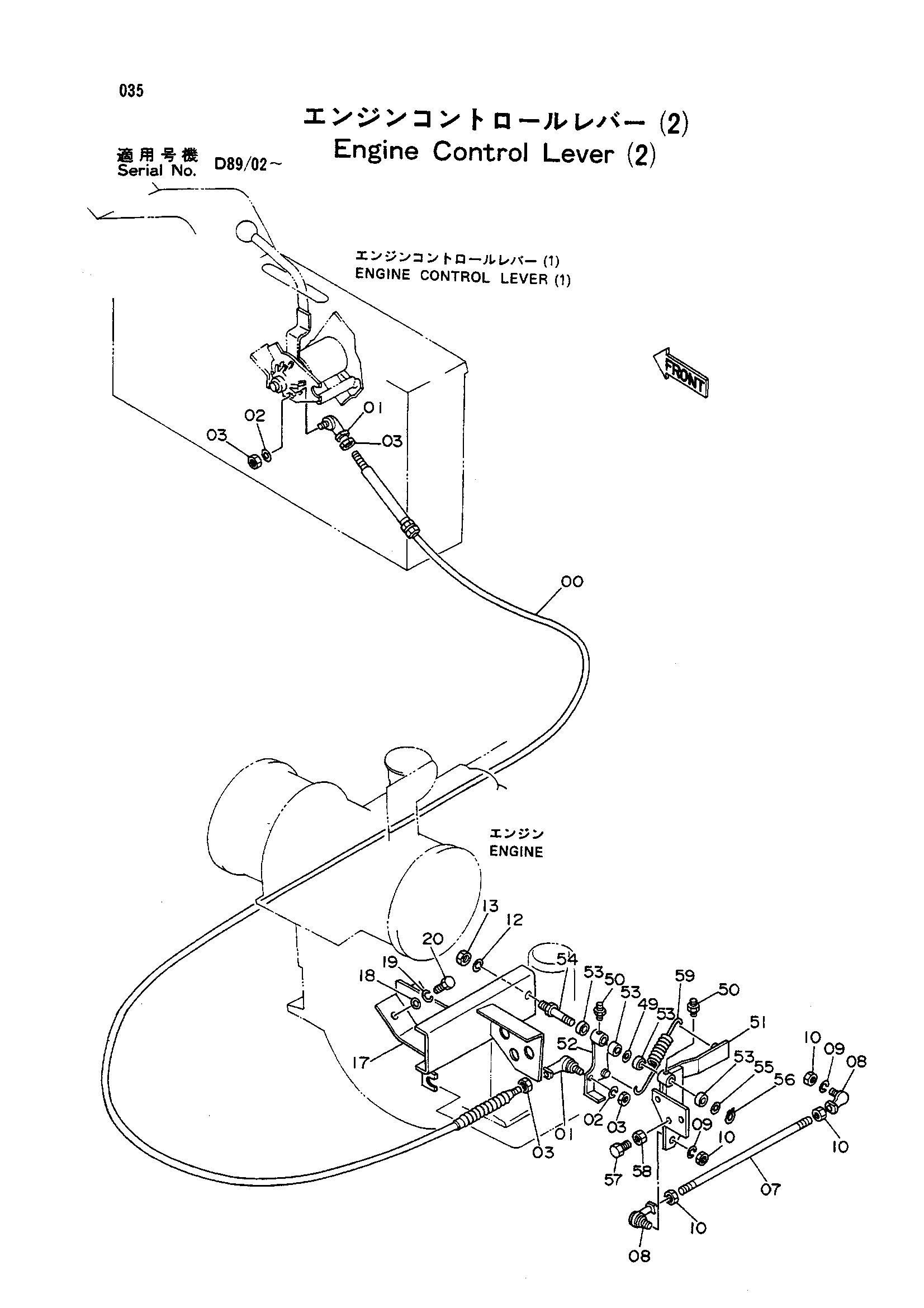

Заводская схема «Управление двигателем рычаг (2)» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4226648 | Трос управления | 1 |
| 01 | 4056016 | Шарнир | 2 |
| 02 | A590905 | Пружинная шайба | 2 |
| 03 | M500504 | Гайка | 4 |
| 07 | 4210297 | Шток | 1 |
| 08 | 4056017 | Шарнир | 2 |
| 09 | A590906 | Пружинная шайба | 2 |
| 10 | M500605 | Гайка | 4 |
| 12 | A590914 | Пружинная шайба | 1 |
| 13 | J952014 | Гайка | 1 |
| 17 | 7020028 | Кронштейн | 1 |
| 18 | A590110 | Плоская шайба | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 20 | J901025 | Болт | 2 |
| 49 | 4247909 | Регулировочная шайба | 1 |
| 50 | J75481 | Штуцер | 2 |
| 51 | 7021366 | Рычаг | 1 |
| 52 | 8045920 | Рычаг | 1 |
| 53 | 4063694 | Игольчатый подшипник | 4 |
| 54 | 4247162 | Палец | 1 |
| 55 | A590116 | Плоская шайба | 1 |
| 56 | 991339 | Стопорное кольцо | 1 |
| 57 | 4188376 | Механизм натяжения | 3 |
| 58 | 4122395 | Гайка | 3 |
| 59 | 4188375 | Пружина растяжения | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
