Воздушный фильтр — HITACHI EX100WD

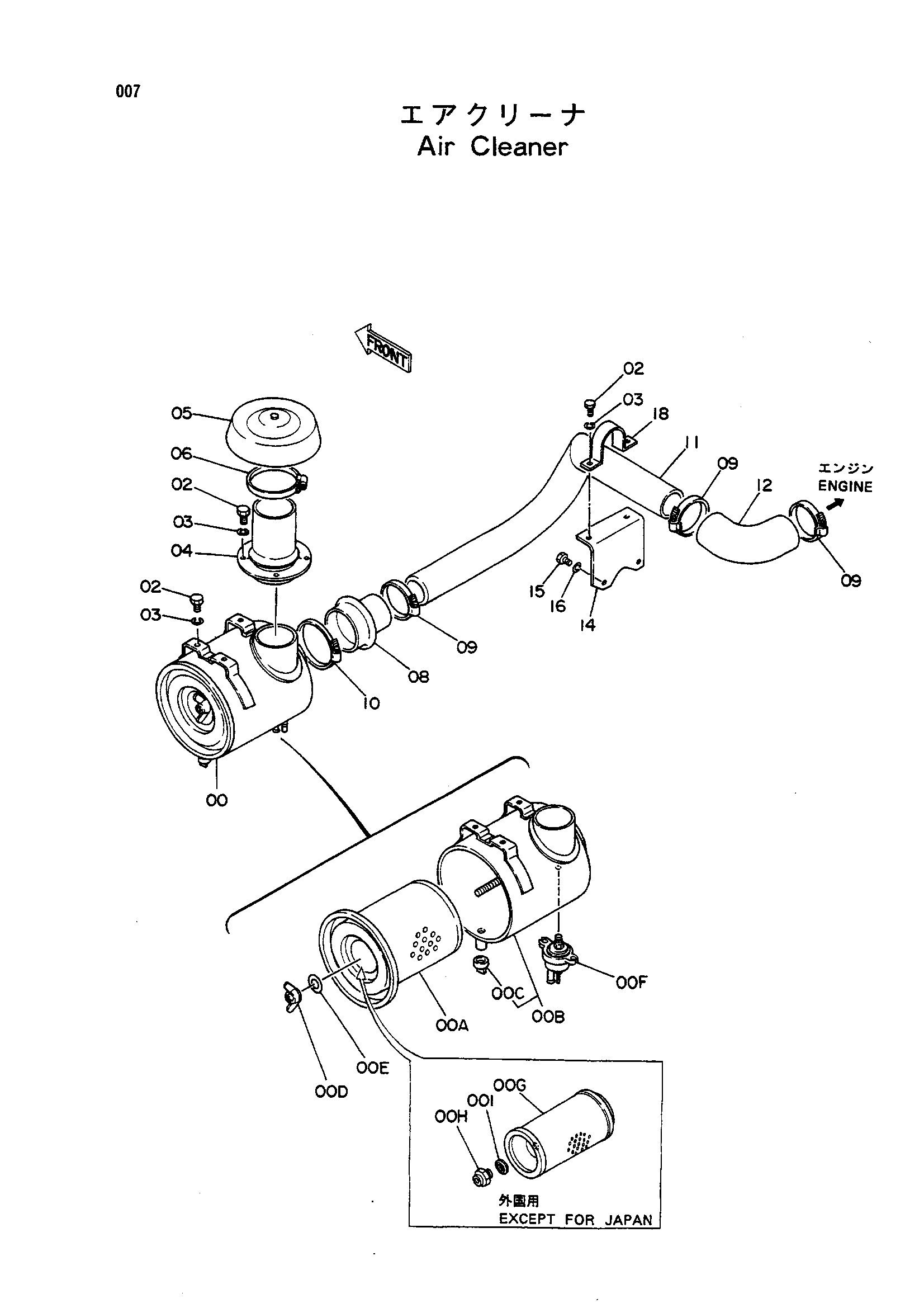

Заводская схема «Воздушный фильтр» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4206098 | Элемент | 1 |
| 00A-F | 4178600 | Фильтр воздушный(для джапан) | 1 |
| 00A-I | 4209599 | Фильтр воздушный(екскепт для джапан) | 1 |
| 00B | 4206551 | Корпус | 1 |
| 00C | 4206552 | Клапан | 1 |
| 00D | 4206553 | Гайка винг | 1 |
| 00E | 4206554 | Манжета | 1 |
| 00F | 4148963 | Индикатор | 1 |
| 00G | 4209588 | Элемент(екскепт для джапан) | 1 |
| 00H | 4178406 | Гайка(екскепт для джапан) | 1 |
| 00I | 4178404 | Манжета(екскепт для джапан) | 1 |
| 02 | J901020 | Болт | 9 |
| 03 | A590910 | Пружинная шайба | 9 |
| 04 | 8034717 | Трубка | 1 |
| 05 | 4188642 | Колпачок | 1 |
| 06 | 4507397 | Хомут шланга | 1 |
| 08 | 4215192 замена: 4505406 | Воздушный шланг | 1 |
| 08 | 4505406 замена: 4215192 | Резиновый шланг | 1 |
| 09 | 4507512 | Хомут шланга | 3 |
| 10 | 4507397 | Хомут шланга | 1 |
| 11 | 8036625 | Трубка впускной | 1 |
| 12 | 984204 | Резиновый шланг | 1 |
| 14 | 3027134 | Кронштейн | 1 |
| 15 | J900820 | Болт | 2 |
| 16 | A590908 | Пружинная шайба | 2 |
| 18 | 4000909 | Хомут трубки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
