Масляный радиатор трубопроводы (3) — HITACHI EX100WD

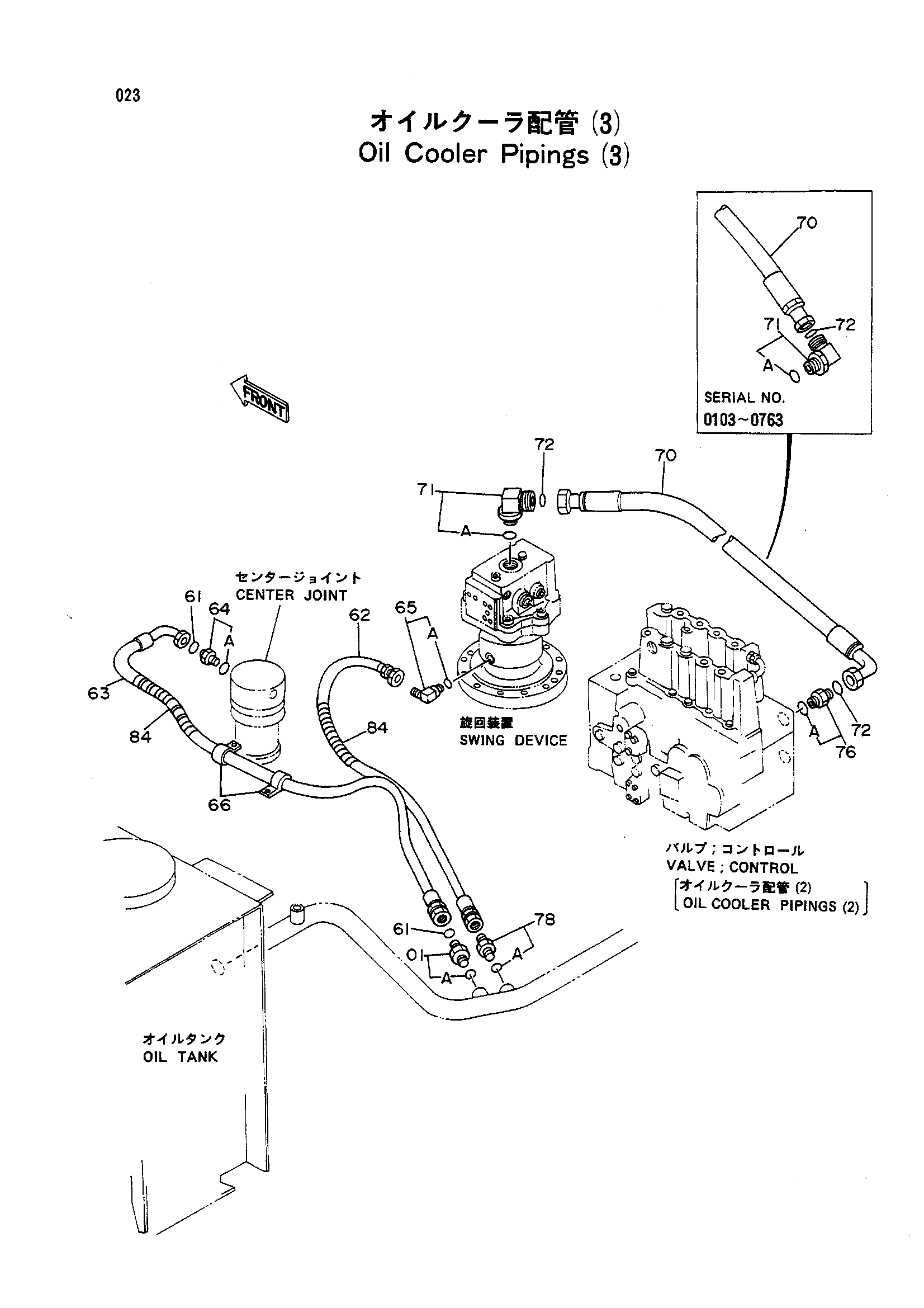

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4198407 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4138938 | Уплотнительное кольцо | 2 |
| 62 | 4208451 | Нейлоновый шланг | 1 |
| 63 | 4210355 замена: 4226332 | Нейлоновый шланг | 1 |
| 63 | 4226332 замена: 4210355 | Шланг | 1 |
| 64 | 4189602 | Адаптер | 1 |
| 64A | 4506418 | Уплотнительное кольцо | 1 |
| 65 | 4154671 | Угловой штуцер | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4190273 | Зажим | 2 |
| 66 | 4190277 | Зажим | 2 |
| 70 | 4203133 | Шланг | 1 |
| 70 | 4223584 | Шланг | 1 |
| 71 | 4157562 | Угловой штуцер | 1 |
| 71 | 4198799 | Угловой штуцер | 2 |
| 71A | 4506424 | Уплотнительное кольцо | 1 |
| 71A | 4506429 | Уплотнительное кольцо | 1 |
| 72 | 4187308 | Уплотнительное кольцо | 2 |
| 72 | 4187328 | Уплотнительное кольцо | 2 |
| 76 | 4189537 | Адаптер | 1 |
| 76A | 4506429 | Уплотнительное кольцо | 1 |
| 78 | 4190244 | Угловой штуцер | 1 |
| 78A | 4509180 | Уплотнительное кольцо | 1 |
| 84 | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
