Стояночный тормоз управление — HITACHI EX100WD

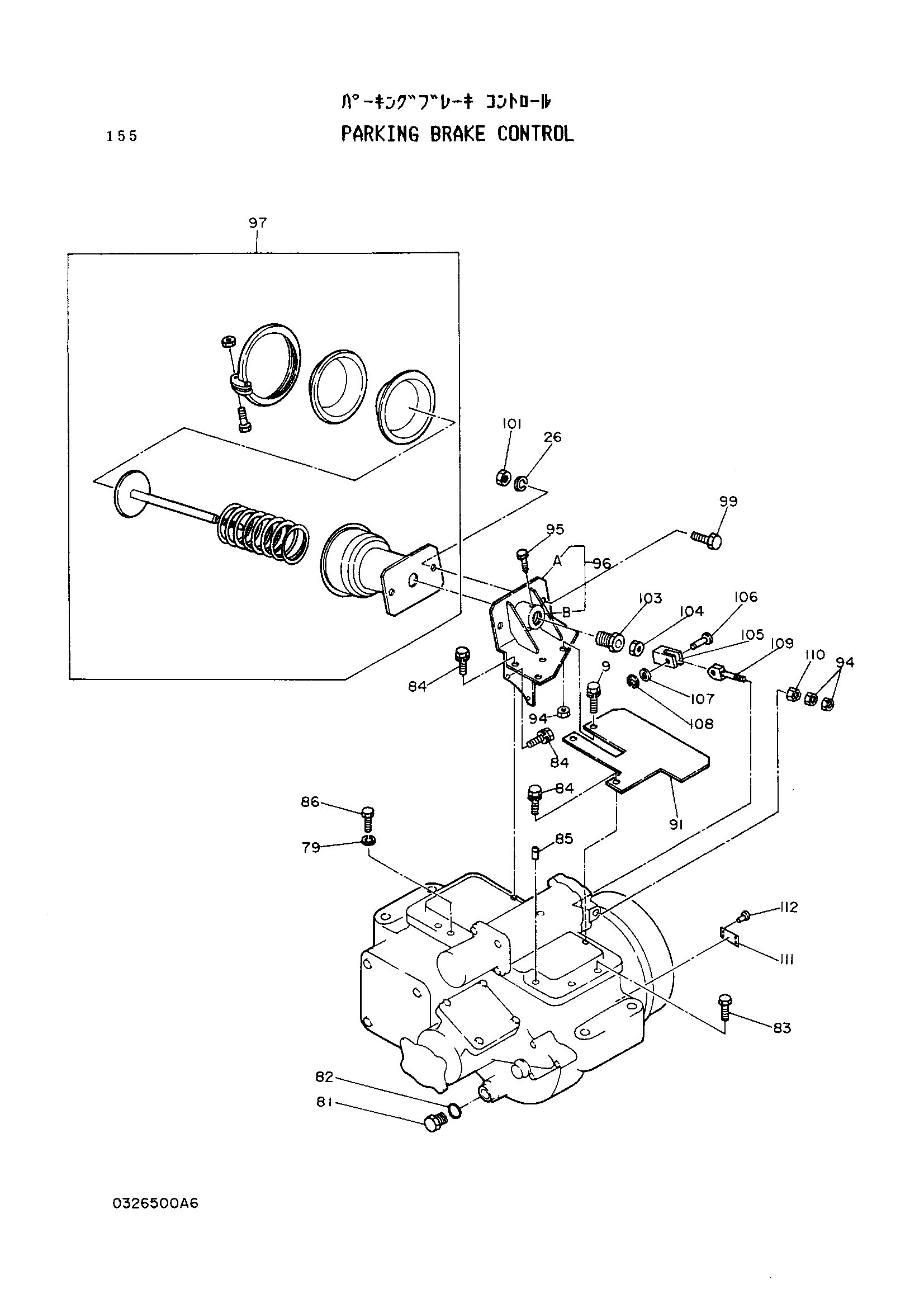

Заводская схема «Стояночный тормоз управление» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9 | 0268016 | Болт с шайбой | 2 |
| 26 | 0326517 | Пружинная шайба | 2 |
| 79 | 0266645 | Пружинная шайба | 2 |
| 81 | 0266409 | Пробка | 1 |
| 82 | 0268802 | Уплотнительное кольцо | 1 |
| 83 | 0268024 | Болт с шайбой | 7 |
| 84 | 0326544 | Болт с шайбой | 3 |
| 85 | 0326545 | Установочный штифт | 2 |
| 86 | 0326546 | Болт | 2 |
| 91 | 0326549 | Крышка | 1 |
| 94 | 0326550 | Гайка | 4 |
| 95 | 0326551 | Винт | 1 |
| 96 | 0326552 | Кронштейн в сборе | 1 |
| 97 | 0326553 | Силовой кхамбер | 1 |
| 99 | 0326554 | Болт | 2 |
| 101 | 0326555 | Гайка | 2 |
| 103 | 0326556 | Болт | 1 |
| 104 | 0326557 | Гайка | 1 |
| 105 | 0326558 | Соединение | 1 |
| 106 | 0326559 | Палец | 1 |
| 107 | 0367003 | Плоская шайба | 1 |
| 108 | 0326561 | Стопорное кольцо | 1 |
| 109 | 0326562 | Соединение | 1 |
| 110 | 0326563 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
