Управление деталь — HITACHI EX100WD

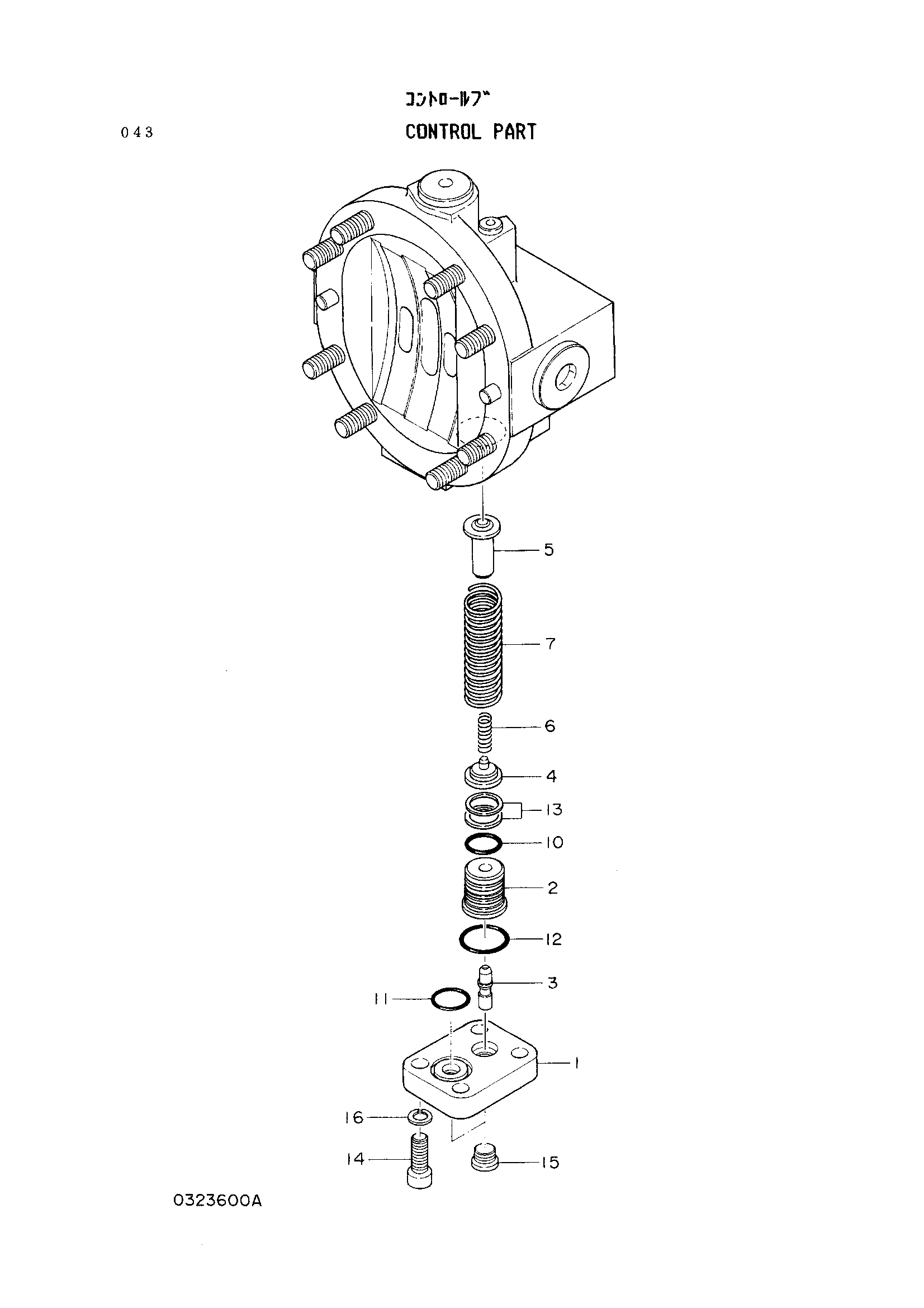

Заводская схема «Управление деталь» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4213099 | Управление деталь | 1 | |
| 1 | 0323601 | Крышка | 1 |
| 4 | 0323602 | Седло пружины | 1 |
| 5 | 0323603 | Седло пружины | 1 |
| 6 | 0264104 | Пружина | 1 |
| 7 | 0323604 | Пружина | 1 |
| 10 | 0215710 | Уплотнительное кольцо | 1 |
| 11 | 0323605 | Уплотнительное кольцо | 1 |
| 12 | 0323606 | Уплотнительное кольцо | 1 |
| 14 | 0231017 | Болт с внутренним шестигранником | 4 |
| 15 | 0254105 | Пробка | 2 |
| 16 | 0230124 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
