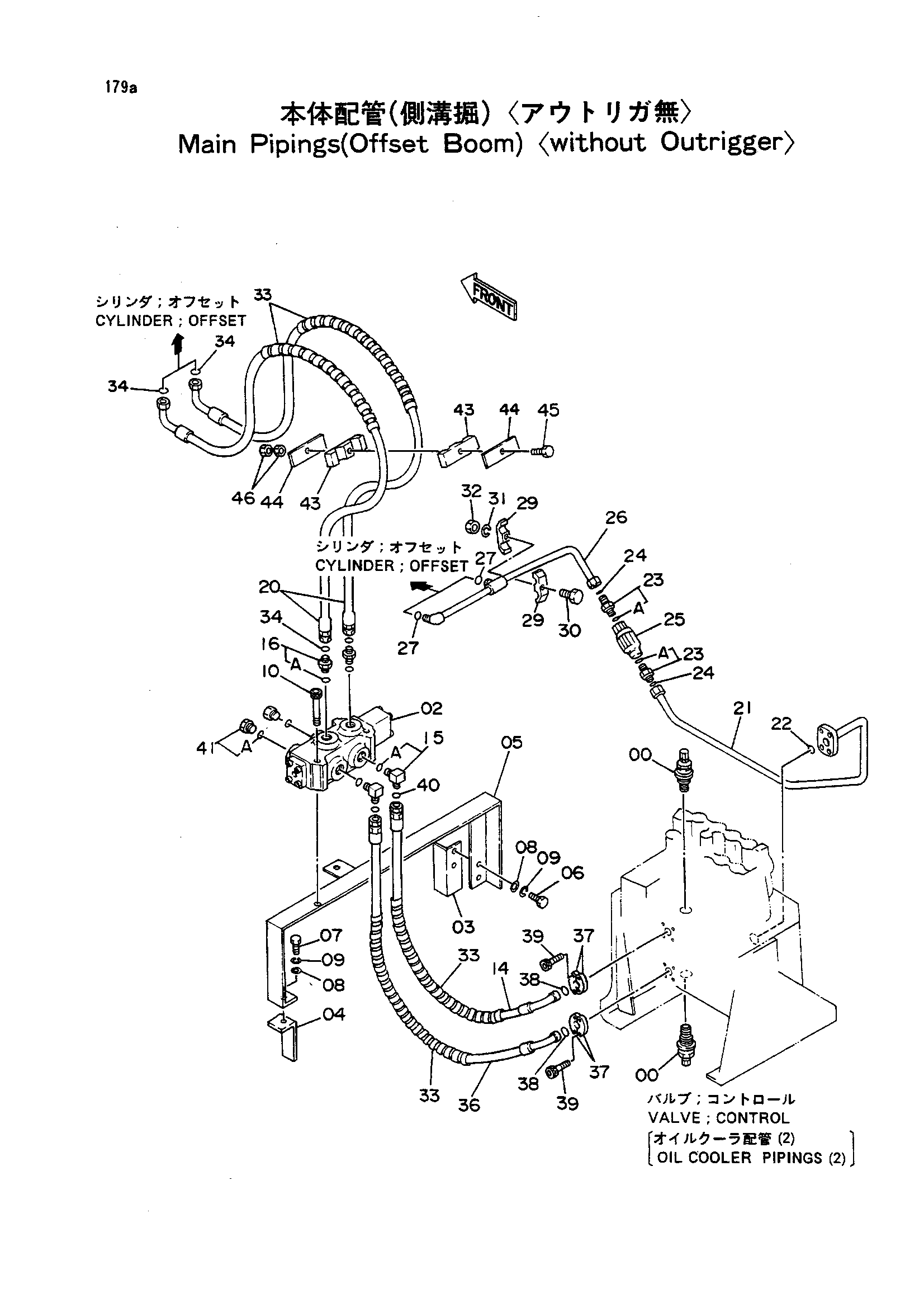

Основной трубопроводы <смещаемый стрела><без аутригер> — HITACHI EX100WD

Заводская схема «Основной трубопроводы <смещаемый стрела><без аутригер>» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	0309459	Клапан	2
02	4201553 замена: 4263455	Гидрораспределитель	1
02	4263455 замена: 4263455	Гидрораспределитель	1
03	9727530	Кронштейн	1
04	9729983	Кронштейн	1
05	8041579	Опора	1
06	J901230	Болт	2
07	J901235	Болт	1
08	A590112	Плоская шайба	3
09	A590912	Пружинная шайба	3
10	M341290	Болт с внутренним шестигранником	3
14	4219358	Шланг	1
15	4217341	Угловой штуцер	2
15A	4506424	Уплотнительное кольцо	1
16	4188623	Адаптер	2
16A	4506424	Уплотнительное кольцо	1
20	4219356	Шланг	2
21	8040548	Трубка	1
22	4506420	Уплотнительное кольцо	1
23	4189619	Адаптер	2
23A	4506424	Уплотнительное кольцо	1
24	4187308	Уплотнительное кольцо	2
25	4215142	Клапан замедленного возврата	1
26	8040549	Трубка	1
27	4138938	Уплотнительное кольцо	2
29	4189858	Хомут трубки	2
30	J901255	Болт	1
31	A590912	Пружинная шайба	1
32	J950012	Гайка	1
33	4044420	Защитный кожух	4
34	4138938	Уплотнительное кольцо	4
36	4217331	Шланг	1
37	4510173	Разъёмный фланец	4
38	4510167	Уплотнительное кольцо	2
39	M340825	Болт с внутренним шестигранником	8
40	4138938	Уплотнительное кольцо	2
41	4174542	Пробка	2
41A	4506424	Уплотнительное кольцо	1
43	4086899	Хомут	2
44	4229251	Пластина	2
45	J901070	Болт	1
46	J950010	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
