Планетарй и HUB — HITACHI EX100WD

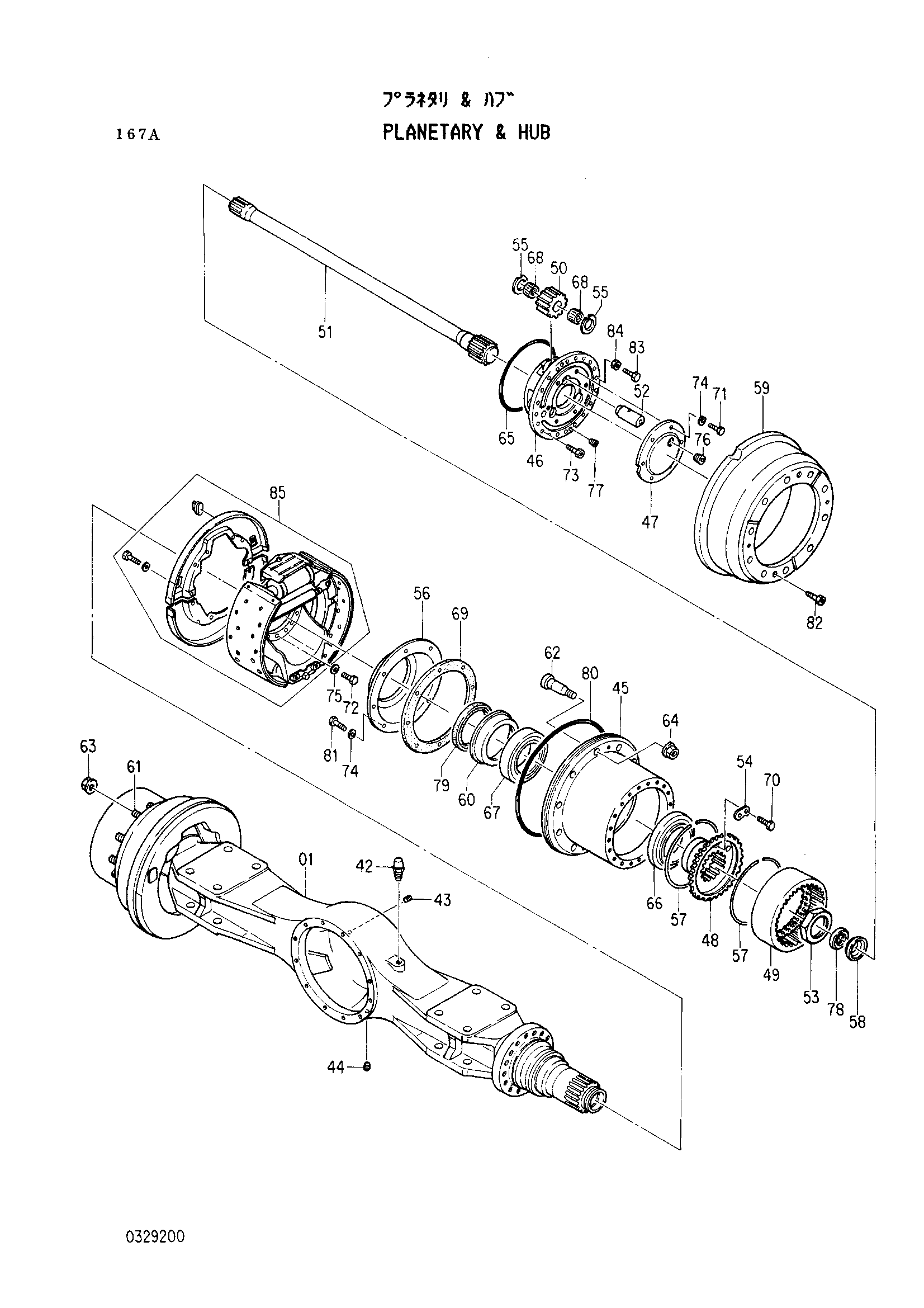

Заводская схема «Планетарй и HUB» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4216623	Планетарй и HUB	1
01	0329202	Корпус	1
42	0153551	Сапун	1
43	0153426	Пробка	1
44	0153547	Пробка	1
45	0328902	HUB	2
46	0328903	Спидер	2
47	0328904	Крышка	2
48	0328905	HUB шестерня	2
49	0328906	Шестерня интернал	2
50	0328907	Планетарная шестерня	6
51	0329201	Вал	2
52	0328909	Вал	6
53	0328910	Гайка	2
54	0328911	Стопорная пластина	2
55	0328912	Упорная шайба	12
56	0328913	Крышка	2
57	0328914	Провод	4
58	0328915	Втулка	2
59	0328916	Барабан тормоз	2
60	0328917	Фиксатор	2
61	0328918	Хуб-болт (правый)	10
62	0328919	Хуб-болт (левый)	10
63	4216723	Хуб-нут (правый)	10
64	4216724	Хуб-нут (левый)	10
65	0328920	Уплотнительное кольцо	2
66	0328921	Подшипник	2
67	0328922	Подшипник	2
68	0328923	Игольчатый подшипник	12
69	0328924	Манжета	2
70	0328925	Болт	4
71	0328926	Болт	12
72	0328927	Болт	32
73	0328928	Болт с внутренним шестигранником	40
74	0328832	Пружинная шайба	28
75	0328929	Шайба	32
76	0153426	Пробка	2
77	0328930	Пробка	2
78	0328931	Масляное уплотнение	2
79	0153549	Масляное уплотнение	2
80	0328932	Уплотнительное кольцо	2
81	0328933	Болт	16
82	0328934	Болт с внутренним шестигранником	4
83	0328935	Болт	4
84	0328936	Гайка	4
85	4216624	Тормоз в сборе	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
