Рама — HITACHI EX100WD

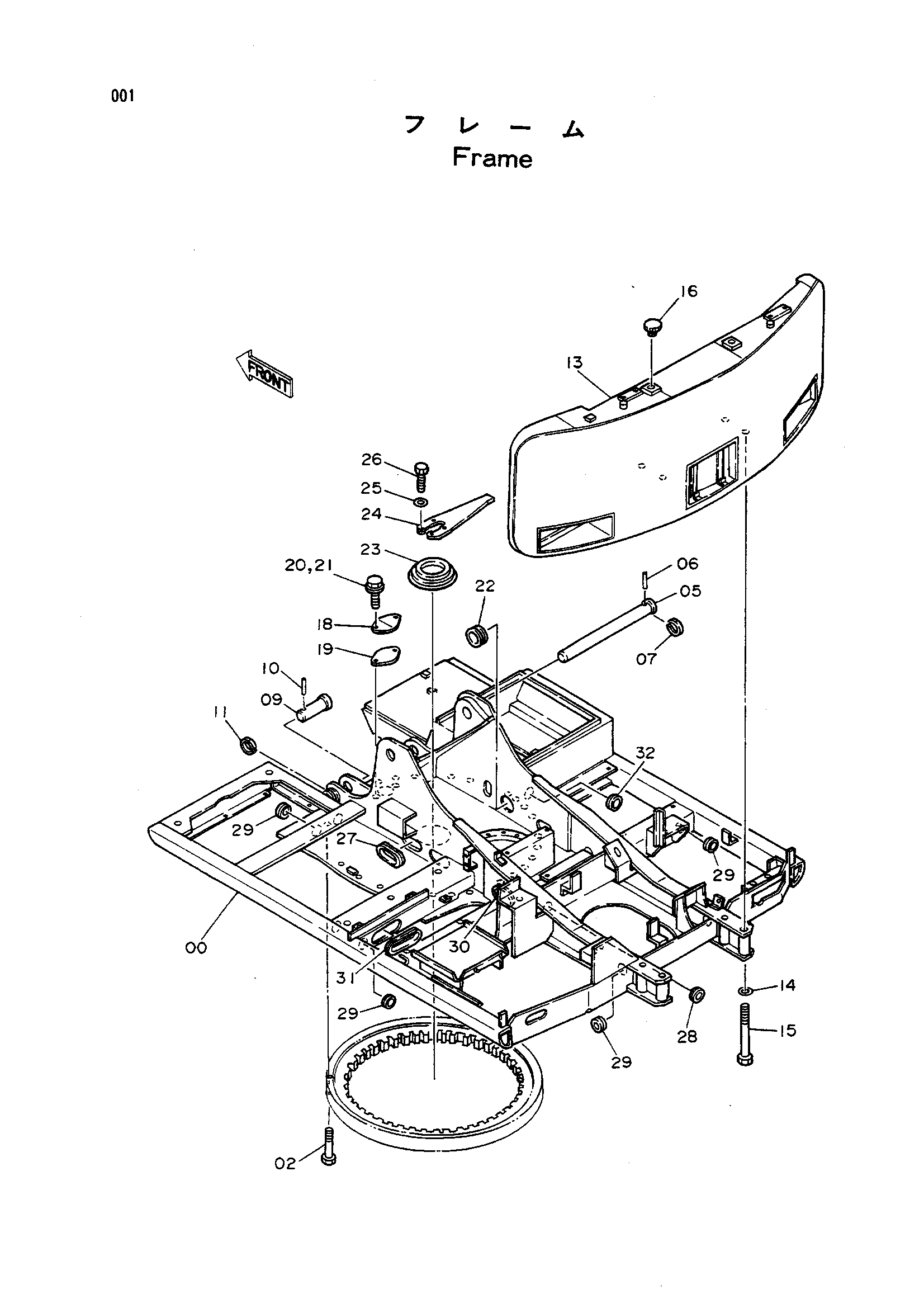

Заводская схема «Рама» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002121 | Рама основной | 1 |
| 02 | J931895 | Болт | 28 |
| 05 | 3037070 замена: 3043454 | Палец | 1 |
| 05 | 3043454 замена: 3037070 | Палец | 1 |
| 06 | 4107899 | Палец | 1 |
| 07 | 4065688 | Кольцо | 1 |
| 09 | 30370720 | Палец | 2 |
| 10 | 4065689 | Палец | 2 |
| 11 | 4065688 | Кольцо | 2 |
| 13 | 5001959 | Противовес | 1 |
| 14 | 4126485 | Шайба | 4 |
| 15 | J932720 | Болт | 4 |
| 16 | 4149678 | Колпачок | 2 |
| 18 | 4013896 | Крышка | 1 |
| 19 | 4157713 | Манжета | 1 |
| 20 | A590110 | Шайба | 2 |
| 21 | J021025 замена: J021025 | Болт с шайбой | 2 |
| 21 | J901025 замена: J021025 | Болт | 2 |
| 22 | 4201986 | Резиновая втулка | 1 |
| 23 | 4196097 | Крышка раббер | 1 |
| 24 | 3036958 | Тяга | 1 |
| 25 | 4114405 | Шайба | 4 |
| 26 | J931645 | Болт | 4 |
| 27 | 4208984 | Резиновая втулка | 2 |
| 28 | 4201749 | Резиновая втулка | 1 |
| 29 | 4509404 | Резиновая втулка | 10 |
| 30 | 4201751 | Резиновая втулка | 1 |
| 31 | 4202008 | Резиновая втулка | 1 |
| 32 | 4087462 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
