Воздушный компрессор трубопроводы двигатель боковой — HITACHI EX100WD

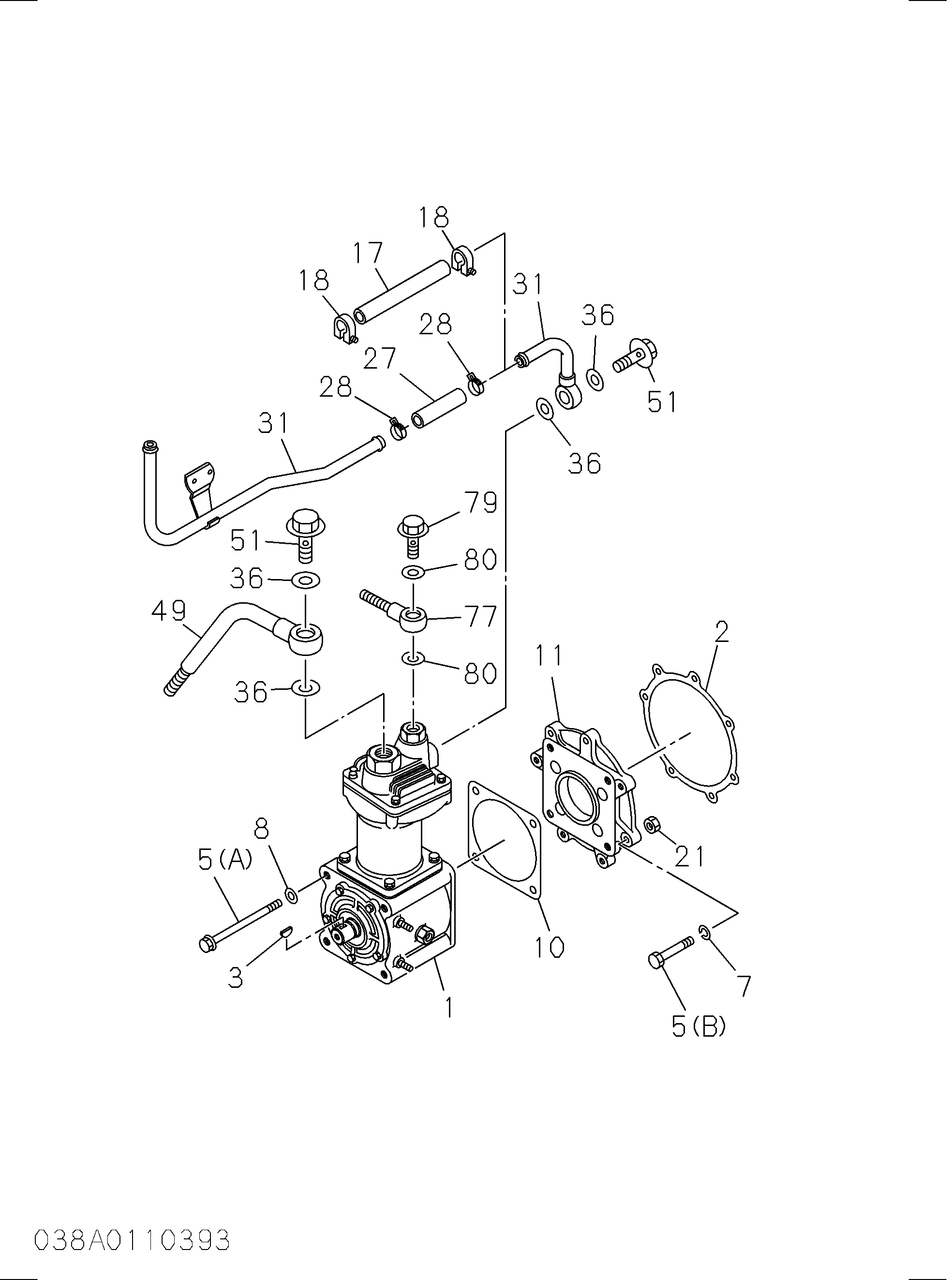

Заводская схема «Воздушный компрессор трубопроводы двигатель боковой» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 1191001061 | Компрессор в сборе воздушный | 1 |
| 2 | 1113190090 | Прокладка воздушный кмпр | 1 |
| 3 | 9080554160 | Шпонка муфта, впрыск насос | 1 |
| 5(A) | 1090200331 | Болт воздушный кмпр крепление | 4 |
| 7 | 9091505080 | Шайба LK, воздушный кмпр | 1 |
| 8 | 9091645100 | Шайба PL, воздушный кмпр | 4 |
| 10 | 1191580160 | Прокладка воздушный кмпр TO кронштейн | 1 |
| 10 | 1191580290 | Прокладка воздушный кмпр TO кронштейн | 1 |
| 11 | 5191870101 | Кронштейн воздушный кмпр | 1 |
| 21 | 9091104080 | Гайка насос шестерня | 1 |
| 27 | 9099130690 | Шланг воздушный кмпр, всасывание | 2 |
| 28 | 1097070910 | Зажим шланг, воздушный кмпр | 4 |
| 31 | 5191910010 | Трубка воздушный, воздушный кмпр всасывание | 1 |
| 31 | 1191914210 | Трубка воздушный, воздушный кмпр всасывание | 1 |
| 36 | 9095714240 | Прокладка воздушный трубка TO воздушный кмпр | 2 |
| 36 | 9095714240 | Прокладка воздушный трубка TO воздушный кмпр | 4 |
| 49 | 1191919621 | Трубка воздушный, кхарге | 1 |
| 51 | 1096751320 | Болт проушина, воздушный трубка TO кмпр | 1 |
| 77 | 1096740700 | Трубка воздушный, регулятор | 1 |
| 79 | 1096750860 | Болт проушина, воздушный трубка TO кмпр | 1 |
| 80 | 1096300850 | Прокладка воздушный трубка TO кмпр | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
