Запасные педаль <смещаемый стрела>(гидромолот и красхер) — HITACHI EX100WD

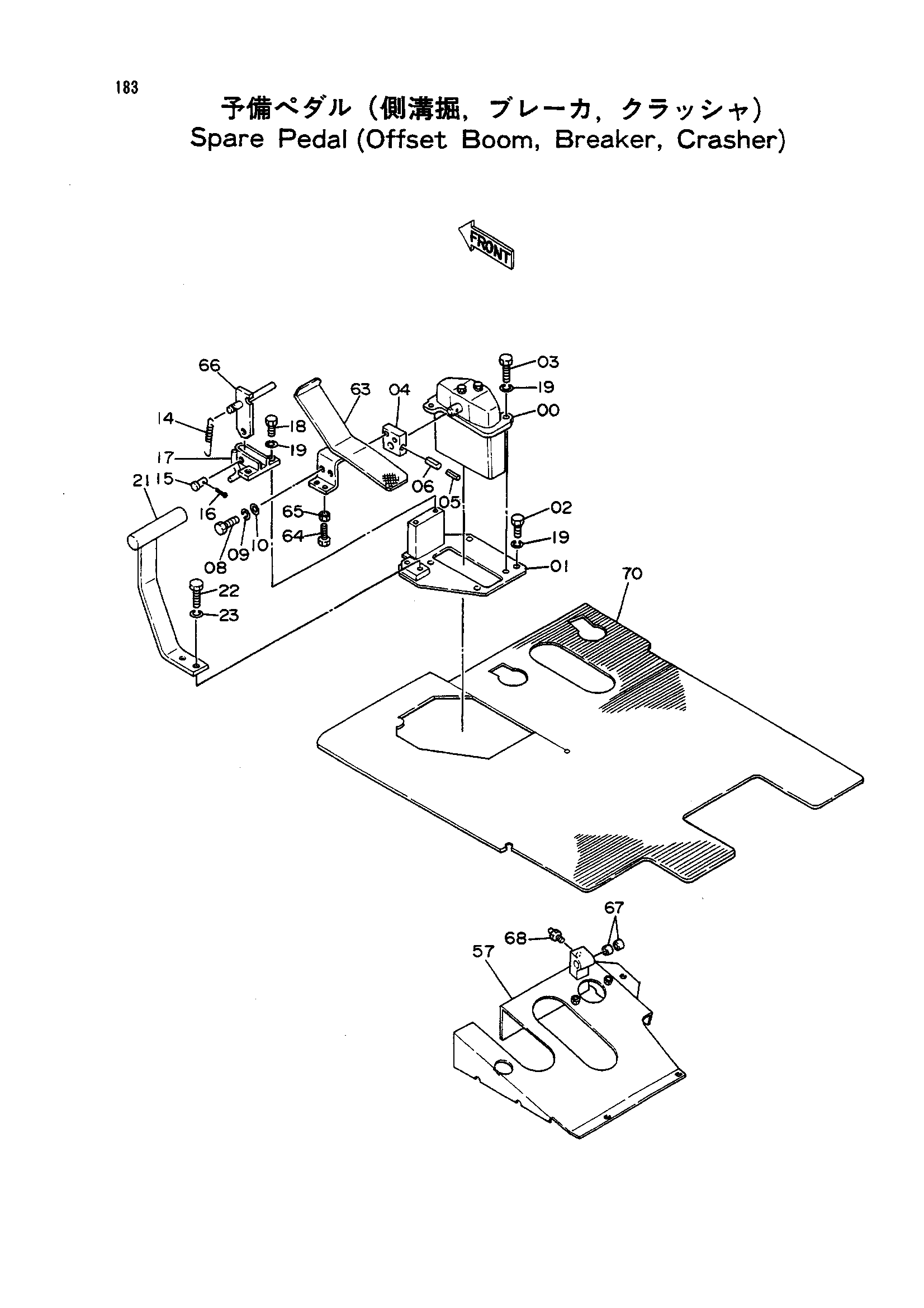

Заводская схема «Запасные педаль <смещаемый стрела>(гидромолот и красхер)» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9072923 | Пилотный клапан | 1 |
| 01 | 8041450 | Стойка | 1 |
| 02 | J901030 | Болт | 4 |
| 03 | J901035 | Болт | 1 |
| 04 | 4211166 | Кронштейн | 1 |
| 05 | 4205317 | Пружинный штифт | 1 |
| 06 | 4205318 | Пружинный штифт | 1 |
| 08 | J901025 | Болт | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 10 | A590110 | Плоская шайба | 2 |
| 14 | 4149125 | Пружина | 1 |
| 15 | A741026 | Палец | 1 |
| 16 | A763016 | Шплинт | 1 |
| 17 | 8034081 | Кронштейн | 1 |
| 18 | J901022 | Болт | 2 |
| 19 | A590910 | Пружинная шайба | 7 |
| 21 | 9728875 | Подставка для ног | 1 |
| 22 | J901025 | Болт | 2 |
| 23 | A590910 | Пружинная шайба | 2 |
| 57 | 7019461 | Кронштейн | 1 |
| 63 | 8040699 | Педаль | 1 |
| 64 | J900835 | Болт | 2 |
| 65 | M500807 | Гайка | 2 |
| 66 | 9729325 | Кронштейн | 1 |
| 67 | 4180358 | Игольчатый подшипник | 2 |
| 68 | J75581 | Штуцер | 1 |
| 70 | 1012453 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
