Водяной седиментер топливный — HITACHI EX100WD

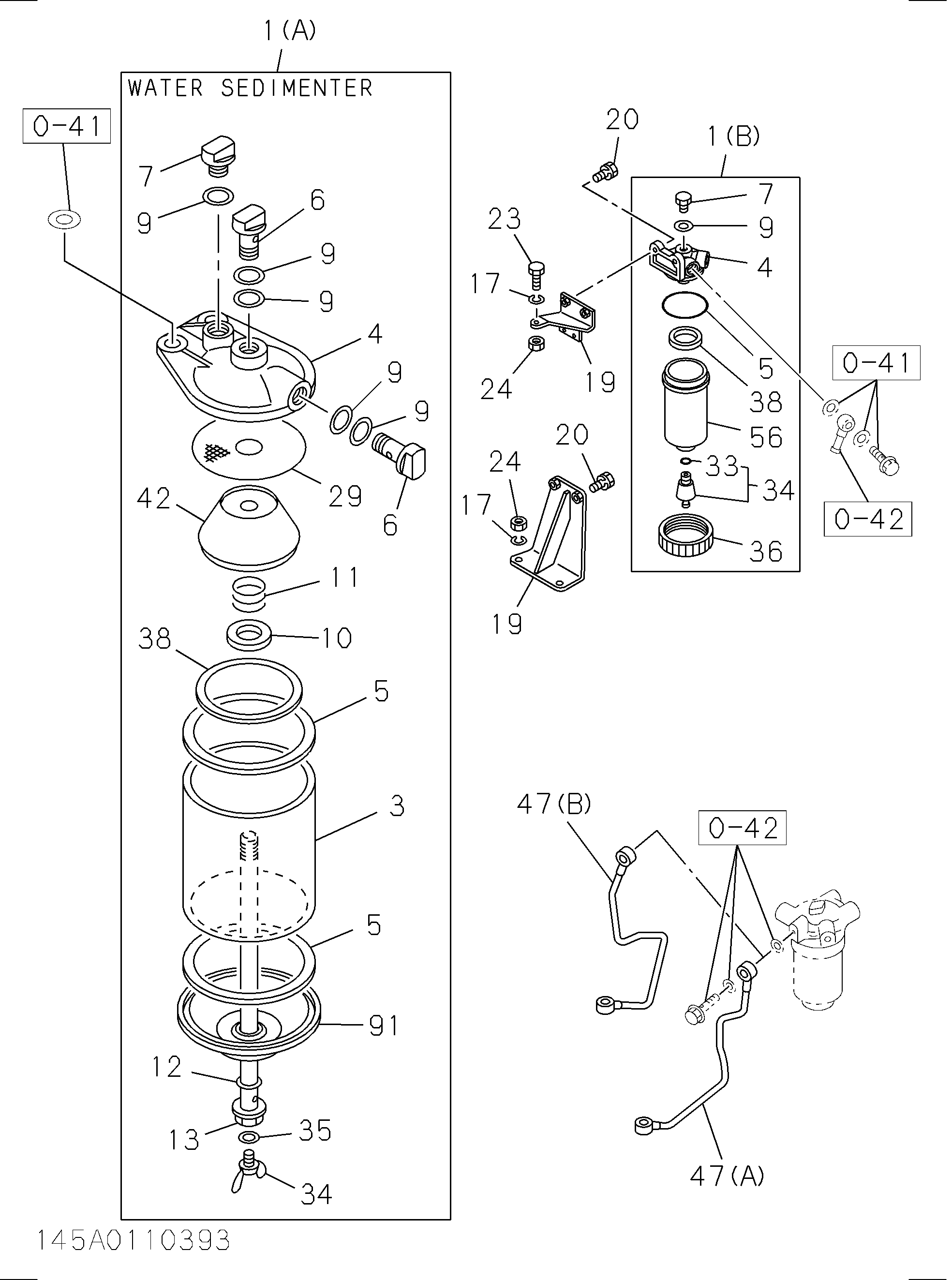

Заводская схема «Водяной седиментер топливный» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1(B) | 1132008410 | Седиментер топливный | 1 |
| 4 | 5132120591 | Крышка UPR, седиментер в сборе | 1 |
| 5 | 5096230700 | Прокладка UPR крышка, седиментер | 1 |
| 7 | 5132190200 | Пробка дренажный, седиментер | 1 |
| 9 | 5096300240 | Прокладка дренажный пробка и разъём | 1 |
| 17 | 9091505100 | Шайба LK, топливный седиментер | 1 |
| 19 | 1197550941 | Кронштейн топливный седиментер | 1 |
| 20 | 0501408250 | Болт кронштейн TO седиментер | 2 |
| 20 | 0280808250 | Болт кронштейн TO седиментер | 2 |
| 23 | 0501408180 | Болт кронштейн TO рама | 2 |
| 23 | 0280808160 | Болт кронштейн TO рама | 2 |
| 24 | 9091105100 | Гайка седиментер | 1 |
| 33 | 8944163770 | Шайба дренажный пробка | 1 |
| 36 | 5136190221 | Кольцо корпус TO корпус | 1 |
| 38 | 5132190210 | Флоат седиментер | 1 |
| 38 | 8944537460 | Флоат седиментер | 1 |
| 47(A) | 1154142511 | Трубка топливный, седиментер TO насос | 1 |
| 56 | 1132112110 | Корпус топливный седиментер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
