Рулевое управление — HITACHI EX100WD

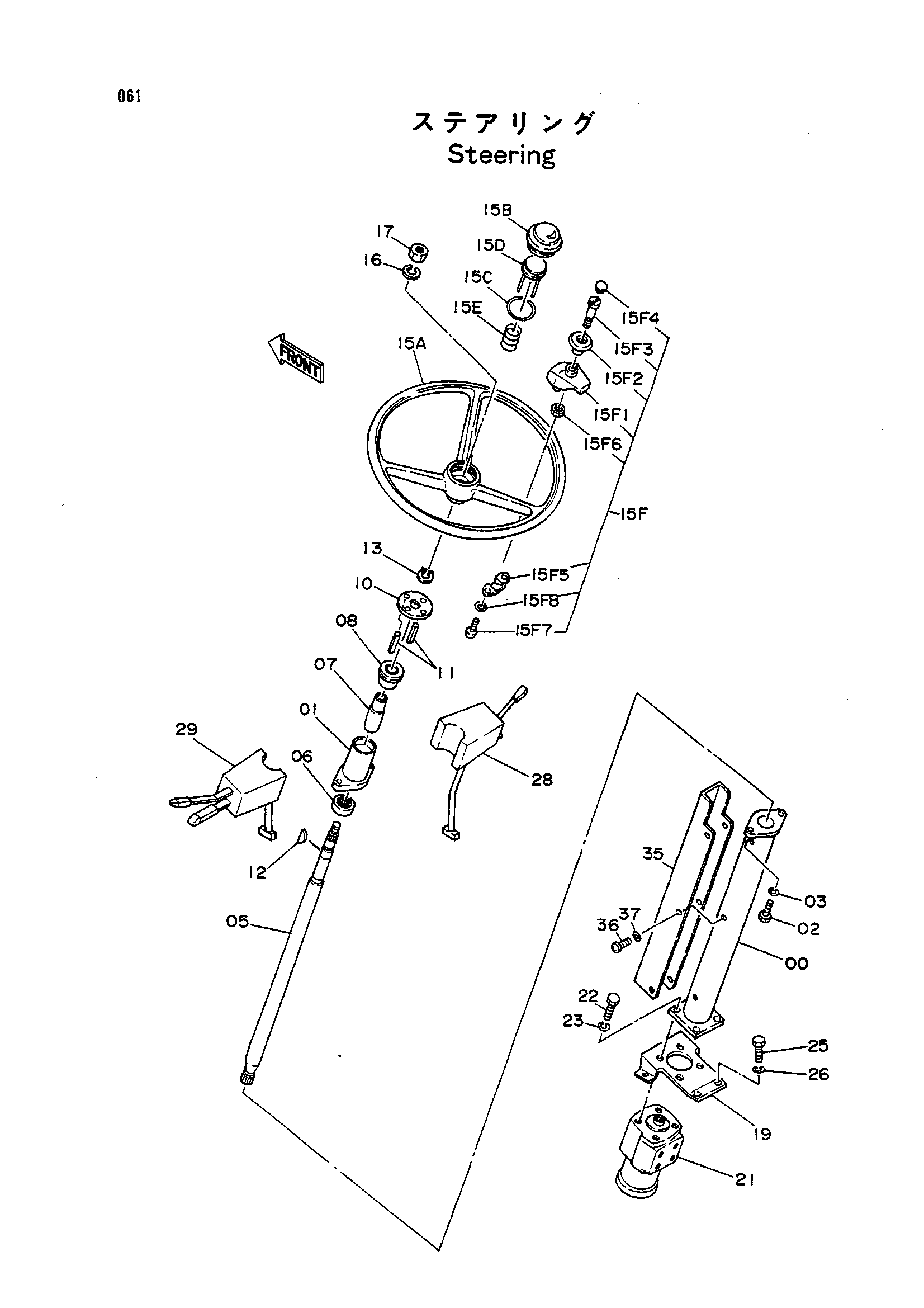

Заводская схема «Рулевое управление» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7013132 | Колумн | 1 |
| 01 | 8027180 | Колумн | 1 |
| 02 | J901030 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 05 | 3027142 | Вал | 1 |
| 06 | 988307 | Шариковый подшипник | 1 |
| 07 | 4148007 | Проставка | 1 |
| 08 | 4098806 | Втулка | 1 |
| 10 | 3027143 | Фиксатор | 1 |
| 11 | 962358 | Пружинный штифт | 2 |
| 12 | 94-2501 | Шпонка воодруфф | 1 |
| 13 | 959500 | Стопорное кольцо | 1 |
| 15A | 4107339 | Колесо | 1 |
| 15A-F | 4087213 | Колесо | 1 |
| 15B | 4107340 | Буттон звуковой сигнал | 1 |
| 15C | 4107341 | Блокировка пружина | 1 |
| 15D | 4107342 | Чашка | 1 |
| 15E | 4107343 | Пружина | 1 |
| 15F | 4107344 | Рукоятка в сборе | 1 |
| 15F1 | 4107345 | Стойка | 1 |
| 15F2 | 4107346 | Рукоятка | 1 |
| 15F3 | 4107347 | Болт | 1 |
| 15F4 | 4107348 | Крышка | 1 |
| 15F5 | 4107349 | Пластина | 1 |
| 15F6 | M581008 | Гайка | 1 |
| 15F7 | M430625 | Винт | 2 |
| 15F8 | A590906 | Пружинная шайба | 2 |
| 16 | A590912 | Пружинная шайба | 1 |
| 17 | J950012 | Гайка | 1 |
| 19 | 8040577 | Кронштейн | 1 |
| 21 | 4149140 | Клапан рулевого управления | 1 |
| 22 | 19H1732 | Болт | 4 |
| 23 | J21383 | Пружинная шайба | 4 |
| 25 | J901025 | Болт | 4 |
| 26 | A590910 | Пружинная шайба | 4 |
| 28 | 4149143 | Выключатель | 1 |
| 29 | 4201528 | Выключатель | 1 |
| 35 | 3031908 | Крышка | 1 |
| 36 | M430610 | Винт | 6 |
| 37 | A590106 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
