Трубопроводы для окада / фурукава гидромолот (3) — HITACHI EX100WD

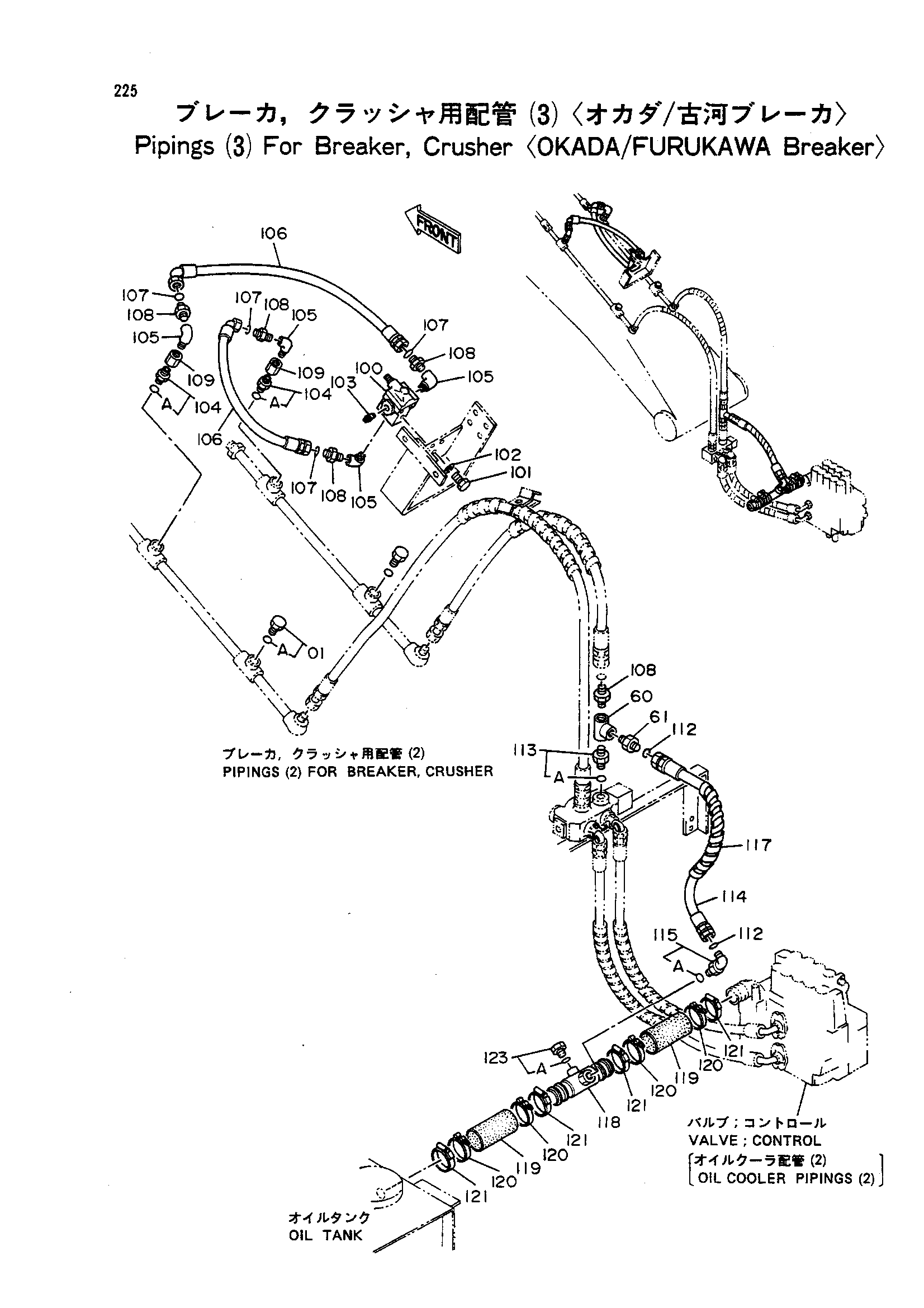

Заводская схема «Трубопроводы для окада / фурукава гидромолот (3)» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4174542 | Пробка | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 60 | 94-0663 | Тройник | 1 |
| 61 | 4208967 | Адаптер | 1 |
| 100 | 4209158 | Предохранительный клапан | 1 |
| 101 | J900820 | Болт | 3 |
| 102 | A590908 | Пружинная шайба | 3 |
| 103 | 94-2014 | Пробка | 1 |
| 104 | 4208243 | Адаптер | 2 |
| 104A | 4506424 | Уплотнительное кольцо | 1 |
| 105 | 94-0633 | Угловой штуцер | 4 |
| 106 | 4208454 | Шланг | 2 |
| 107 | 4187308 | Уплотнительное кольцо | 4 |
| 108 | 4208967 | Адаптер | 5 |
| 109 | 94-0678 | Разъём S | 2 |
| 112 | 4187308 | Уплотнительное кольцо | 2 |
| 113 | 4208243 | Адаптер | 1 |
| 113A | 4506424 | Уплотнительное кольцо | 1 |
| 114 | 4210356 | Шланг | 1 |
| 115 | 4157562 | Угловой штуцер | 1 |
| 115A | 4506424 | Уплотнительное кольцо | 1 |
| 117 | 4044420 | Защитный кожух | 1 |
| 118 | 9728687 | Обратная трубка | 1 |
| 119 | 4208486 | Резиновый шланг | 2 |
| 120 | 4156850 | Хомут шланга | 4 |
| 121 | 4504491 | Хомут шланга | 4 |
| 123 | 4093624 | Пробка | 1 |
| 123A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
