Аутригер гидроцилиндр (левый) — HITACHI EX100WD

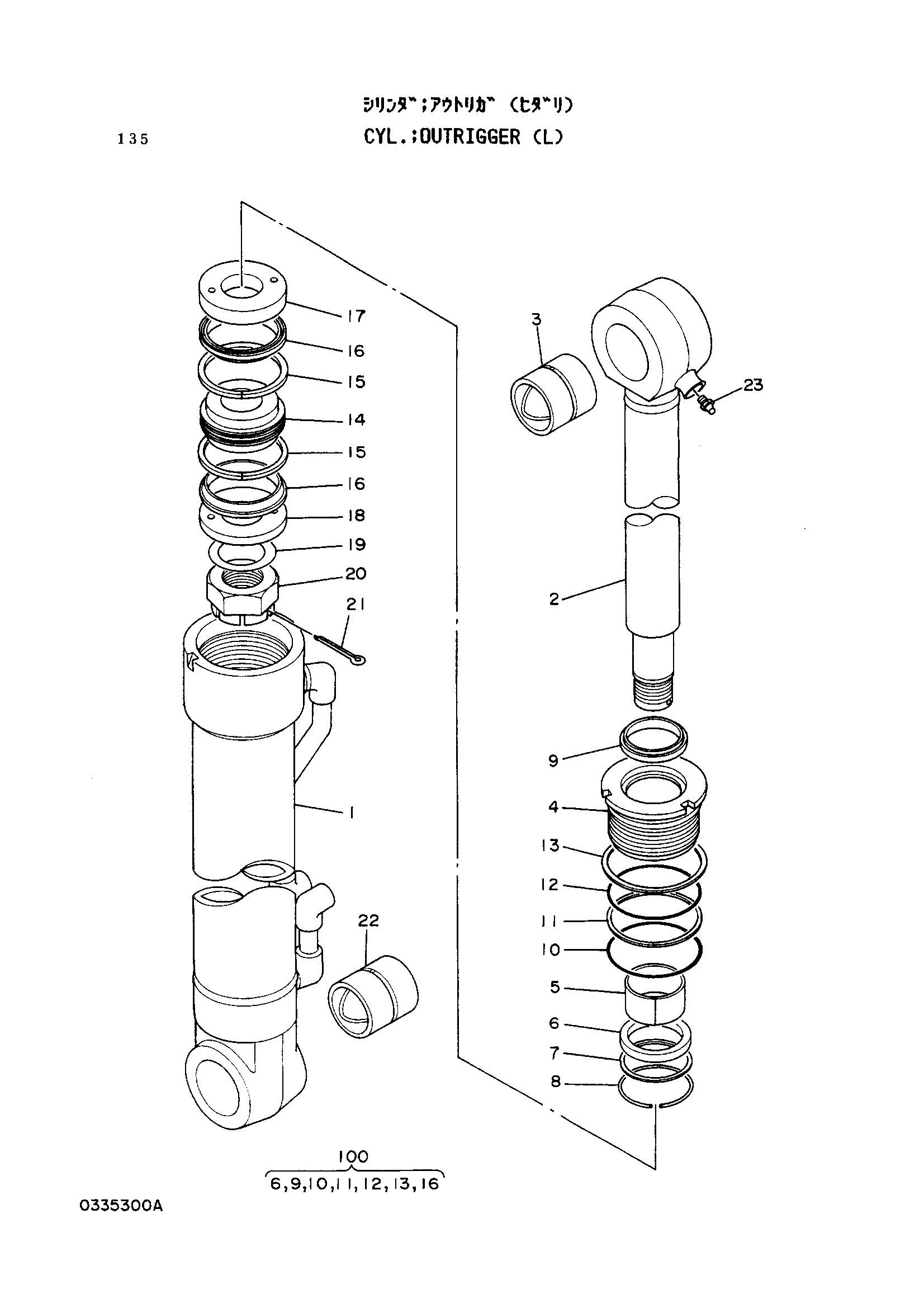

Заводская схема «Аутригер гидроцилиндр (левый)» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4195893 | Гидроцилиндр. аутригер (левый) | 1 | |
| 1 | 0335301 | Труба гидроцилиндра | 1 |
| 2 | 0335302 | Шток поршня | 1 |
| 3 | 0335303 | Втулка пальца | 1 |
| 4 | 0335304 | Головка гидроцилиндра | 1 |
| 5 | 992615 | Втулка | 1 |
| 6 | 4508829 | U-образная манжета | 1 |
| 7 | 992619 | Головка манжета | 1 |
| 8 | 992617 | Стопорное кольцо | 1 |
| 9 | 4036973 | Грязесъёмное кольцо | 1 |
| 10 | 992446 | Уплотнительное кольцо | 1 |
| 11 | 4004687 | Опорное кольцо | 1 |
| 12 | 4103692 | Уплотнительное кольцо | 1 |
| 13 | 4039697 | Стопорная шайба | 1 |
| 14 | 0335305 | Поршень | 1 |
| 15 | 933771 | Поршневое кольцо | 2 |
| 16 | 4085445 | U-образная манжета | 2 |
| 17 | 0335306 | Держатель у-ринг | 1 |
| 18 | 0335307 | Держатель у-ринг | 1 |
| 19 | 0265107 | Регулировочная шайба комплект | 1 |
| 20 | 4068634 | Корончатая гайка | 1 |
| 21 | A768090 | Шплинт | 1 |
| 22 | 4085433 | Втулка | 1 |
| 23 | J75481 | Штуцер | 1 |
| 100 | 4219752 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
